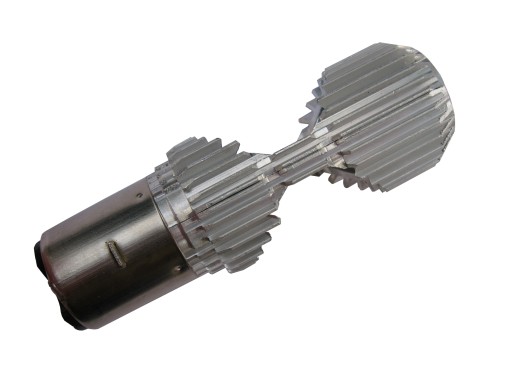

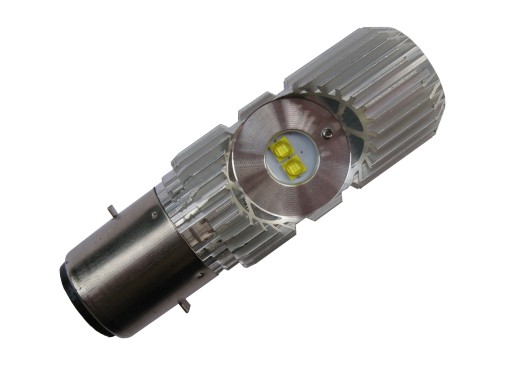

BA20D 25 Светодиодная лампа 35 Вт + преобразователь 6 В в 12 В

Żarówka LED BA20D + przetwornica do jej zasilania

Zestaw jest przeznaczony do montażu w zabytkowym motocyklu, który posiada instalację 6 V prądu stałego z "-" na masie.

Jeśli jest odwrotnie, to zmiana biegunowości prądnicy nie stanowi problemu.

Zadaniem przetwornicy jest podniesienia napięcia z 6 V na 12 V, w celu zapewnienia prawidłowego zasilania żarówki.

Podłączenie jest bardzo proste, a samo urządzenie mieści się bez problemu w lampie motocykla. Dla samochodów mam inne rozwiązania.

Żarówka reflektorowa posiada funkcję światła mijania i drogowego. Zmianę światła zapewnia odpowiednie rozmieszczenie diod. Żarówka nie oślepia kierowców nadjeżdżających z naprzeciwka!

Specyfikacja:

• pobór mocy 13 W (rzeczywiste pomiary żarówka + przetwornica)
• napięcie 12 V DC (prąd stały)
• ilość światła jest znacznie większa od żarówki halogenowej 55 W
• barwa światła 6000 K

Produkt Sprawdzony!

Polecam!!!

Zagadnienia z dziedziny elektromechaniki sprawiają moim klientom często problemy. Dlatego zawsze służę radą zarówno z dziedziny elektromechaniki jak i doboru żarówek LED oraz regulatorów napięcia do wszystkich popularnych pojazdów zabytkowych. O pojazdach rzadkich również chętnie porozmawiam.

W przypadku wątpliwości lup potrzeby pomocy przy doborze oświetlenia, zapraszam do konsultacji.

                    Światło mijania                                                                           Światło drogowe

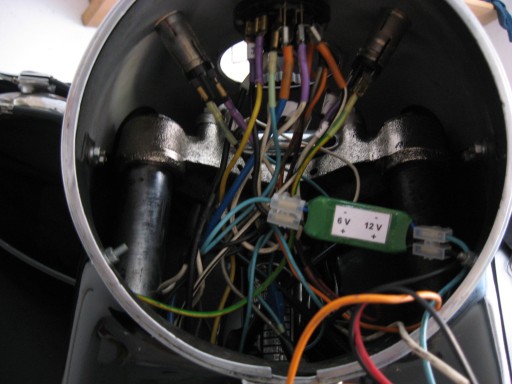

                                              Montaż przetwornicy w lampie motocykla

1. Przeciąć przewód zasilający przełącznik świateł drogowych oraz mijania i podłączyć go na zasilaniu przetwornicy (+6 V)
2. Przeciąć przewód masy żarówki reflektorowej i podłączyć go na zasilaniu przetwornicy (-)
3. Wyjście przetwornicy (-) połączyć z odciętą częścią przewodu, który pierwotnie stanowił masę żarówki
4. Wyjście przetwornicy (+12 V) połączyć z odciętą częścią przewodu, który pierwotnie zasilał przełącznik świateł drogowych oraz mijania

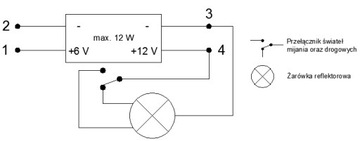

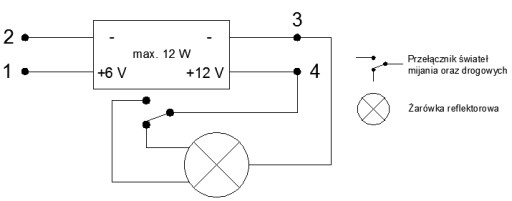

                                                 Schemat podłączenia

1. Przeciąć przewód zasilający przełącznik świateł drogowych oraz mijania i podłączyć go na wejściu przetwornicy (+6 V)
2. Wejście przetwornicy (-) należy podłączyć do masy
3. Wyjście przetwornicy (-) pozostaje wolne
4. Wyjście przetwornicy (+12 V) połączyć z odciętą częścią przewodu, który pierwotnie zasilał przełącznik świateł drogowych oraz mijania

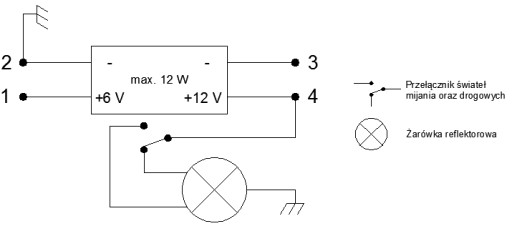

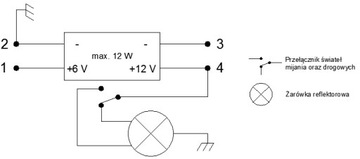

                             Alternatywny schemat podłączenia
