ПКС-2В01 Шкаф управления краном Спамел

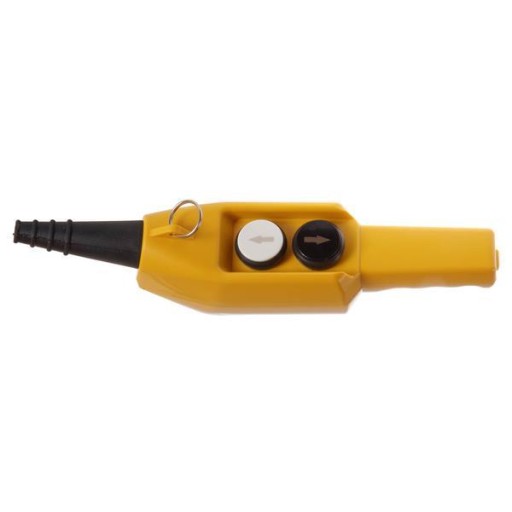

Kaseta sterownicza suwnicowa PKS-2W01 Spamel

• Kod: PKS-2W01
• EAN: 5907723226319
• Producent: Spamel

Kaseta suwnicowa PKS-2W01: 1 przycisk R01 z 1 stykiem NO, 1 przycisk R02 z 1 stykiem NO.

ELEMENTY SKŁADOWE

Napęd kompaktowy suwnicowy PKS-1401

Łączniki przycisków SP22 standardowe

Dławnica PKS-7602P01

DANE TECHNICZNE

Napięcie znamionowe izolacji Ui 500 V

Prąd znamionowy ciągły Iu=Ith 10 A

Prąd znamionowy łączeniowy Ie w kat.AC-15 2,5 A (230 V); 1,6 A (400/500 V)

Prąd znamionowy łączeniowy Ie w kat.DC-13 4 A (24 V); 1 A (110 V); 0,25 A (220 V)

Zabezpieczenie zwarciowe torów łącznika 10 A (wkładka bezpiecznikowa szybka) 1 kA (spodziewany prąd zwarciowy dla Ue=500 V)

Trwałość mechaniczna 0,3 mln (cykli przestawieniowych)

Trwałość łączeniowa 0,2 mln (przy znamionowych napięciach i prądach łączeniowych)

1,0 mln (cykli łączeniowych)

- do 80 VA (łączenie elektromagnesów prądu przemiennego)

- do 10 W (łączenie elektromagnesów prądu stałego)

Częstość łączeń do 3600 h-1

Temperatura otoczenia -40 ... +70°C (pracy); -40 ... +70°C (przechowywania)

Odporność na wibrację (wg PN-EN 60068-2-6) 2...13, 2...100 Hz (częstotliwość); ± 1 mm (amplituda); ± 0,7 g (przyspieszenie)

Odporność na udary (wg PN-EN 60068-2-27) 15 g (przyspieszenie szczytowe); 11 ms (czas trwania impulsu)

Odporność na wilgotne gorąco cykliczne (PN-EN 60068-2-30) 55°C (temperatura otoczenia); 95% (wilgotność względna)

Odporność na mgłę solną cykliczną (wg PN-EN 60068-2-52) ostrość próby 1

Stopień ochrony kasety IP65

Przekrój przewodów przyłączeniowych 2× 1...2,5 mm² (jednodrutowych); 2× 0,75...1,5 mm² (linek)

Położenie pracy dowolne

Oznaczenie zacisków PN-EN 50013

Zgodność z normą PN EN 60204-32

PN EN 60947-1

PN-EN 60947-5-1

PN-EN 60947-5-5

2006/42/WE -Dyrektywa maszynowa

2006/95 WE -Dyrektywa niskonapięciowa
