ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ 1/2 28-210 НМ С ЗАМКОМ

57350

wykonany z wysokiej jakości materiałów

KLUCZ DYNAMOMETRYCZNY 1/2" 28-210NM

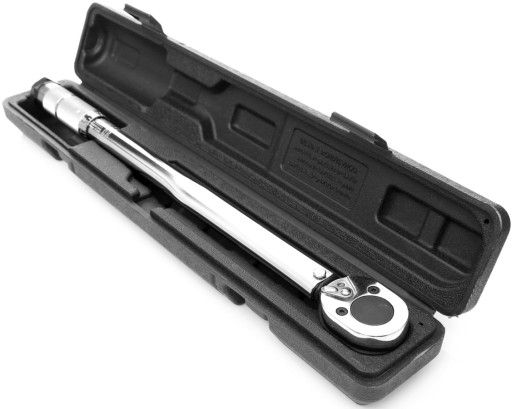

w zestawie walizka

renomowanej firmy VOREL

Opis produktu :

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły.

Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia był znany i odpowiedni do rodzaju materiału oraz wytrzymałości śruby i nakrętki.

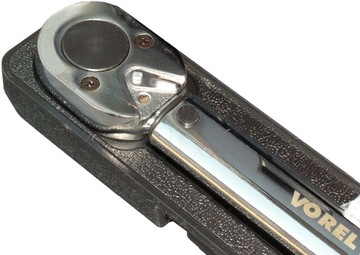

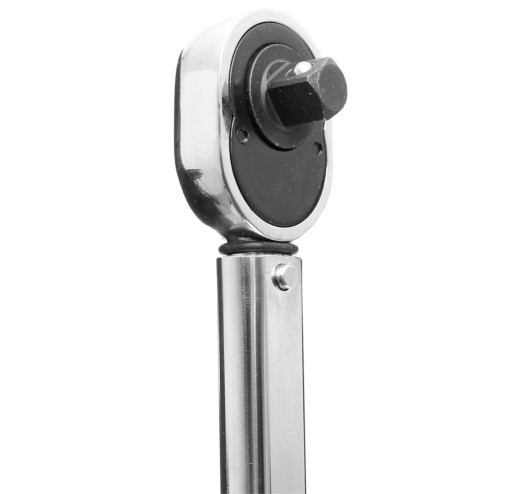

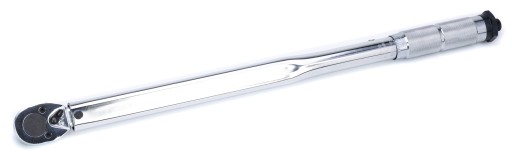

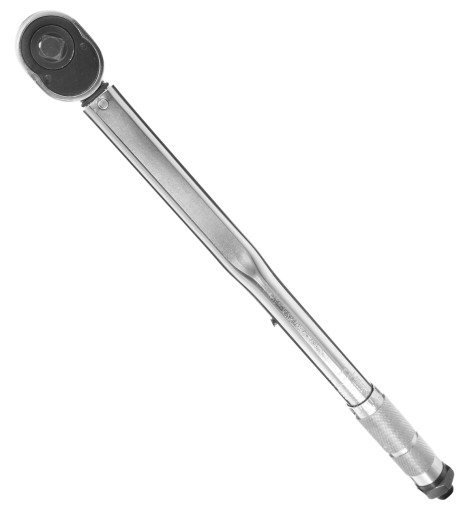

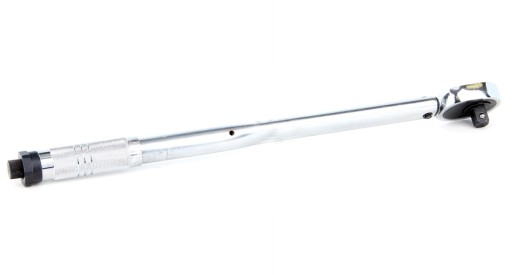

Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia przenoszącego siłę.

Głowica służy do mocowania nasadek sześciokątnych.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

1 kG*cm = 13,887 OZ*IN (uncja x cal)

1 kG*cm = 0,867 LB*IN (funt x cal)

1 kG*m = 9,80665 N*m (Niuton x metr)

1 kG*m = 7,233 LB*FT (funt x stopa)

1 FT*LB = 12 LB*IN (funt x cal)

1 dm*N = 14,16 OZ*IN (uncja x cal)

Sposób użycia

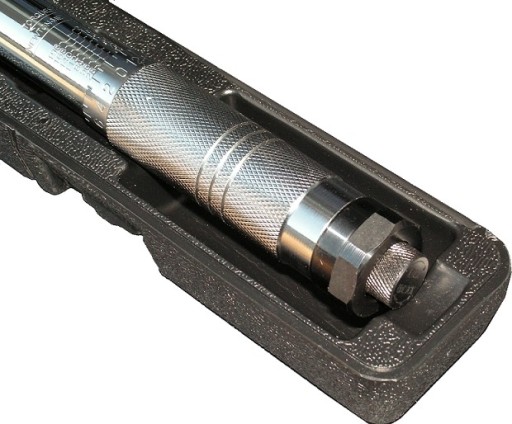

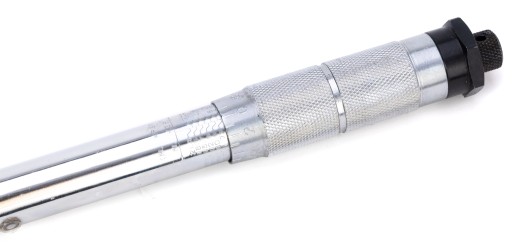

• Wybrać odpowiednią skalę Nm lub in-lbs. Odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego.
• Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.
• Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.
• Następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.
• Na wypust klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

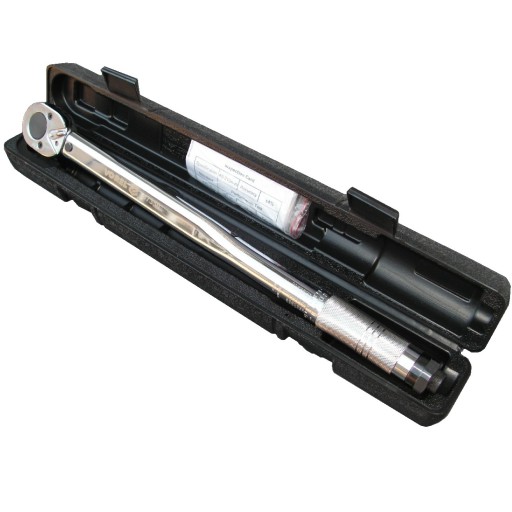

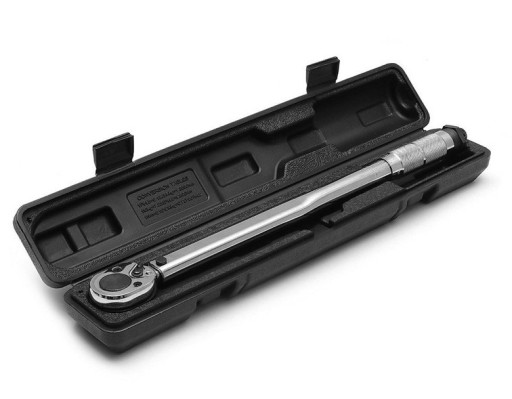

Zawartość opakowania

1. klucz dynamometryczny
2. instrukcja obsługi

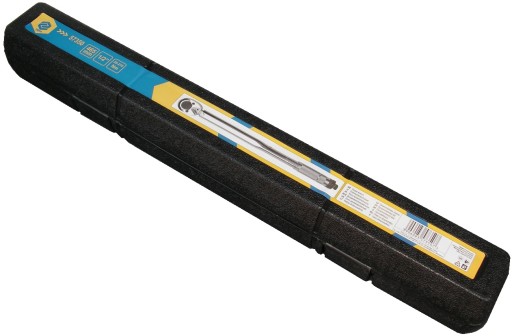

3. walizka

Przeznaczenie / Zastosowanie

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Dane techniczne

Numer indeksu 57350

Marka Vorel

Jednostka SZT

Waga brutto (kg) 1.7000

Długość [mm] 465

Opakowanie BMC

Rozmiar napędu [cal] 1/2"

Wartość momentu [Nm] 28-210

W zestawie otrzymujesz :

1. klucz w walizce
