OSD23R ПОЖАРНЫЙ ДЫМОВЫЙ ИЗВЕЩАТЕЛЬ ДЛЯ СИГНАЛИЗАЦИИ 24 В ПОСТОЯННОГО ТОКА С АВТОСБРОСОМ

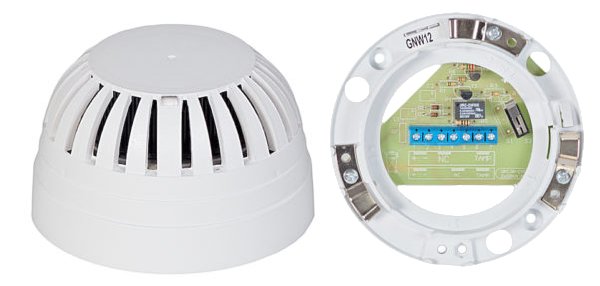

Optyczna czujka dymu OSD23R wraz z gniazdem GNW24, zasilanie 24V DC.

W zestawie:

• czujnik dymu OSD23R - 1 szt;
• gniazdo GNW24 - 1 szt;
• instrukcja.

Optyczna czujka dymu OSD23R wraz z gniazdem GNW24 przeznaczona jest do wykrywania obecności dymu w powietrzu, w początkowej fazie powstawania pożaru. Parametry elektryczne czujki umożliwiają stosowanie jej z powodzeniem w systemach sygnalizacji pożaru. Jest przystosowana do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej.

Czujka ta samoczynnie powraca do stanu dozorowania ze stanu alarmowania po ustąpieniu zadymienia (automatyczne, kasowanie stanu alarmu i powrót do stanu dozorowania po ustąpieniu zadymienia).

Zasada działania:

Proces pomiaru gęstości dymu polega na detekcji światła odbitego od cząstek dymu, który przedostaje się do wnętrza komory pomiarowej poprzez szczeliny w koszyku oraz otwory w specjalnym labiryncie optycznym, uniemożliwiającym jednocześnie dostanie się światła oraz owadów do wnętrza komory pomiarowej. Konstrukcja komory pomiarowej ma na celu uodpornienie czujki na zewnętrzne światło, owady i przypadkowe nieistotne smugi dymu np. papierosowego.

Wnętrze komory jest oświetlane w odstępach 3 sekundowych silnymi błyskami światła podczerwonego wytworzonego przez specjalną laserującą diodę LED ustawioną pod takim kątem do osi detektora – diody PIN – aby światło z diody nie oświetlało bezpośrednio detektora. Stałe powtarzające się przekroczenie progu zadymienia komory pomiarowej powoduje przejście układu logicznego czujki w zatrzaskowy stan alarmowania. Układ logiczny czujki nie wprowadzi czujki w stan alarmu jeżeli przekroczenie progu zadymienia będzie jednorazowe. Wyłączenie czujki ze stanu alarmowania jest możliwe po całkowitym przedmuchaniu czujki i obniżeniu zasilania poniżej 2V na minimum 1sec.

Specyfikacja techniczna (OSD23R):

• napięcie dozorowania: 18V (12V-28V)
• prąd dozorowania (średni): 35 μA
• prąd dozorowania (wartość. max przy starcie): 110 μA
• prąd alarmowania: 18 mA (przy 18V)
• temperatura pracy: -22 C do +55 C
• wilgotność względna: 95% przy 40 C
• masa czujki: ok. 140g
• zakres temperatur pracy: -25°C do +70°C

Gniazdo GNW24 zbudowane jest jako pojedynczy moduł elektroniczny osadzony w obudowie z tworzywa sztucznego przystosowanej do montażu na suficie za pomocą np. kołków rozporowych w rozstawie 90mm. Urządzenie wyposażone jest w złącza umożliwiające podłączenie czujki OSD23 oraz złącza śrubowe stanowiące listwę zaciskową linii dozorowej. Styki przekaźnika alarmowego (3,4,5) i mikroprzełącznika sabotażowego TAMPER (6,7) są odizolowane od części elektronicznej modułu. Obudowa posiada (zrealizowaną w postaci plastikowego zatrzasku) mechaniczną blokadę uniemożliwiającą wymontowanie czujki OSD23 z gniazda bez użycia klucza. Rezygnacja z blokady polega na wyłamaniu plastikowego zatrzasku przed wkręceniem czujki.

Specyfikacja techniczna (GNW24):

• napięcie zasilania GNW24 - 24V DC
• prąd dozorowania GNW24 (gniazdo wraz z czujką OSD23): gniazdo NC – 12,5mA, gniazdo NO – 0,1mA
• prąd alarmowania GNW24 (gniazdo wraz z czujką OSD23): gniazdo NC – 25,5mA, gniazdo NO – 37mA
• wytrzymałość prądowa styków przekaźnika - 1000mA przy 24V
• maksymalny prąd styków 3, 4, 5 - 100mA (*)
• temperatura pracy: -25°C do +55°C
• wymiary – średnica – wysokość: 102mm 21mm
• waga: 67g
• rozstaw otworów montażowych: 90mm(*) – dla zwiększenia prądu do 1000mA należy zewrzeć rezystor R5
