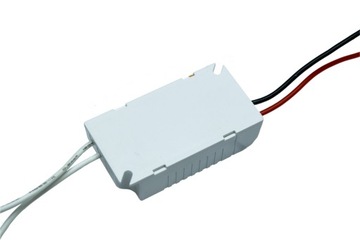

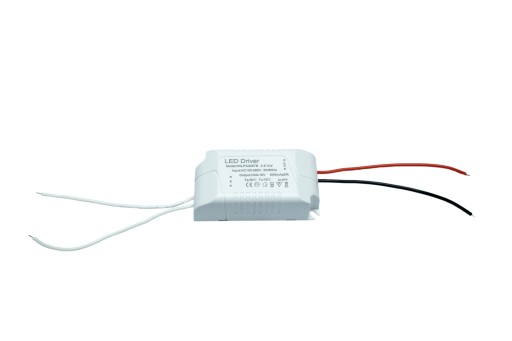

DRIVER LED 600мА 9-18В источник питания 3 - 5 x 3Вт

Zasilacz stało prądowy dla diod LED.

Przeznaczony do szeregowego podłączenia od 3 do 5 diod pracujących na prądzie do 600mA.

SPECYFIKACJA

• Producent: LuxLED
• Seria: HG-PC-2207B
• Zakres  mocy: 3 - 5 *3W
• Prąd wyjściowy: 600mA
• Napięcie wyjściowe: 9 - 18VDC
• Napięcie wejściowe: 100 - 260V AC 50/60Hz
• Wymiary: 62 x 33 x 22 mm
• Izolacja galwaniczna: Tak
• Stopień ochrony: IP41
• Obudowa: Tworzywo sztuczne ABS

ZASTOSOWANIE

• zasilanie żarówek LED
• zasilanie paneli LED
• zasilanie diod: powerLED, SMD, COB
• Zasilanie innych diod pracujących na prądach do 600mA

ILE DIOD MOŻNA PODŁĄCZYĆ DO TEGO ZASILACZA?

• od 3 do 5 diod powerLED 3W
• od 2 do 4 diod COB 3W połączonych szeregowo równolegle
• 2 diody COB 5W połączone szeregowo równolegle
• 2 diody COB 7W połączone szeregowo równolegle
• moduł pracujący na prądzie do 600mA

JAK PODŁĄCZYĆ DIODY DO DRIVERA?

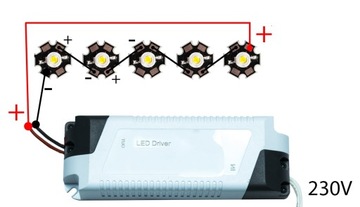

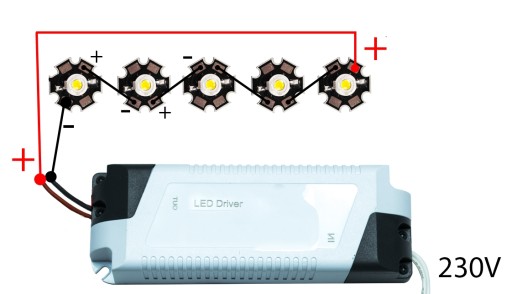

Schemat przedstawia przykład podłączenia diod 3W powerLED. W przypadku innych modeli emiterów, ilość może się różnić.

"+" jednej diody podłączamy do "–" drugiej diody - jest to połączenie szeregowe.

Zasilanie poza zakresem ilości może doprowadzić do uszkodzenia elementów.

Nie są potrzebne oporniki ani dodatkowe zasilacze. Stronę z dwoma białymi przewodami podłączamy do siei 230V. Czerwony przewód należy podłączyć do "+" diody na początku szeregu a czarny do "–" półprzewodnika na drugim końcu układu.
