ТЕСТЕР ТРАНЗИСТОРОВ, КАТУШЕК, ДИОДОВ, КОНДЕНСАТОРОВ.....

UNIWERSALNY TESTER ELEMENTÓW ELEKTRONICZNYCH

TESTER TRANZYSTORÓW,CEWEK ,DIÓD,KONDENSATORÓW.....

Wkładamy element w gniazdo pomiarowe ,naciskamy przycisk i pomiar gotowy.......

PROSZĘ PAMIETAĆ O ROZŁADOWANIU KONDENSATORÓW PRZED POMIAREM !!!

Parametry techniczne:

• miernik - tester elementów elektronicznych
• wyświetlacz LCD graficzny 128x64 z podświetlaniem zielonym
• podstawka ZIF-14 do wkładania testowanych elementów
• zasilanie: bateria 9V 6F22
• procesor sterujący: Atmega328
• szybkość test: ok. 2 - 10 sekund
• w przypadku pomiaru pojemności kondensatorów o dużej pojemności test może przedłużyć się do ok 1 minuty

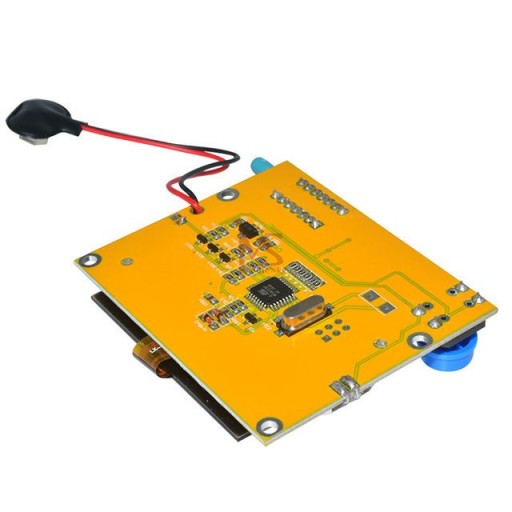

• płytka dwustronna z metalizacją otworów
• wymiary płytki drukowanej urządzenia: 71mm x 63mm
• funkcja oszczędzania energii - automatyczne wyłączenie po ok 10 sekundach
• wykrywanie rodzaju włożonego elementu
• wykrywanie polaryzacji np. diod, tranzystorów

zakresy pomiarowe:

• pomiar pojemności kondensatorów: 25pF-100mF (rozdzielczość 1pF)
• pomiar współczynnika ESR dla pojemności powyżej 2uF

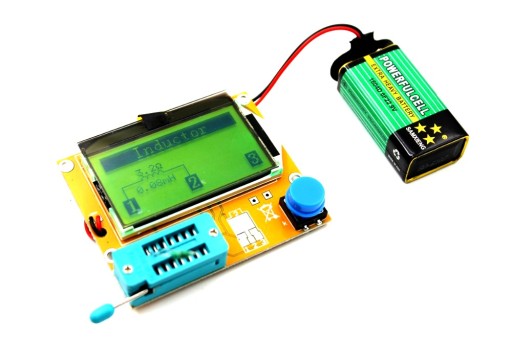

• pomiar indukcyjności: 0.01mH (10uF) - 20Henrów
• pomiar rezystancji R: 0,1Ohm - 50MOhm

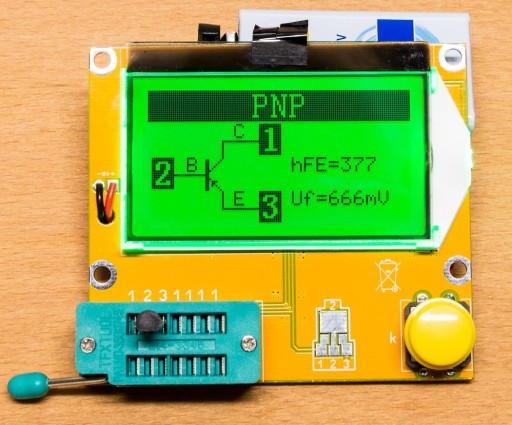

• pomiar tester tranzystorów bipolarnych pnp/npn; pomiar bety h21e
• pomiar tester tranzystorów MOSFET kanał n/p
• pomiar triaków / tyrystorów
• diody Uf maksymalnie 4,5V

w skład zestawu wchodzi:

• miernik tester
• baterię 6 F 22 V należy dokupić osobno NA INNEJ  NASZEJ AUKCJI

PROSZĘ PAMIETAĆ O ROZŁADOWANIU KONDENSATORÓW PRZED POMIAREM !!!!!!!!!

Przykłady pomiarów poniżej
