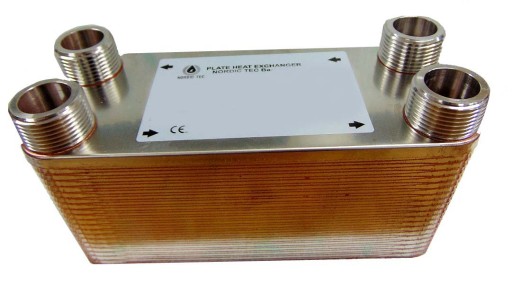

Пластинчатый теплообменник 30 пластин 5/4, мощность 65 кВт 115

Płytowy wymiennik ciepła

30 płyt ,5/4", 65KW

Nr kat. MK-27-30 -65kW 5/4"

Wymienniki posiadają wszystkie atesty oraz objęte są 5 letnia gwar. producenta. Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika

Ilość Płyt                                      30

Rozmiary Przyłączy              4xGZ 1 1/4”

Przepływ Nominalny              12m3/h

Powierzchnia Wymiany      0,81m2

Ciśnienie Robocze                  30bar

Ciśnienie Testowe                  45-60bar

Minimalna Temperatura      -195st.C

Maksymalna Temperatura   +230stC

Masa                                        5,0kg

Materiał Płyt     stal nierdzewna 304 lub 316

Materiał Lutu                        99,9%Cu

Długość (A)                     286mm

Szerokość (B)                 116mm

Głębokość                         79mm

Rozstaw Przyłączy (C)    234mm

Rozstaw Przyłączy (D)      63mm
