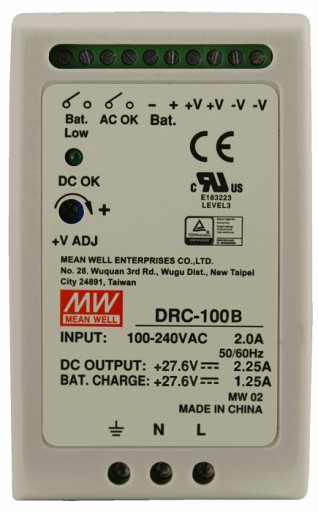

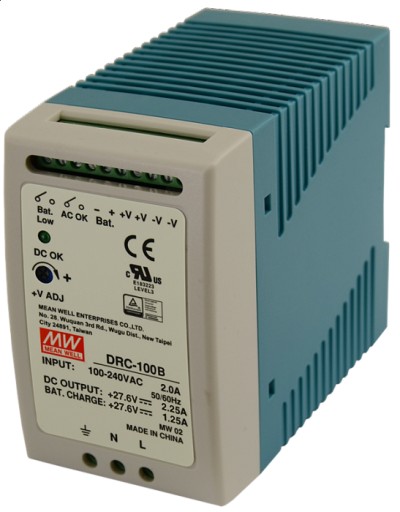

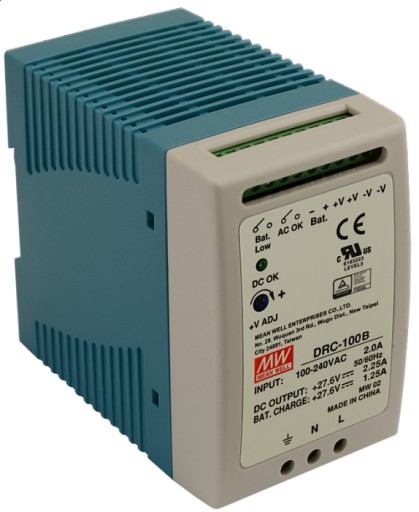

Буферный источник питания DIN Mean Well DRC-100B 24В 2,25А

Zasilacz buforowy na szynę DIN Mean Well DRC-100B 24V 2.25A

Opis:

Zasilacze z serii DRC przeznaczone są do zasilania urządzeń elektroniki, automatyki przemysłowej, systemów kontroli dostępu, systemów alarmowych itp. przy współpracy z baterią akumulatorów bezobsługowych. Charakteryzują się małymi gabarytami oraz wysoką sprawnością.

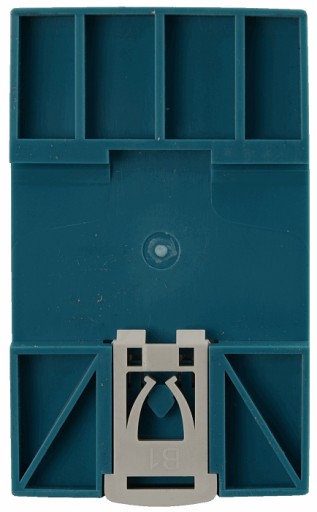

Zasilacze te przeznaczone są do montażu na szynie DIN TS-35/7.5 lub 15. Charakteryzują się szerokim zakresem temperaturowym pracy – od -30°C do +70°C.

Najważniejsze cechy zasilacza MeanWell DRC-100B:

• Uniwersalne napięcie zasilania AC – od 90 do 264V oraz DC – 127 do 370V
• Zabezpieczenie: przeciwzwarciowe, przepięciowe oraz przeciążeniowe
• Wyjścia techniczne typu OC: AC OK – awaria sieci AC, Bat. Low – niskie napięcie akumulatora
• Wysoka sprawność – 88%
• Zabezpieczenie przed głębokim rozładowaniem baterii
• Zabezpieczenie przed spadkiem napięcia oraz odwrotnej biegunowości baterii
• Chłodzenie w układzie otwartym (bez wymuszonego obiegu powietrza)

Specyfikacja techniczna:

Parametry wyjściowe:

• Napięcie wyjścia: 27,6V DC
• Prąd wyjściowy: 2,25A
• Zakres prądu wyjściowego: 0 – 2.25A
• Napięcie wyjścia bateryjnego: 27,6V DC
• Maksymalny prąd ładowania baterii: 1,25A
• Zakres prądu ładowania baterii: 0 – 1.25A
• Zalecany akumulator: bezobsługowy/żelowy 12V 7-18Ah (2szt.)
• Moc: 96,6W
• Zakłócenia i szumy: 200mV p-p
• Zakres napięcia wyjściowego: 24 – 30V DC
• Tolerancja napięcia wyjściowego: ± 1%
• Stabilizacja od zmian sieci: ± 0,5%
• Stabilizacja od zmian obciążenia: ± 0,5%
• Czas ustalania/narastania/trzymania: 400ms/50ms/50ms

Parametry wejściowe:

• Zakres napięcia wejściowego: 90-264VAC lub 127-370VDC
• Zakres częstotliwości: 47 – 63Hz
• Sprawność: 89%
• Prąd wejściowy: 1,1A (przy 230V AC)
• Max udar prądu: 60A (przy 230V AC)

Zabezpieczenia:

• Przed przeciążeniem: 105% – 150% maksymalnej mocy wyjściowej. Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Nadnapięciowe: 28,98 – 37,26V
• Przed nadmiernym rozładowaniem baterii: 20V (± 1V)

Środowisko:

• Temperatura pracy: -30 do +70°C
• Wilgotność pracy: 20 – 90% (nieskondensowana)
• Temperatura i wilgotność składowania: -40 do +85°C, 10 – 95 RH
• Sprawność w funkcji temperatury: ± 0,03% / °C (0 – 50°C) na wyjściu
• Wibracje: 10 – 500Hz, 2G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

• Standardy: UL60950-1, TUV EN60950-1
• Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 1,5kV AC, O/P-FG: 0,5kV AC
• Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
• EMI emitowane i przewodzone: Zgodne z normą EN55022 (CISPR22) klasa B, EN61000-3-2,-3
• Harmoniczne: Zgodne z normą EN61000-3-2,3
• Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024

Inne:

• MTBF: 410,1 tysięcy godzin zgodnie z normą MIL-HDBK-217F (25°C)
• Wymiary: 55 x 90 x 100mm (długość x szerokość x wysokość)
• Waga: 0,37kg

Uwagi:

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.

4. Zasilacz sprzedawany jest bez kabli do połączenia z akumulatorami.
