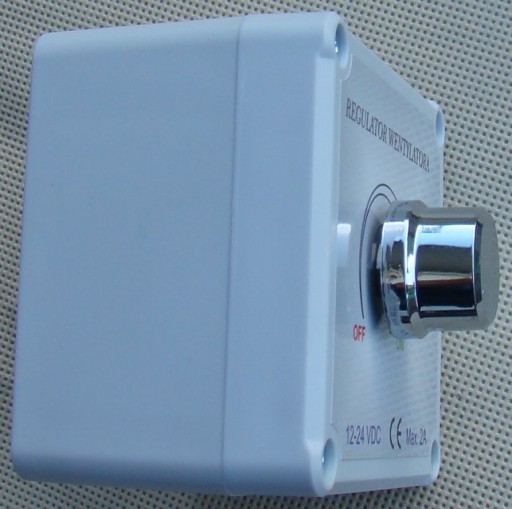

REGULATOR WENTYLATORA 12-24VDC

Regulator służy do regulacji obrotów wentylatorów zasilanych napięciem stałym 12 – 24V. Regulator nie działa na zasadzie regulacji PWM więc praca tego regulatora nie powoduje powstania piszczenia, buczenia wentylatora itp. efektów jak w prostych regulatorach PWM. Ten regulator działa na zasadzie obniżenia napięcia zasilania, dzięki temu mogą być regulowane także wentylatory które nie są fabrycznie przystosowane do regulacji typowej PWM. Zakres napięcia wejściowego to od 10 do 30VDC, natomiast napięcie wyjściowe od około 2V do około 24V ustawiamy pokrętłem. W przypadku wentylatora 12V, zasilanie podajemy z zasilacza 12V a napięcie wyjściowe możemy ustawić od ok. 2V do 12V natomiast w przypadku wentylatora 24V podajemy zasilanie z zasilacza 24V a napięcie wyjściowe możemy ustawić od ok. 2V do 24V. Regulacji dokonujemy pokrętłem regulatora które jest wyposażone także w wyłącznik zasilania. Maksymalne obciążenie regulatora to stałe 1,5A i chwilowe 2A.

Regulacji dokonujemy pokrętłem, ustawiając je w skrajne lewe położenie (OFF) możemy wyłączyć regulator, natomiast ustawiając pokrętło w skrajne prawe położenie ustawiamy napięcie max (ok 24V). Oczywiście realnie zawsze napięcie wyjściowe będzie o wartości najwyżej wartości zasilania minus spadek na regulatorze (minimalny to ok. 0,3V).

Podłączenie regulatora jest bardzo proste, po prostu podłączamy 2 przewody zasilania (plus i minus) 12V czy tez 24V oraz podłączamy do regulatora 2 przewody wentylatora. Czyli razem są to 4 przewody.

Jeśli dotychczas nasz wentylator był włączany przez jakiś termostat to regulator podłączamy między termostat a wentylator - wtedy gdy termostat poda napięcie na regulator to ten zasili nasz wentylator.

Dane techniczne:

• Zasilanie regulatora 12-24VDC (zakres 10-30V)

• Max obciążenie stałe 1,5A a chwilowe do 2A

• Wymiary 8x8 cm, wysokość z gałką 7,5cm

• Temperatura pracy 0 do +40C

Regulator jest fabrycznie nowy.
