Автоматическое реле светодиодных дневных ходовых огней ДХО

MODUŁ AUTOMATU DRL -

• PRZEKAŹNIK SAMOCHODOWY LTONIC 4141 12V 30/40A
• WIĄZKA PRZEKAŹNIKA 5-PRZEWODOWA

Przekaźnik zwierno-rozwierny o szerokim zastosowaniu:

• Automatyczne włączanie/wyłączanie świateł mijania, dziennych itp.
• Blokada zapłonu (we współpracy z zamkiem centralnym)
• Autoalarm
• Instalacje gazowe

Specyfikacja techniczna:

Przekaźnik:

• Maksymalny prąd pracy: 30A
• Napięcie: 12V
• Ilość PIN: 5

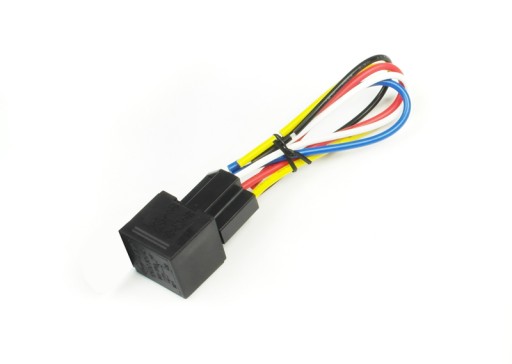

Wiązka przekaźnika:

Gniazdo posiada 5 pinów z przewodami - każdy w innym kolorze

Posiada diodę gaszącą impulsy powstające przy rozłączaniu cewki przekaźnika. Dioda likwiduje zakłócenia powstające przy pracy przekaźnika

• Długość przewodów 10 cm
• Grubość przewodów prądowych 2,5 mm
• Grubość przewodów zasilających cewkę przekaźnika 0,5 mm

Instrukcja podłączenia automatu:

PIN nr 30 należy podłączyć do plus (+) stacyjki

PIN nr 85 należy podłączyć do masy (-)

PIN nr 86 należy podłączyć do plus (+)postojówek

PIN nr 87 nie jest podłączany - najlepiej zaizolować

PIN nr 87a należy podłączyć do plus (+)świateł do jazdy dziennej

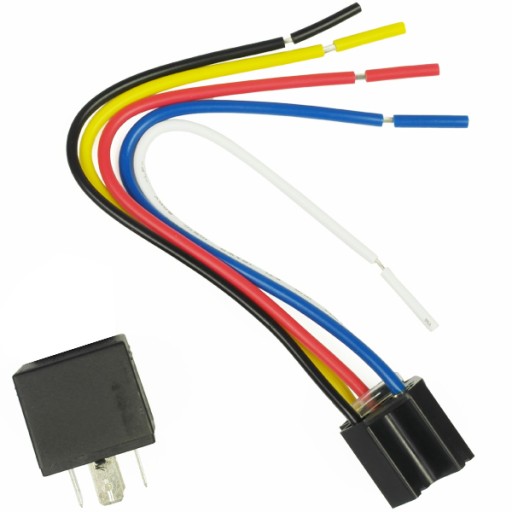

Co znajdzie się w przesyłce?

• Przekaźnik 5 PIN 30A
• Wiązka przekaźnika
