УГОЛ КП6 СТОЛЯРНЫЙ СОЕДИНИТЕЛЬНЫЙ В СБОРЕ 172х105х90

KĄTOWNIK MONTAŻOWY Z PRZETŁOCZENIEM KP6

Wymiary: 172mm x 105mm x 90mm x 3mm

Kątowniki z głębokim przetłoczeniem wykazują się bardzo dużą wytrzymałością na zginanie. Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 3mm.

PARAMETRY:

• długość - 105mm
• wysokość - 172mm
• szerokość  - 90mm
• grubość blachy - 3mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów -42 otwory ø5mm, 2 otwory ø14mm, 7 otworów ø11mm, 1 otwór ø14x28mm

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna ø6mm, 10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

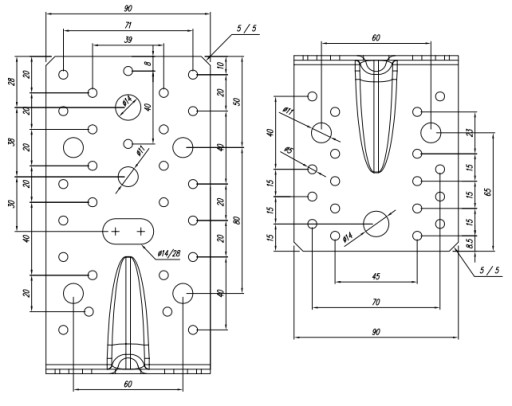

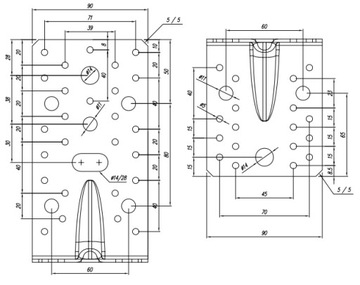

RYSUNEK TECHNICZNY:

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 - 105 x 105 x 90 x 2,5 [mm]
• KP3 - 90 x 50 x 55 x 2,5 [mm]
• KP4 - 70 x 70 x 55 x 2,5 [mm]
• KP5 - 140 x 140 x 65 x 2,5 [mm]
• KP6 - 172 x 105 x 90 x 3 [mm]
• KP7 - 145 x 145 x 90 x 2,5 [mm]
• KP8 - 145 x 70 x 90 x 2,5 [mm]
• KP9 - 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 - 90 x 90 x 65 x 2 [mm]
• KPL2 - 105 x 105 x 90 x 2 [mm]
• KPL3 - 90 x 50 x 55 x 2 [mm]
• KPL4 - 70 x 70 x 55 x 2 [mm]
• KPL5 - 50 x 50 x 35 x 2 [mm]
• KPL6 - 60 x 60 x 45 x 2 [mm]
• KPS1 - 90 x 90 x 65 x 1,5 [mm]
• KPS2 - 105 x 105 x 90 x 1,5 [mm]
• KPS3 - 90 x 50 x 55 x 1,5 [mm]
• KPS4 - 70 x 70 x 55 x 1,5 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
