Светодиодный лестничный контроллер + оптические датчики + крышки

INTELIGENTNY STEROWNIK SCHODOWY 11-17K LCD ST (nowa wersja) Z CZUJNIKAMI OPTYCZNYMI STANDARD I MASKOWNICAMI

Kupując na tej aukcji otrzymasz:

• inteligentny sterownik schodowy 11-17k LCD ST firmy Nowoster - 1 szt.
• gratis schodowy czujnik optyczny standard - 2 szt.
• gratis maskownica czujnika (drewniana - surowa sklejka brzozowa) 75x75mm - 2 szt.

Opis sterownika

Nowa wersja sterownika 11-17k LCD ST (Standard).

Nowe funkcje, regulacje, algorytmy, efekty.

Wersja pod większość czujek PIR, optycznych, sharp.

Czujki, maskownice itp. w zależności od wersji.

Nowość w ofercie. Sterownik schodowy LED 11-17k LCD ST (opcja wejścia trybu nocnego, wejście stałego świecenia, opóźnienie wygaszania, energooszczędny).

LCD w kolorze zielonym. Na życzenie w kolorze pomarańczowym, białym (szarym). Inne kolory LCD według dostępności.

Obsługuje od 11 do 17 stopni schodowych (punktów świetlnych).

Uniwersalna obudowa do montażu na szynę DIN.

Produkt polski. W tej klasie cenowej chyba najlepszy sterownik na schody (działa również pod czujki Sharp).

Łatwy montaż. Szybka instalacja (oznaczenia wejść/wyjść na płytce przy złączach zaciskowych). Mimo dość rozbudowanych algorytmów i funkcji to ustawianie i regulacje przyjazne użytkownikowi. Bardzo pomocny wyświetlacz LCD, który ułatwia ustawianie parametrów oraz testowanie i diagnostykę (np. czujek). Wyświetlacz LCD można wygasić co powoduje wysoką energooszczędność sterownika. Zastosowany tradycyjny wyświetlacz LCD 2x16 jest dużo bardziej energooszczędny od wyświetlaczy OLED itp. i w zupełności wystarczający do ustawień menu, regulacji i odczytów komunikatów pracy.

Do sterownika można podłączyć wiele typów i rodzajów czujek zasilanych napięciem 5V (ze sterownika) lub 12/24V (zasilanych z zasilacza).

Uwaga. Można mieszać typy czujek. Czyli np. na dół można podłączyć czujkę mini PIR wyzwalaną stanem wysokim a na górze czujkę optyczną Sharp analogową wyzwalaną progiem napięcia.

Przykładowe obsługiwane typy czujek:

Mini PIR HC-SR501 (standard wyzwalanie stanem wysokim) lub z adapterem (wyzwalane stanem niskim), SR505, SR602, AM312 itp.

Optyczne standard 0,8m E18-D80NK lub inne podobne klony (wyzwalane stanem niskim)

Optyczne Sharp cyfrowe z zasięgiem na stałe 80cm (z adapterem, wyzwalane stanem niskim)

Optyczne Sharp analogowe standard 150cm, mini 150cm , midi 80cm, 5m/ 500cm (wyzwalane progiem napięcia). Czujki optyczne Sharp to w większości przypadków najlepsze czujki na schody. Wąski kąt działania, szybkie w reakcji (poniżej 100ms), bezpieczne w działaniu (wiązka podczerwieni) oraz ustawiany zasięg powodują, że w tej klasie cenowej są bezkonkurencyjne.

Zastosowanie sterownika schodowego oprócz efektów wizualnych, bezpieczeństwa itp. to też realne oszczędności energii ponieważ schody są załączane na czas przejścia.

Parametry elektryczne:

Zasilanie DC 12/24V (od 8V do 30V).

Przystosowany do taśm LED zarówno 12V jak i 24V (np. COB). Praktycznie wszystkie typy standardowych taśm LED 12/24V.

Przystosowany do oczek LED (żarówek LED) 12V, 24V, 10V, 14V itp.

Uwaga. Żarówki LED z driverami muszą mieć opcje ściemniania PWM.

Pobór prądu (minimalne i maksymalne podświetlenie wyświetlacza LCD):

Dla 12V : 8mA do 15mA.

Pobór mocy:

100mW (minimalne podświetlenie LCD)

180mW (maksymalne podświetlenie LCD).

Obciążalność prądowa 1A na kanał (17A na sterownik).

Wysokiej klasy tranzystory mocy NMOSFET.

Sprawność sterowania LED 99,9%. To znaczy, że jeżeli na schodek jest 10W LED to strata mocy na tranzystorze nmosfet będzie 10mW (0,01W). Jeżeli na całe schody będzie 100W LEDa to strata mocy będzie wynosiła 0,1W.

Obsługiwana moc LED to maksymalnie 200W dla 12V lub 400W dla 24V.

Bezpiecznik polimerowy na zasilaniu 5V czujek oraz bezpieczniki polimerowe na wyjściach sterownia LED.

Kondensatory (1szt/ 470uF 35V) elektrolityczne wspomagające pracę zasilacza.

Kondensatory foliowe MKT (autoregeneracyjne) na wejściach cyfrowo analogowych sterownika.

Wyjście 5V do zasilania czujek. Maksymalne obciążanie 500mA.

Parametry mechaniczne:

Szerokość – 105mm

Wysokość – 90cmm

Grubość – 65mm

Złącza zaciskowe z rastrem 5mm na przekrój przewodu maksymalnie 2,5mm2.

Działanie sterownika:

Po wyzwoleniu czujki sterownik załącza oświetlenie schodowe skokowe lub płynnie. W zależności od ustawionego algorytmu działania czujek schody będą świeciły na ustawiony czas lub będą wygaszały się od wyzwolenia drugiej czujki. Sposób wygaszania ustawia się w menu LCD sterownika (wszystkie na raz, po kolei, losowe, naprzemiennie, odwrotnie itp.). W zależności od ustawionego algorytmu działania czujek przewidziana jest sytuacja osoby z naprzeciwka, zawracanie osoby itp.

Jeżeli ustawione opóźnienie wygaszania to LEDy najpierw zostaną wygaszone do poziomu jasności ustawionej w menu LCD na określony czas. Opóźnienie wygaszania to czasowe świecenie spoczynkowe wszystkich stopni schodowych. Następnie po tym czasie schody będą wygaszone do świecenia spoczynkowego dwóch skrajnych lub wszystkich kanałów (jeżeli będzie ustawione świecenie spoczynkowe w menu LCD).

Opóźnienie wygaszania ma na celu dodatkowe czasowe podświetlenie schodów po opuszczeniu schodów. Przykład: Osoby wchodzi na schody i zapalają się LEDy na ustawiony czas. Następnie osoba opuszcza schody i LEDy się wygaszają np. do poziomu 10% i schody jeszcze świecą tą jasnością np. 2 minuty. Po tym czasie jak nie zadziała jakaś czujka to schody wygaszą się do 0% lub do poziomu jasności spoczynkowej dwóch skrajnych lub wszystkich schodów.

Funkcje i regulacje sterownika:

Funkcja świecenia stałego od wejścia PS (timer). Do sterownika można podłączyć przycisk lub przyciski (monostabilne, chwilowe, dzwonkowe) równolegle i używać funkcji świecenia stałego. Załączenie przyciskiem świecenia stałego uruchamia timer. Można tym samym lub drugim przyciskiem wyłączyć. Jeżeli się nie wyłączy to funkcja wyłączy się po ustawionym czasie.

Wejście PB (blokady) służy do blokowania sterownika osobno niż od fotorezystora (np. inteligentny dom, inna czujka zmierzchu itp.)

Wejście PS w trycie ciągłym to funkcja świecenia stałego ciągła. Można podłączyć przełącznik, czujkę, lub sygnał inteligentnego domu. Tak długo jak na wejście będzie podawany sygnał 0 logiczne to będzie stałe świecenie z jasnością ustawioną w menu LCD. Do wejścia można podłączyć urządzenia wykonawcze inteligentnego domu np. Homekit (apple), Alexa (amazona) czy Google home.

Menu główne LCD:

Szybkość zapalania

Szybkość gaszenia

Nierównomierność (nieliniowość) zapalania

Nierównomierność (nieliniowość) gaszenia

Rozmycie (trybu płynnego) zapalania / lub tryb skokowy

Rozmycie (trybu płynnego) gaszenia / lub tryb skokowy

Algorytm gaszenia ( 1 do 10)

Jasność maksymalna efektu

Czas maksymalnego świecenia (jak wszystko schody zapalone od wyzwolenia czujki)

Czas opóźnienia wygaszania (czasowe świecenie spoczynkowe wszystkich kanałów)

Szybkość wygaszania opóźnienia

Jasność opóźnienia wygaszania

Jasność spoczynkowa

Tryb świecenia spoczynkowego (skrajne/wszystkie)

Algorytm działania czujek (1 do 4)

Jasność świecenia stałego od wejścia PS (od przycisku lub przycisków równolegle)

Timer funkcji świecenia stałego od wejścia PS

Jasność świecenia stałego od wejścia TS (np. od sygnału inteligentnego domu)

Jasność od wejścia PB (blokady)

Menu ustawień początkowych:

Wyzwolenie czujki dolnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Wyzwolenie czujki górnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Czas blokady czujki (aby dwie nogi nie były wykrywane jako dwie osoby)

Jasność wygaszania LCD (oszczędność energii)

Czas wygaszania LCD (czas po którym wygaszony zostanie LCD)

Liczba schodów ( od 11 do 17)

Start zasilania (opóźnienie startu głównie dla czujek PIR/stabilizacja czujek)

Reset do ustawień fabrycznych

Priorytety pracy:

Wejście PS w trybie TS (Tryb stałego świecenia ciągłego) ma najwyższy priorytet. Czyli jeżeli jest aktywowane od czujek lub od blokady lub od PS to jeżeli będzie sygnał ciągły od wejścia PS to on będzie wykonany.

Wejście PS monostabilne w trybie TIMER. Jeżeli np. będzie aktywne wejście blokady a przyjdzie sygnał od PS to będzie aktywna funkcja świecenia stałego w trybie Timer.

Wejście PB blokady

Funkcja zmierzchowa foto (blokada w dzień)

Wejścia od czujek mają najniższy priorytet. Oznacza to, że jeżeli choć jedna z powyższych funkcji (od 1 do 4) będzie aktywna to wejścia od czujek nie będą brane pod uwagę.

Wejście blokady w trybie nocnym działa zawsze.

Komunikaty pracy:

Na wyświetlaczu LCD pokazywane są aktualne stany pracy sterownika, info odnośnie sygnału czujek, ilości załączeń czujek itp. Przykładowe komunikaty to np. poziom jasności spoczynkowej, jasność oświetlenia przy fotorezystorze, stan czujek (np. napięcie na czujkach w trybie czujki analogowej), od której strony wyzwolona czujka, czas maksymalny świecenia, pozostały czas funkcji timer od wejścia PS, informacje o blokadzie foto, blokadzie PB, wejścia PS w trybie ciągłym, czas opóźnienia wygaszania itp.

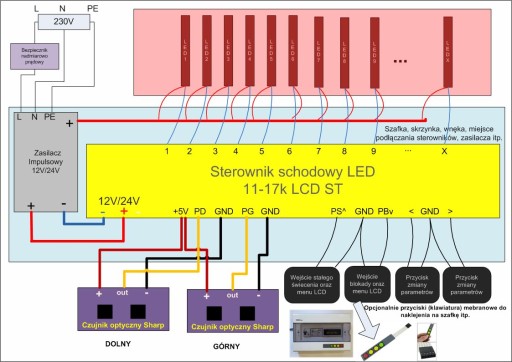

Schemat podłączania

Obudowa i wyświetlacz LCD

Sterownik schodowy sprzedawany jest w dopasowanej obudowie na szynę DIN. Można go łatwo (bez użycia dodatkowych narzędzi) zamontować na szynie - czy to wolno wiszącej, czy też będącej częścią standardowej szafki montażowej (rozdzielnicy pod- lub natynkowej).

Jedną z zalet sterownika schodowego LED 11-17k jest to, że sterownik ma przyjazne środowisko ustawień i konfiguracji na bazie wyświetlacza LCD. Widać od razu, co jest ustawiane i w jakim zakresie. W trakcie ustawień nie ma potrzeby resetowania sterownika zasilaniem, jak to ma miejsce w tańszych wersjach sterowników schodowych bez wyświetlacza LCD. Ustawianie parametru polega na wybraniu w menu ustawień danej funkcji oraz ustawieniu wartości danego parametru. Od razu można sprawdzać działanie z nowo ustawionym parametrem. Zastosowanie wyświetlacza LCD w sterowniku schodowym ułatwia zarówno konfigurację jak i również podgląd parametrów, funkcji czy bieżącego stanu sterownika schodowego.

Funkcje sterownika

Zastosowane algorytmy, funkcje, szereg możliwość sterownika schodowego LED powoduje, że jest on bezkonkurencyjny na rynku wśród podobnych tego typu rozwiązań odnośnie inteligentnego oświetlenia schodowego LED.

Funkcje sterownika:

• 4 regulacje szybkości zapalania i gaszenia
• 2 regulacje nierównomierności zapalania i gaszenia (akceleracja efektu)
• regulacja rozmycia (rozproszenia) trybu zapalania płynnego
• regulacja jasności spoczynkowej dwóch skrajnych lub wszystkich punktów świetlnych
• regulacja jasności maksymalnej w efekcie i trybie stałego świecenia
• funkcja zapalania i gaszenia w trybie skokowym i płynnym
• regulacja czasu blokady czujki - pozwala uniknąć zadziałania czujki dla każdej z nóg osobno, zamiast dla jednej osoby
• wejście stałego świecenia wszystkich kanałów
• funkcja wyłącznika czasowego (timera) w trybie stałego świecenia
• wejście blokujące świecenie (od czujki zmierzchowej, przełącznika)

Szczegółowe informacje o sterowniku, posiadanych przez niego funkcjach oraz sposobie dokonywania ustawień znajdują się w instrukcji obsługi pdf (zeskanuj kod QR) oraz na stronie firmaled pl.

Czujniki schodowe optyczne standard i maskownice

Optyczne czujniki schodowe standard

Czujki optyczne standard są średniej klasy czujnikami, które do prawidłowego funkcjonowania w systemie inteligentnego oświetlenia schodów LED wymagają spełnienia kilku warunków.

Czujki schodowe optyczne standard  sprawdzą się najlepiej na tak zwanych schodach otwartych, które tylko jedną powierzchnią stykają się ze ścianą. Są to czujki optyczne typu refleksyjnego, które w jednej obudowie łączą nadajnik z odbiornikiem. Dzięki temu montaż tych czujników schodowych jest jednostronny - NIE jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik.

Katalogowy zasięg tego typu czujników określony jest na 0,8m. Nasz firma przetestowała oferowane czujki i informujemy naszych klientów, że realny zasięg dla nóg wynosi do 50cm. Uwzględniając szerokość nóg idącego człowieka oraz fakt, że poruszamy się zazwyczaj środkiem schodów, zasięg ten jest wystarczający dla biegów schodowych o standardowej szerokości stopni schodowych do 80-90cm.

Z naszych doświadczeń wynika, iż ważne jest, aby na przeciwko czujnika optycznego standard, w odległości do 1,5 metra nie było przeszkód, zwłaszcza dużych jasnych powierzchni (np. biała ściana, szklana ścianka balustrady, ale również słupki barierki). Obiekty takie, mimo iż teoretycznie znajdują się poza zasięgiem czujnika, odbijają dużą ilość światła i mogą zakłócać prawidłowe działanie czujki schodowej.

Optymalna wysokość montażu czujnika jako elementu systemu oświetlenia schodów to minimum 30cm nad podłogą.

DANE TECHNICZNE

• Wymiary samej czujki to: średnica 18mm - bez czarnego pierścienia montażowego, długość 55mm
• Minimalny wymagany otwór montażowy: średnica 20mm, długość 60-65mm.

Czujka posiada wyprowadzenie przewodów w trzech kolorach:

• brązowy - "+ zasilania" - podłączany do wyjścia +5V sterownika schodowego
• niebieski - "- zasilania" - podłączany do zacisku masy (GND) sterownika schodowego
• czarny - "wyjście sygnałowe" - podłączany do zacisku PD/ PG sterownika schodowego

Na tyle czujki optycznej standard 0,8m znajduje się:

• dioda kontrolna LED - dioda świeci w momencie załączenia czujki (gdy czujka wykrywa przeszkodę).
• potencjometr do regulacji czułości. W razie potrzeby czułość można zwiększyć/ zmniejszyć. Zmniejszanie czułości - obrót w lewo (przeciwnie do wskazówek zegara). Zwiększanie czułości - obrót w prawo (zgodnie z ruchem wskazówek zegara).

Należy pamiętać, iż potencjometr regulacji czułości jest wieloobrotowy. Zazwyczaj wystarczy delikatne przekręcenie potencjometru (ostrożnie, bez użycia nadmiernej siły, małym płaskim śrubokrętem), aby wyregulować czułość, jednak w niektórych przypadkach konieczne może być wykonanie nawet kilku pełnych obrotów potencjometrem.

Maskownice

Sprzedawane w zestawie czujki optyczne standard, dzięki dołączonym maskownicom, można w łatwy sposób zamontować w głębokiej puszce podtynkowej fi 60mm. Należy odkręcić przedni czarny pierścień mocujący (drugi zostaje na czujce), przełożyć czujkę przez otwór w maskownicy i przykręcić zdjęty uprzednio pierścień. Pierścienie należy tak umiejscowić na czujce, aby optymalnie wyregulować wystawanie czujnika z maskownicy - zazwyczaj jest to grubość pierścienia. Maskownicę z zamocowanym czujnikiem przykręca się do puszki montażowej (wkręty nie są elementem zestawu, można wykorzystać wkręty dostarczane z puszką montażową lub dowolne inne pasujące rozmiarem).

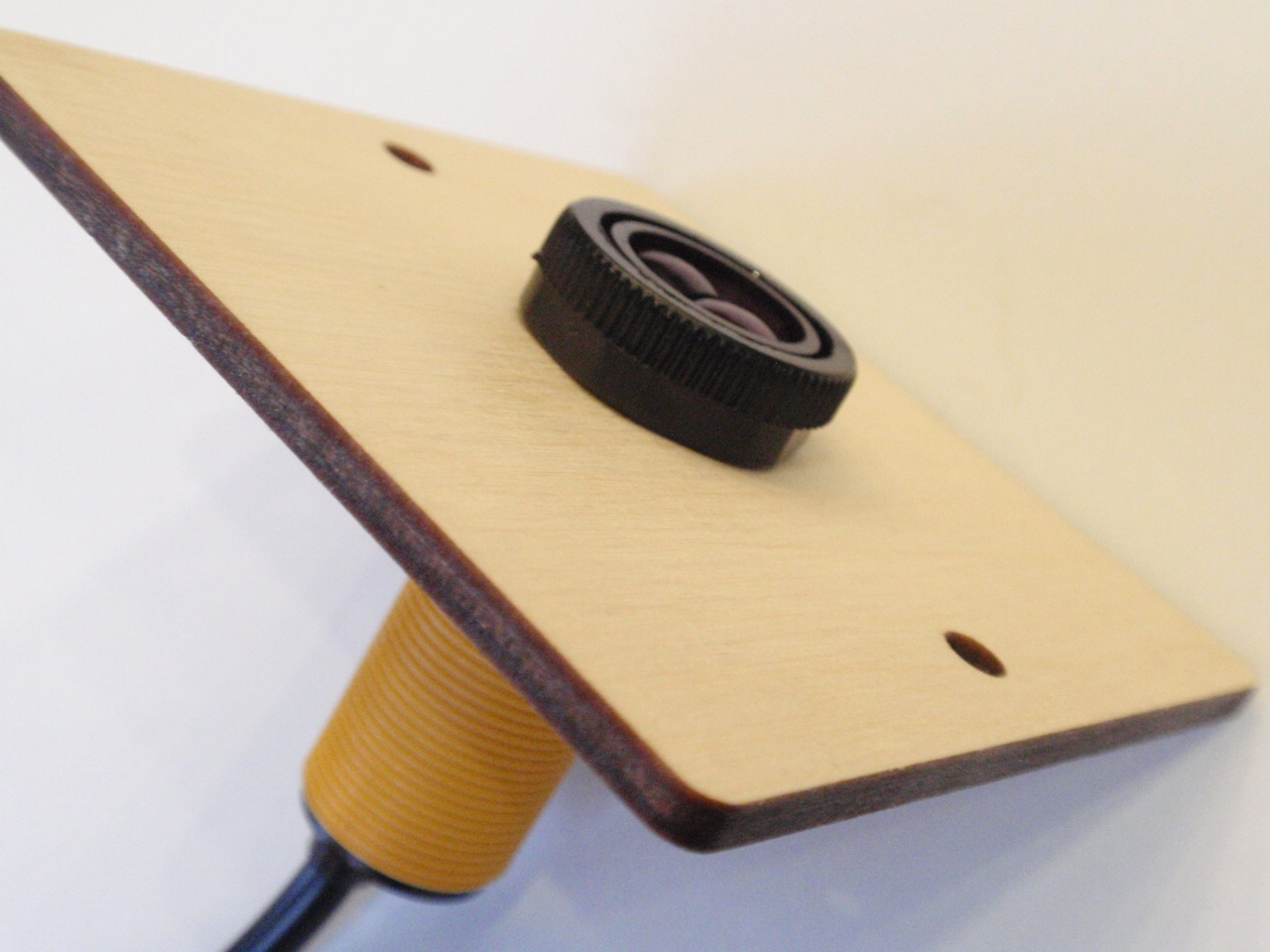

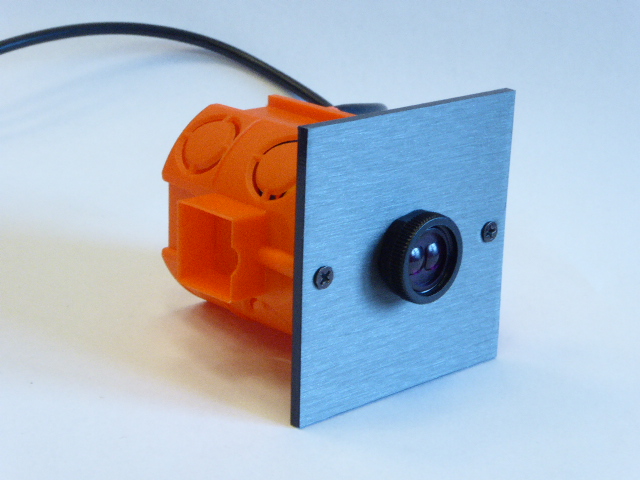

Poniżej poglądowe zdjęcia samego czujnika schodowego standard oraz czujnika zamontowanego wraz z maskownicą w docelowym miejscu na ścianie. Dzięki tym zdjęciom mogą sobie Państwo wyobrazić, jak będzie wyglądał czujnik w pobliżu Państwa schodów i dokonać wyboru odpowiedniej maskownicy.

Czujki można oczywiście montować i maskować również w inny, dowolny sposób.

Maskownice mają wymiary 75x75mm oraz grubość 3mm, co sprawia, że ładnie zakrywają puszkę montażową, a jednocześnie niewiele odstają od ściany. W maskownicach są trzy otwory: centralny, przeznaczony do zamocowania czujki optycznej (poprzez przykręcenie za pomocą czarnych pierścieni), oraz dwa boczne, o rozstawie 60mm, umożliwiające przykręcenie maskownicy wraz z czujką do puszki montażowej.

Maskownice drewniane wykonane są z surowej sklejki brzozowej. Można je we własnym zakresie bejcować/ lakierować np. na kolor schodów. Klienci dostarczają często surowe maskownicy swojemu wykonawcy schodów, który zajmuje się ich profesjonalnym wybarwieniem.

Maskownice białe i czarne to plexi, minimum jednostronnie pokryte są warstwą ochronnej folii, która zabezpiecza produkt przed zarysowaniem w czasie transportu czy montażu. Docelowo należy usunąć folię zabezpieczającą.

Domyślnie w zestawie znajdują się maskownice DREWNIANE. Na życzenie możliwość zamiany na maskownice BIAŁE, CZARNE lub czarne albo białe z FRONTEM imitującym aluminium szczotkowane jasne lub ciemne.

Poniżej prezentujemy dostępne kolory maskownic do schodowych optycznych czujników standard:

Podsumowanie

• wybieralna liczb stopni schodowych/ punktów świetlnych: między 11 a 17
• działanie zarówno skokowe (źródła światła świecą lub nie) jak i płynne (efekt rozjaśniania/ ściemniania)
• wejścia pod czujniki optyczne standard, czujki mini PIR z adapterkami
• mnogość funkcji i regulacji,
• obudowa na szynę DIN - łatwy montaż
• wyświetlacz LCD - łatwość dokonywania ustawień i diagnostyki stanu urządzenia
• zasilanie sterownika 8-15V DC. Typowo 12V DC. Sterownik zazwyczaj zasila się z tego samego zasilacza co źródła światła LED
• pobór prądu przez sam sterownik 20mA
• pobór mocy przez sam sterownik 0,25W
• obciążalność do 1A na kanał
• Sterownik z czujnikami optycznymi standard sprawdzi się na schodach otwartych
• diody, taśmy LED, żarówki LED można łączyć ze sterownikiem nawet na kilkunastometrowych przewodach
• do sterownika można podłączyć same diody (z rezystorami), taśmy LED, moduły LED, listwy LED, oczka LED itp.
• sterownik sprzedawany jak na zdjęciu. W zasilanie, źródła światła LED należy się zaopatrzyć we własnym zakresie
• bardzo wysoka sprawność działania
• wysokiej jakości elementy, profesjonalna płytka drukowana i montaż - gwarancja działania na długie lata
