Elektrozawór kulowy 3 drogowy 3/4 DN20 napęd A80

Elektrozawór kulowy 3 drogowy 3/4 DN20 napęd A80

Zawór kulowy 3 drogowy 3/4 cala z napędem elektrycznym

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej A80 ECO lub A83 zgodny z normami ISO5211 wraz z wysokiej jakości zaworem kulowym.

Napędy elektryczne A80 ECO oraz A83 zostały stworzone do obsługi zaworów kulowych. Przeznaczone są do montażu bezpośrednio na zaworach kulowych dwu i trzydrogowych o średnicach od 1/2 do 1 1/4 cala (DN15, DN20, DN25, DN32) posiadających płytę montażową zgodną z ISO5211. Siłowniki elektryczne A83 mogą współpracować z zaworami w wersji mosiężnej jak i nierdzewnej o kącie obrotu do 90 stopni.

Siłowniki elektryczne A80 ECO oraz A83 charakteryzuje kompaktowy rozmiar oraz duży moment obrotowy. Zostały zaprojektowane tak aby były łatwy w obsłudze oraz w montażu. Dodatkowo napęd A83 posiada możliwość ręcznego otwarcia lub zamknięcie zaworu kulowego w awaryjnych przypadkach oraz wskaźnik położenia.

Siłowniki elektryczne A83 dostępne są w różnych wersjach sterowania i zasilania m.in 230V AC, 12V DC czy 24V DC. Wyposażone są w wyłączniki krańcowe odcinające pobór prądu w stanie spoczynku.

NOWOŚĆ! W ofercie posiadamy siłownik elektryczny A83 WIFI współpracujący z aplikacjami Tuya/Smart Life.

Podana cena dotyczy siłownika A80 ECO.

Pozostałe wersje siłowników wymagają dopłaty.

WAŻNE:

Po zakupie należy przesłać informację o wyborze wersji sterowania siłownika

tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłownik A80 i A83:

• niski pobór prądu
• pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.
• małe gabaryty dostosowane do zaworów
• pobór mocy max: A80 ECO - 10W, A83 - 6W
• maksymalna siła: 8Nm
• czas otwarcia/ zamknięcia: A80 ECO - 10s, A83 - 8s
• mechaniczny wskaźnik położenia (z wyjątkiem A80 ECO)
• pełna wodoodporność - IP54
• bezobsługowa eksploatacja
• kolor obudowy - A80 niebieski, A83 pomarańczowy
• Obudowa z tworzywa PA
• Mechanizm ze stali
• Wskaźnik pozycji na pokrywie
• Połączenie bezpośrednie do zaworu z płytą ISO 5211
• Ochrona termiczna silnika
• Podłączenie elektryczne przewód 900mm.
• Temperatura otoczenia: -10C do +50C

Zawór kulowy 3 drogowy 3/4 cala DN20 PN40 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Opis techniczny zaworu:

Zawór kulowy z bezpośrednim podłączeniem do siłownika zgodnego z ISO5211.

Możliwość sterowania ręcznego lub podłączenia siłownika pneumatycznego lub elektrycznego .

Wykonanie przemysłowe. Masywny korpus odporny na wysokie ciśnienie - ponad 100 bar.

Dane Techniczne zaworu:

- materiał : mosiądz niklowany

- typ: zawór kulowy dwu częściowy

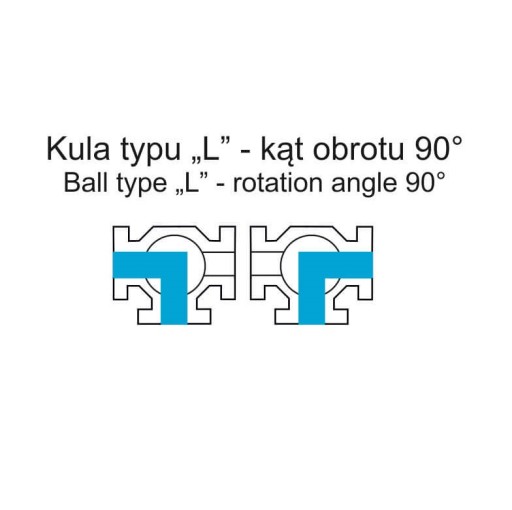

- przepływ pełny we wszystkie kierunki - kula typu L

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-40bar

- zakres temperatur od -20°C do 150°C,

- Przyłącze: gwint wewn. 3/4 cala

• Waga kg.: 1.0000
• Kod kreskowy:: 5903148308753
• Załączone pliki: Wersje siłowników elektrycznych - pobierz
• Deklaracja CE: Pobierz certyfika CE - zawór Pobierz certyfika CE - siłownik elektryczny
• Instrukcja Obsługi: Pobierz instrukcję
• Rozmiar gwintu: 3/4"
• Korpus zaworu: Brass
• Ciśnienie maksymalne [bar]: 40.0000
