Балластная мачта, неинвазивная стойка № 04.202.

Maszt balastowy stojak bezinwazyjny nr 04.202

Maszt balastowy - obciążony płytami chodnikowymi 50x50x7 cm do montażu anteny satelitarnej o średnicy maksymalnie 125 cm

Uwaga! płyty chodnikowe nie wchodzą w skład zestawu

- maszt z rury 60 x 2,9 mm o wysokości 1,5 m

- liczba płyt chodnikowych 8 szt.

- waga 1 sztuki płyty 35 kg .

- obciążenie na 1 m2 235 kg

- regulacja masztu w w jednym kierunku +/- 5°

- waga 44 kg.

- powierzchnia podstawy masztu 110 x 110 cm

- produkt do samodzielnego montażu, przesyłka składa się z dwóch paczek

Konstrukcja może być wykorzystana jak maszt balastowy obciążony płytami betonowymi , albo przykręcona do odpowiednio mocnej powierzchnii.

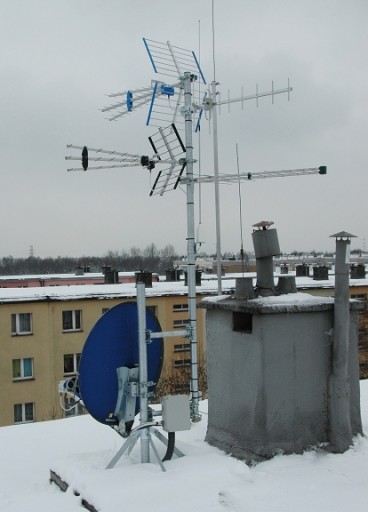

Przeznaczenie: Maszt balastowy przeznaczony jest do montażu anten satelitarnych o maksymalnej średnicy lustra 125 cm oraz anten telewizji naziemnej i anten telekomunikacyjnych na dachach płaskich.

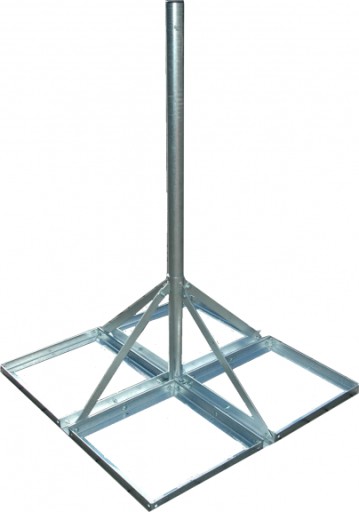

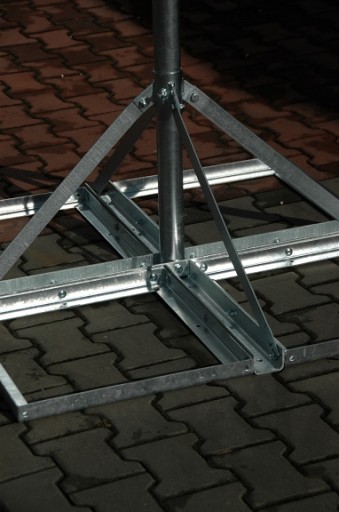

Opis konstrukcji: Maszt wykonany jest z elementów stalowych ocynkowanych ogniowo , a w szczególności podstawy wykonanej z profila U 70x50 , kątowników 40x40x4 oraz masztu z rury 60,2 x 3,0 mm o wysokości 1500 mm.

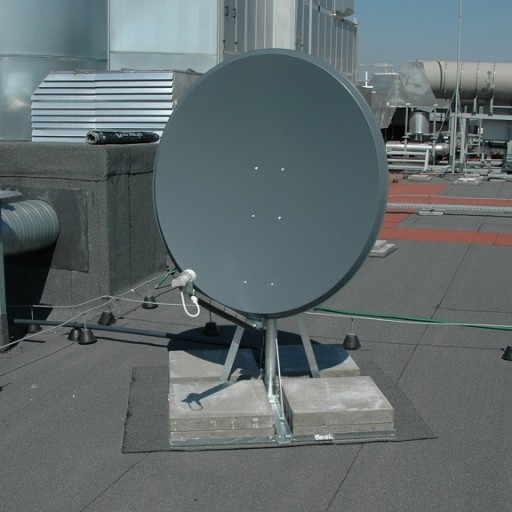

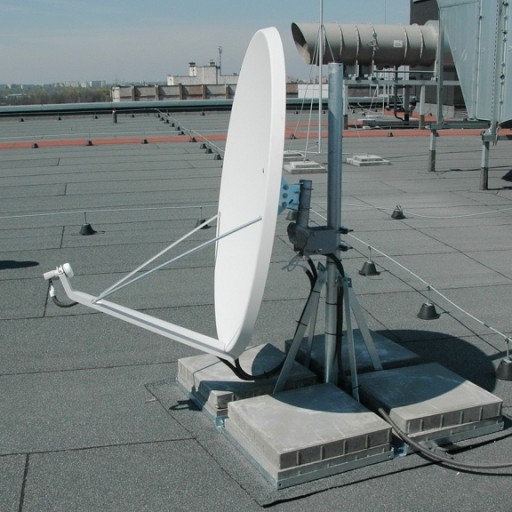

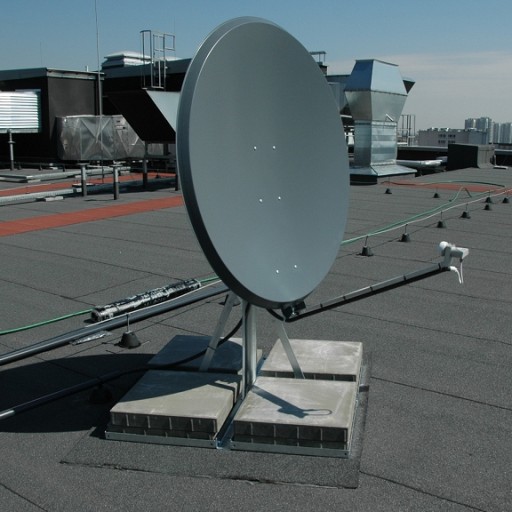

Montaż masztu: Konstrukcję masztu balastowego możemy zastosować na dachu płaskim z maksymalnym spadem do 5° , powierzchnię pod montaż masztu dodatkowo zabezpieczyć wyłożoną warstwą grubej papy np. termozgrzewalnej . Maszt należy obciążyć 8 – mioma betonowymi płytami chodnikowymi 50x50x7 cm.

o wadze 35 kg. każda . Łączne obciążenie – 280 kg , na jeden m² 235 kg Antena satelitarna powinna być zamontowana maksymalnie nisko !

Wytrzymałość konstrukcji: W czasie prób na wytrzymałość konstrukcji na zmianę położenia , wytwarzając nacisk na czaszę anteny satelitarnej zbliżony do wiatru o sile przekraczającej 30m/s nie powodowało to żadnych zmian , natomiast większy nacisk powodował deformację czaszy anteny satelitarnej , a w konsekwencji gwałtowny spadek nacisku na całą konstrukcję
