Бесконтактный индуктивный датчик уровня жидкости NPN

Товар

2 848  ₽
Бесконтактный индуктивный датчик уровня жидкости NPN

Доставка

  • Почта России

    1893 ₽

  • Курьерская доставка EMS

    2519 ₽

Характеристики

Артикул
7154242791
Состояние
Новый
Rodzaj
inny
Marka
inny (OEM)
Kod producenta
OEM

Описание

Bezdotykowy czujnik poziomu cieczy, płynów XKC-Y25-NPN

Bezdotykowy indukcyjny czujnik poziomu cieczy NPN

Parametry modułu:

  • Model: XKC-Y25-NPN
  • Rodzaj czujnika: bezdotykowy
  • Napięcie wejściowe (InVCC): DC 5-24V
  • Prąd: 5mA
  • Napięcie wyjściowe (poziom wysoki): InVCC (równe napięciu wejściowemu)
  • Napięcie wyjściowe (poziom niski): 0V
  • Prąd wyjściowy: 1-100mA
  • Czas reakcji: 500ms
  • Temperatura pracy: 0 - 105°C
  • Grubość zbiornika: 0 -13 mm
  • Wilgotność: 5-100%
  • Materiał: ABS
  • Ochrona: IP67
  • Średnica czujnika: 28 mm
  • Wysokość czujnika: 16,9 mm
  • Długość przewodu: 480 mm

Sposób podłączenia

Opis przedmiotu

Bezdotykowy (prawdopodobnie nie indukcyjny - błąd w tytule aukcji) czujnik poziomu cieczy i płynów, nie wymaga kontaktu fizycznego z cieczą, którą może być np. kwas. Czujnik umożliwia wykrycie czy w zbiorniku jest na danym poziomie ciecz. Warunkiem tylko jest to, aby zbiornik nie był metaliczny. Podłączenie kilku czujników umożliwi precyzyjne określenie ilości materiału w zbiorniku.

Moduł czujnika jest w 100% nowy, nie używany.

Bezdotykowy indukcyjny czujnik poziomu cieczy NPN Kod producenta OEM
Bezdotykowy indukcyjny czujnik poziomu cieczy NPN EAN (GTIN) 0736691417710
Bezdotykowy indukcyjny czujnik poziomu cieczy NPN Marka inny

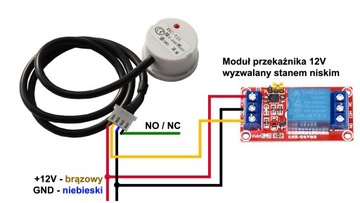

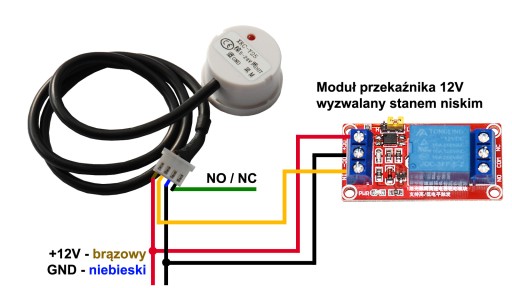

Przykładowe podłączenie przekaźnika 12V (wyzwalanie stanem niskim)

Zasilanie 12V czujnika i modułu przekaźnika.

Wykrycie cieczy przez czujnik powoduje załączenie się modułu przekaźnika.

Podłączenie złącza NO/NC do masy, powoduje działanie odwrotne: ciągłą pracę modułu przekaźnika, a w momencie wykrycia cieczy, wyłączenie modułu.

Alt

Przykład podłączenia do Arduino UNO

Bezdotykowy indukcyjny czujnik poziomu cieczy NPN Rodzaj inny

Przykładowy kod Arduino:

void setup()

{

pinMode(A0, INPUT);

Serial.begin(9600);

}

void loop()

{

float val = analogRead(A0);

Serial.print("liquid sensor reading: ");

Serial.println(val);

delay(500);

}

Po wykryciu cieczy odczytana wartość wynosi: 512

Brak cieczy: 1023
