TOMANEK ZASILACZ ULPS MINI DO PRZETWORNIKÓW AUDIO

Wszelkie prawa zastrzeżone - zabrania się kopiowania i wykorzystywania opisów bez zgody i wiedzy autora tj. soundstage.pl

UWAGA! Zasilacz mają dobierane parametry pod  DAC na etapie produkcji, w związku z tym nie jesteśmy w stanie wysłać sprzętu od ręki. Zamówienia staramy się wykonywać jak najszybciej i nie później  njż zgodnie z deklarowanymi terminami w aukcji.

Tomanek ULPS Mini - Ultra Linear Power Supply mini (wersja na układzie LM338T), produkt Polski.

Liniowy zasilacz ULPS mini został zaprojektowany z myślą o zastosowaniu w tańszych, budżetowych przetwornikach audio, DAC, w przypadku których użycie pełnej, tranzystorowej wersji zasilacza ULPS nie ma uzasadnienia ekonomicznego.

Może być on jednak stosowany w każdym DAC-ku wymagającym zasilania z przedziału 5-30VDC i obciążalności do 3A (obciążalność 3A dostępna jest dla najniższych napięć, dla najwyższych maksymalna obciążalność prądowa zasilacza nie może być większa niż 1A).

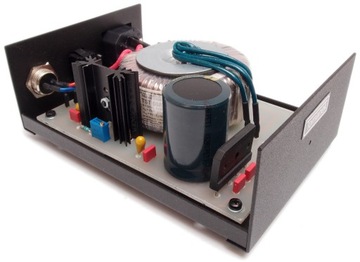

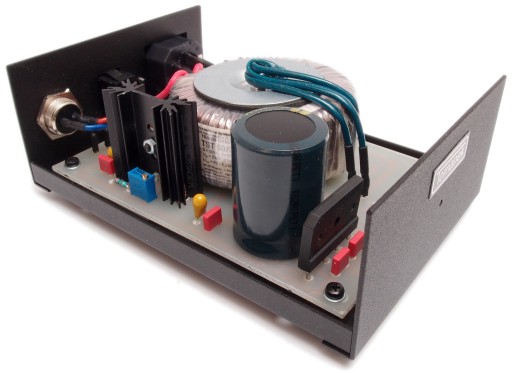

Zasilacz ULPS mini zbudowany jest w oparciu o transformator toroidalny firmy Toroidy, uznanego również w branży audio dostawcę transformatorów.

Za stabilizację napięcia wyjściowego odpowiada wysokiej jakości kostka LM338T, która zapewnia idealnie stałe napięcie wyjściowe w całym zakresie obciążalności zasilacza, charakteryzując się przy tym bardzo niskim poziomem szumów.

Filtry zasilacza to najwyższej jakości kondensator elektrolityczny o pojemności 10 000 uF do zastosowań audio oraz kondensatory wygładzające - tantalowe oraz ceramiczne.

Mostek o obciążalności 10 A zapewnia zasilaczowi bezproblemowy start (wytrzymuje duży prąd rozruchowy, który płynie przez układ w momencie załączenia zasilania - ładowanie kondensatora elektrolitycznego o bardzo dużej pojemności).

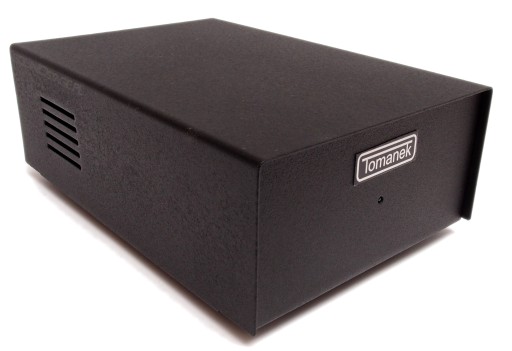

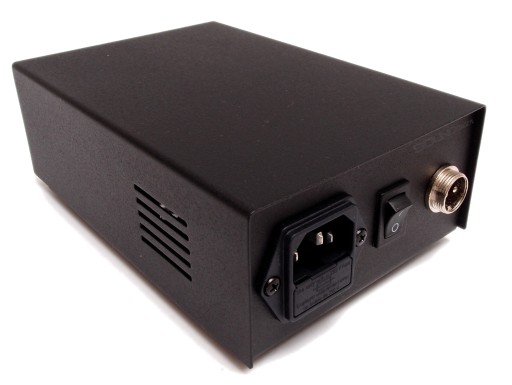

Zasilacz zamknięty jest w wytrzymałej obudowie z lakierowanej proszkowo blachy stalowej.

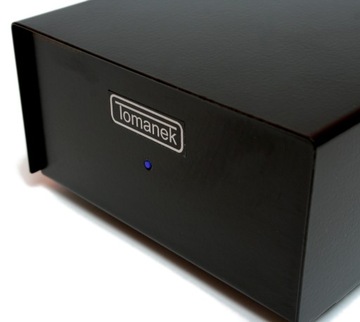

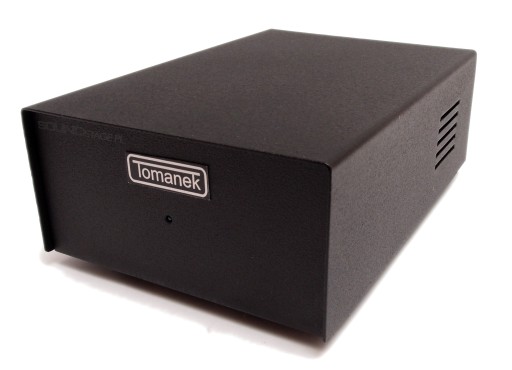

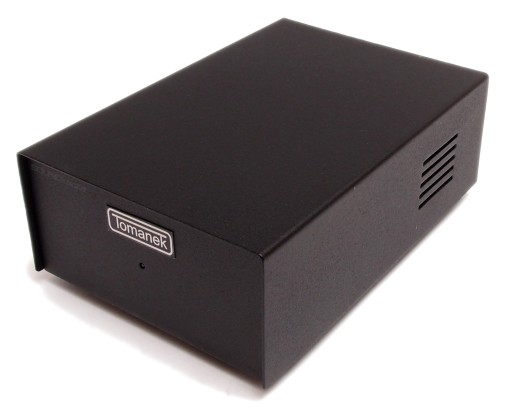

Na froncie obudowy zamontowana jest dioda sygnalizująca pracę zasilacza oraz logo producenta.

Kabel wyjściowy DC (od zasilacza do DAC) jest dodatkowo zabezpieczony oplotem poliestrowym co nadaje mu także efektowny wygląd. Obecnie nie dodajemy już filtra na przewodzie widocznego na zdjęciu.

Konstrukcja zasilacza jest uniwersalna, dlatego też parametry zasilacza ULPS mini (napięcie wyjściowe, maksymalny prąd obciążenia) dobiera się na etapie produkcji poprzez zastosowanie odpowiednich komponentów do zakładanego napięcia i obciążalności.

Oznacza to, że zasilacz można dostosować DAC-ów różnych producentów zastępując ich zazwyczaj marnej jakości zasilacze na sprzęt klasy "pro".

Prosimy składając zamówienie podać jakie napięcie i prąd obciążenia ma oryginalny zasilacz do DAC-a oraz jaki jest rozmiar złącza zasilającego przetwornik (przydatna będzie również informacja jaki model przetwornika będzie zasilany). Na podstawie tych informacji zostanie skonfigurowany i dostarczony odpowiednio dobrany zasilacz ULPS Mini.

Aktualną listę zastosowań zasilaczy Tomanek ULPS Mini oraz ULPS KD 502 można naleźć na stronie producenta: http://tomanek.net.pl/webpage/lista-zastosowan-zasilaczy-tomanek.html

Specyfikacja techniczna:

• Wejście: 230V AC, 50Hz, 130mA
• Wyjście: 5-30V DC stabilizowane, 3A max.
• Wymiary obudowy (mm): 165 x 110 x 58
• Waga: ok. 1,2 kg
• Długość przewodu po stronie AC: 150 cm
• Długość przewodu po stronie DC: 100 cm

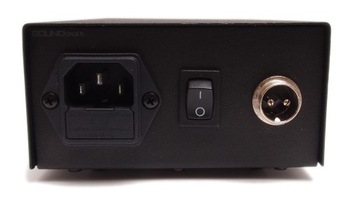

• Zabezpieczenia po stronie AC: bezpiecznik szklany 5x20 mm 1A
• Zabezpieczenia po stronie DC: wbudowane przeciwzwarciowe oraz termiczne (automatyczne)
