Комплект привода для откатных ворот FAAC 740

Zestaw napęd siłownik do bramy przesuwnej FAAC 740

Siłownik do bram przesuwnych

do użytku przydomowego dla skrzydła

o maksymalnym ciężarze 500kg!

Skład oryginalnego, katalogowego zestawu:

• Napęd 740 z wbudowaną centralą 748 D
• Odbiornik radiowy 2-kanałowy RP 868 MHz
• Enkoder przeciwzgnieceniowy (wykrywa przeszkody)
• 4x pilot XT4 868MHz
• Listwa zębata 5mb metalowa/ nylonowa
• Lampa sygnalizacyjna Led
• fotokomórki z regulowanym katem widzenia XP20D
• Magnetyczne wyłączniki krańcowe
• Klucz awaryjnego otwierania (w przypadku braku zasilania)
• Komplet elementów mocujących
• Podstawa pod siłownik
• Karta gwarancyjna Faac Polska
• instrukcja montażu w języku polskim (do pobrania również w zakładce "dodatkowe informacje")
• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC

Napęd 740 z wbudowaną centralą 748D

Zasilanie 230V (+6% - 10%) 50 Hz

Pobór mocy 350W

Pobór prądu 1,6A

Maks.siła ciągu 450N

Maks.moment obrotowy 18Nm

Koło zębate Z16

Prędkość przesuwu 12 m/min.

Wyłącznik krańcowy magnetyczny

Zabezpieczenie termiczne 1400°C

Stopień ochrony IP 44

Ciężar 10kg

Zakres temperatur pracy -20°C + 55°C

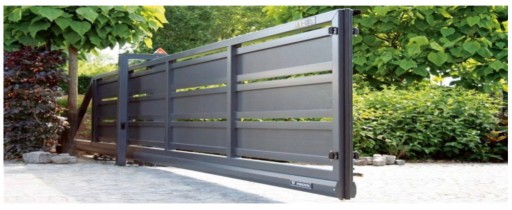

Modele 740 przeznaczony jest do automatyzacji bram wjazdowych o długości max. 15m i ciężarze do 500kg. Zastosowane w nich silniki 230V zapewniają większą siłę pracy niż w modelach 12/24V, a ich konstrukcja oparta wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Centrala sterująca 748D

Centrala 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (tzw. opcja furtki - przejście dla pieszych), regulowane spowolnienie i wyhamowanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych.

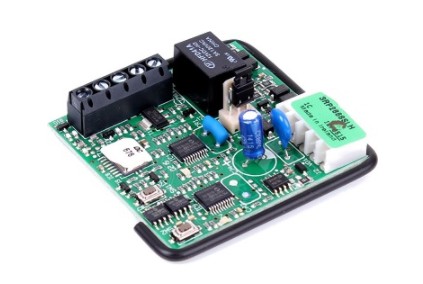

Odbiornik wewnętrzny 2-kanałowy RP 868MHz

• Odbiornik z wbudowaną anteną,
• częstotliwość pracy 868MHz,
• napięcie zasilane z centrali przez złącze 20/30 Vdc,
• pobór prądu 20mA,
• pamięć 250 pilotów,
• podłączenie: szybkozłącze

Zabezpieczenie przeciwzgnieceniowe - ENKODER

Napęd FAAC GENIUS Blizzard 500 ENC z wbudowanym enkoderem (czujnik przeciwzgnieceniowy). Gdy brama napotka przeszkodę w trakcie ruchu, automatycznie zatrzyma się aby zapewnić użytkownikom bezpieczeństwo

4x Pilot XT4 868MHz

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

Lampa Led

• ostrzega, że brama została wprawiona w ruch
• element bezpieczeństwa , zwłaszcza po zmroku gdy przy  bramie jest ciemno
• wbudowana antena zwiększająca zasięg pilotów

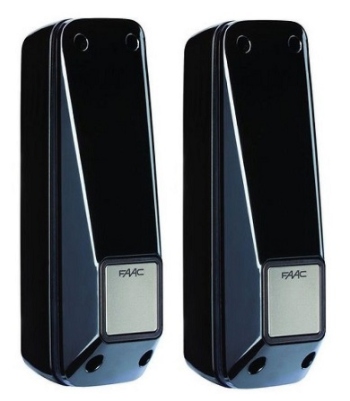

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

Dane techniczne:

- zasięg działania: 20m

- wymiary: 35x105x25mm

- Czas opóźnienia: 13ms

- pobór prądu: 50mA

- stopień ochrony: IP54

- typ styków: N.C.

- maksymalne obciążenie styków: 60mA/24Vdc

- zasilanie 24Vdc/24Vac

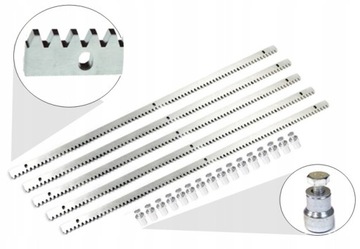

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

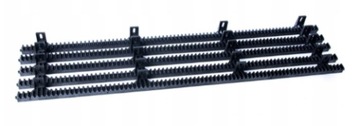

Listwy poliamidowe z rdzeniem metalowym do maksymalnej wagi bramy 300 kg

• cicha praca
• sposób mocowania: przykręcane na farmery (blachowkręty)

W przypadku braku informacji o listwie zębatej, dołączamy listwę metalową ocynkowaną.

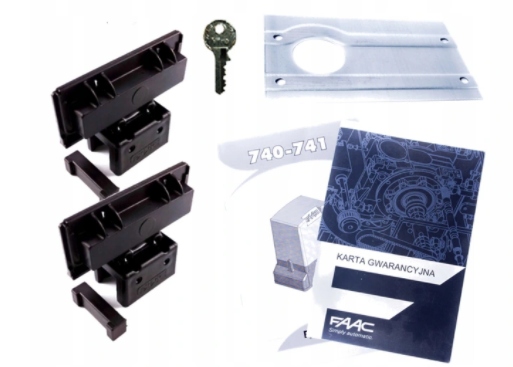

Elementy montażowe

• magnetyczne wyłączniki krańcowe,
• klucz awaryjnego otwierania ( w przypadku braku zasilania),
• komplet elementów mocujących,
• podstawa pod siłownik,
• karta gwarancyjna,
• instrukcja montażu w języku polskim
