Sterownik umożliwia sterowanie pompą wody , elektrozaworem lub innym urządzeniem wykonawczym na

podstawie poziomu wody w zbiorniku. Pomiar dokonywany jest przez przewody (sondy) zanurzone w wodzie lub

poprzez czujniki pływakowe. Obsługuje do 3-4 sond lub 10 czujników pływakowych. Sterownik posiada 2 niezależne

kanały z przekaźnikami na wyjściu. Posiada także podświetlany wyświetlacz lcd z informacjami w języku polskim.

Dodatkowo posiada przekaźnikowe wyjście alarmowe. Pomiar dokonywany jest co około 6 sekund. Sterownik

umożliwia pracę w konfiguracji dla napełniania zbiornika jak i jego opróżniania.

Najlepszy sterownik na rynku, wyróżnia się następującymi cechami:

- posiada wyświetlacz LCD z licznikiem wypompowanych litrów cieczy jak i pamięcią poziomów MIN i MAX

- współpracuje zarówno z sondami jak i czujnikami pływakowymi zwiernymi

- posiada dodatkową funkcję (ALARM) czyli wyjście przekaźnikowe mogące sterować dodatkowym urządzeniem zewnętrznym.

- wysoka jakość wykonania: profesjonalne obwody drukowane, wykonany w technice cyfrowej, większość elementów w technologii smd, obudowa frezowana na maszynie cnc

- posiada 3 wyjścia (WYJŚCIE 1 , WYJŚCIE 2 i ALARM) przekaźnikowe zwierne więc można sterować dowolnymi urządzeniami zewnętrznymi zarówno na 12VDC jak i po zastosowaniu przekaźnika / stycznika na inne napięcia jak 230VAC czy 24V.

.

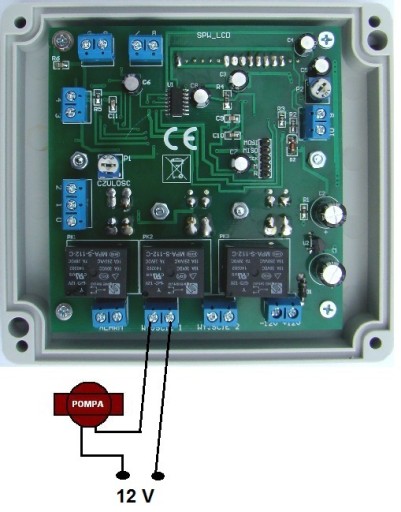

Podłączenie sterownika i pompy 12V (sterowanie bezpośrednie, kanał nr 1) wg poniższego rysunku:

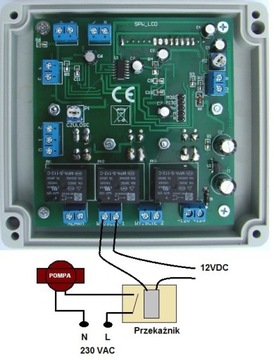

Podłączenie sterownika i typowej pompy 230VAC (kanał nr 1) wg poniższego rysunku z zastosowaniem zewnętrznego przekaźnika:

W powyższym przykładzie użyto przekaźnika zewnętrznego z cewką 12VDC. Zasilanie „12VDC” może być z

tego samego źródła które zasila sterownik. W tym przypadku „WYJŚCIE 1” załącza przekaźnik a dopiero jego styki

załączają pompę na inne napięcie np.. 230VAC, 24V itd. Oczywiście należy podłączyć wtedy także napięcie

zasilające pompę ( w przykładzie 230VAC). Można zastosować wiele typów przekaźników o napięciu cewki 12VDC i

stykach zwiernych na odpowiednie napięcie np. RELPOL RM85.

.

Analogicznie możemy podłączyć kanał nr 2 jak i wyjście alarmowe. Bezpośrednio na styki sterownika

„WYJSCIE 1” , „WYJSCIE 2” i „ALARM” można podawać do 12V (przykład na stronie 1) a jeśli napięcie odbiornika

jest wyższe to konieczne jest zastosowanie przekaźnika zewnętrznego (przykład na stronie 2 instrukcji)

.

Oczywiście należy także podłączyć zasilanie sterownika 12VDC odpowiednio do złącza -12V oraz +12V. Zasilanie prądem stałym stabilizowanym z zasilacza lub akumulatora.

.

Elementami pomiarowymi są sondy (przewody) zanurzone w wodzie lub czujniki pływakowe zwierne NO (zwarte gdy są zalane wodą).

Jeśli elementami pomiarowymi będą czujniki pływakowe, należy zastosować czujniki zwierne NO, czyli gdy

nie ma wody są rozwarte a gdy czujniki są zalane wodą pozostają zwarte. Można podłączyć do 10 czujników (10

poziomów cieczy). W takim przypadku przewodność elektryczna cieczy nie ma znaczenia więc można sterować

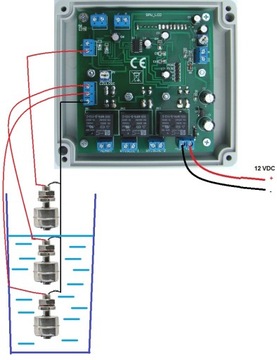

poziomem cieczy nie przewodzącej prądu. Podłączenie czujników wg poniższego schematu czyli jeden przewód

każdego czujnika do złącza „0” , natomiast pozostałe przewody poszczególnych czujników do złącz „1” do „10”.

Oczywiście czujniki muszą być przeznaczone do pracy w pełnym zanurzeniu. Styk czujnika musi być

minimum na napięcie 10V i prąd 0,1A. Na tym przykładzie ciecz zalewa 2 dolne czujniki czyli sterownik wskaże „Poziom 2”.

.

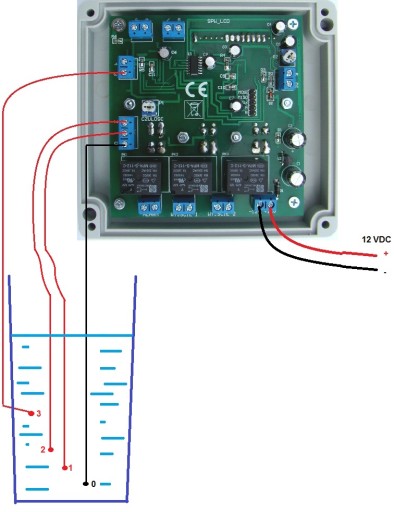

Jeśli elementami pomiarowymi będą sondy zanurzone w wodzie, należy użyć sond ze stali nierdzewnej np.

A2, A4 w postaci np. większych śrub. Oczywiście w tym przypadku sterownik działa na zasadzie przepuszczania

bardzo małego prądu przez ciecz więc musi ona przewodzić prąd. W przypadku takiego sterowanie zalecane jest

użycie 3-4, maksymalnie 5 sond (max ilość zależy od przewodności danej cieczy). Przepuszczany prąd jest bardzo

mały i bezpieczny: napięcie 2-3V, kilka-kilkadziesiąt uA. Podczas montażu sond zwrócić uwagę by sondy nie dotykały boków zbiornika

wodnego. Podłączenie sond wg poniższego schematu czyli sonda „0” jest na dnie zbiornika natomiast kolejne sondy

są umieszczone wyżej. Na tym przykładzie ciecz zalewa 3 sondy czyli sterownik wskaże „Poziom 3”.

W obu przypadkach przewody do sond/czujników mogą mieć nawet kilkadziesiąt metrów długości, przekrój przewodu min 0,5mm2. Należy unikać kładzenia przewodów sond wzdłuż innych przewodów, szczególnie zasilających.

.

Wybór trybu pracy sterownika

Żeby wybrać tryb działania sterownika czyli napełnianie lub opróżnianie zbiornika należy przy odłączonym

zasilaniu nacisnąć i przytrzymać F3 po czym włączyć zasilanie, pojawi się napis „USTAW TRYB PRACY”, należy

zwolnić F3 i wybrać tryb odpowiednio F1=opróżnianie lub F2=napełnianie. Tryb zostanie zapisany i sterownik

przejdzie do normalnej pracy po kilku sekundach. Tryb pracy jest pamiętany także po odłączeniu zasilania sterownika

i odnosi się do całego sterownika ( kanały 1 i 2 pracują zawsze w tym samym ustawionym trybie)

.

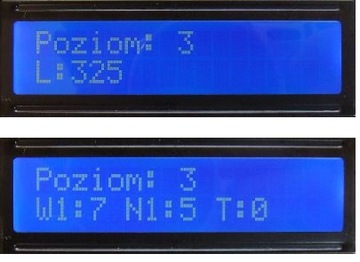

Wyświetlacz LCD

Sterownik wyposażono w wyświetlacz LCD na którym w górnej linii wyświetlany jest poziom cieczy natomiast w dolnej cyklicznie wyświetlane są (zmiana co 6 sekund) :

– „L” (licznik litrów cieczy)

– „MIN” i „MAX” (zapamiętany maksymalny i minimalny poziom cieczy)

– „W1”, „N1” i „T” (odpowiednio W1 to ustawiona wyższa sonda kanału 1 , N1 to niższa sonda kanału 1 a T to

tryb pracy – 0=opróżnianie a 1=napełnianie)

– „W2”, „N2” i „A” (W2 i N2 to analogicznie sondy kanału 2 natomiast A to sonda alarmowa)

Przyciski funkcyjne

W czasie normalnej pracy możemy użyć przycisków F1, F2 i F3. Należy nacisnąć i przytrzymać kilka sekund dany

przycisk. Opis ich funkcji :

– F1 kasuje licznik litrów wypompowanej cieczy (odnosi się do kanału 1)

– F2 wejście do menu sterownika

– F3 kasuje pamięc minimalnego I maksymalnego poziomu cieczy (MIN I MAX)

.

Licznik wypompowanej cieczy

Sterownik wyposażono w licznik wypompowanej cieczy odnoszący się do kanału 1 w litrach. Licznik na

bieżąco jest zwiększany co 10 okresów pomiarowych (po 6s) czyli co minutę załączonego przekaźnika wyjścia 1

(pracy pompy). Stan licznika jest co około 24h zapisywany do pamięci nieulotnej urządzenia. Także po włączeniu

zasilania sterownika stan licznika jest odczytywany od ostatniego zapisu z pamięci. Licznik można skasować

przyciskiem F1 lub skasowany zostanie automatycznie po przepełnieniu czyli przekroczeniu 999999999 litrów czyli

prawie 100 tyś m3 cieczy.

Aby licznik poprawnie liczył należy podać wydajność pompy (ilość litrów na minutę pracy). W tym celu

odłączyć zasilanie sterownika, nacisnąć i przytrzymać F1 oraz włączyć zasilanie. Dalej przyciskami F2 i F3 podajemy

wydajność pompy (zakres 1-500 litrów na minutę ) a F1 zatwierdzamy. Ustawiona wydajność pompy jest pamiętana

po odłączeniu zasilania sterownika.

.

Pamięć poziomu MIN i MAX

Sterownik posiada pamięć odnotowanego najniższego poziomu cieczy jak i najwyższego. Pamięć ta jest

kasowania przy odłączeniu zasilania lub przyciskiem F3 z ekranu głównego.

.

Menu sterownika

Po wejściu do menu sterownika (F2) kolejno ustawiamy następujące parametry:

– sondę wyższą kanału 1 (W1) w zakresie 2 do 10

– sondę niższą kanału 1 (N1) w zakresie 1 do 9 (ale max musi być niższe niż W1)

– sondę wyższą kanału 2 (W2) w zakresie 2 do 10

– sondę niższą kanału 2 (N2) w zakresie 1 do 9 (ale max musi być niższe niż W2)

– sondę alarmu (SONDA AL.)w zakresie 1-10

– opóźnienie alarmu (OPOZ. AL.)w zakresie 1-10 (jednostką jest jeden 6 sekundowy okres pomiarowy)

Oczywiście ustawienia menu są pamiętane po odłączeniu zasilania.

.

Opis działania sterownika:

.

Jeśli sterownik jest w trybie opróżniania jego działanie jest następujące. Dla przykładu opisany

zostanie kanał 1 (ustawiono sondę wyższą W1 =7 oraz niższą N1=5). Poziom wody będzie rósł, gdy dojdzie do

sondy wyższej (poziom 7) zostanie włączone wyjście 1 czyli zacznie pracę pompa opróżniająca zbiornik. Dopiero gdy

poziom wody znajdzie się poniżej N1 (czyli w tym przykładzie 4 lub mniej) pompa zostanie wyłączona. Gdy poziom

wody ponownie wzrośnie do 7 pompa zostanie włączona po raz kolejny. Różnica między W1 a N1 zapewnia

histerezę by pompa nie była załączana co chwilę w przypadku np. falowania powierzchni cieczy.

Analogicznie działa kanał 2 odnosząc się do ustawionych W2 i N2 sterując przekaźnikiem „wyjście 2”.

Natomiast wyjście alarmowe w trybie opróżniania działa w podobny sposób odnosząc się do jednej

elektrody/czujnika (AL) oraz opóźnienia załączenia wyjścia alarmowego. Dla przykładu jeśli ustawimy w menu sondę

AL jako 8 i opóźnienie jako 1 a poziom wody będzie rósł to wyjście ALARM zostanie załączone od razu (po 1

odczycie poziomu cieczy który => AL) gdy ciecz dojdzie do poziomu =>8 a wyłączone gdy ciecz zejdzie poniżej tego

poziomu (7 lub mniej). Jeśli jednak ustawimy opóźnienie (OPOZ. AL) np. na 2 to wyjście alarmowe zostanie

załączone dopiero gdy po 2 kolejnych pomiarach poziom cieczy pozostanie =>8, analogicznie jeśli OPOZ AL =5 to

żeby załączyć wyjście alarmowe przez 5 kolejnych pomiarów poziom cieczy musi być =>8. Jeśli podczas któregoś z

pomiarów (dokonywane co 6s) poziom cieczy będzie niższy (czyli 7 lub mniej) to odliczanie pomiarów zaczyna się od

początku. Opóźnienie OPOZ AL dotyczy tylko włączania wyjścia alarmowego, gdy już zostanie ono włączone to

wystarczy jeden odczyt poniżej AL (7 lub mniej) żeby wyłączyć to wyjście. Samo podłączenia urządzenia

(sygnalizator, dodatkowa pompa, elektrozawór itp.) tak samo jak w przypadku wyjść 1 i 2 czyli jak na pierwszym

rysunku. Zawsze należy stosować maksymalne możliwe opóźnienia z uwagi na trwałość styków przekaźnika.

.

Jeśli sterownik jest w trybie napełniania jego działanie jest następujące. Dla przykładu opisany zostanie

kanał 1 (ustawiono sondę wyższą W1 =7 oraz niższą N1=5). Poziom wody będzie obniżał się, gdy zejdzie poniżej N1

(czyli w tym przykładzie 4 lub mniej) załączone zostanie wyjście 1 czyli uruchomiona pompa która zacznie napełniać

zbiornik. Gdy poziom wody podniesie się do W1 czyli 7 wyjście 1 zostanie wyłączone. Dalej gdy poziom wody

ponownie spadnie poniżej N1 pompa zostanie uruchomiona powtórnie. Różnica między W1 a N1 zapewnia histerezę

by pompa nie była załączana co chwilę w przypadku np. falowania powierzchni cieczy.

Analogicznie działa kanał 2 odnosząc się do ustawionych W2 i N2 sterując przekaźnikiem „wyjście 2”.

Natomiast wyjście alarmowe działa w analogiczny sposób jak powyżej w przykładzie opróżniania zbiornika

tylko odwrotnie, czyli wyjście jest włączone gdy poziom cieczy <=AL a wyłączone gdy poziom cieczy jest powyżej

AL więc w tyn trybie należy nastawiać AL na max 9 choć realnie zwykle ustawiane będzie to niżej.

Ustawienia sond kanału 2 mogą być dowolne (więc zarówno takie jak kanału 1 lub też różne od kanału 1).

Oczywiście ustawione w menu i używane (czyli podłączone odbiorniki) sondy kanałów 1 i 2 oraz wyjścia alarmowego

muszą być fizycznie zamontowane, natomiast pozostałe wejścia sond mogą pozostać nie podłączone. Oczywiście

należy pamiętać że jeśli używamy ponad 3-4 poziomy cieczy to zamiast sond należy zastosować czujniki pływakowe

zwierne NO.

Dane techniczne:

- zasilanie 12VDC stabilizowane (11-13VDC)

- pobór prądu do 150mA

- dwa wyjścia zwierne wyjście 1 i 2 o obciążalności max 4A

- wyjście zwierne (ALARM) o obciążalności max 1A

- waga 0,3kg

Tu mozna pobrać instrukcje :  http://cosmogate.pl/slawek/INS/SCD.pdf

Sterownik jest fabrycznie nowy.

.

W zestawie jest sterownik + polska instrukcja elektroniczna (PDF).
