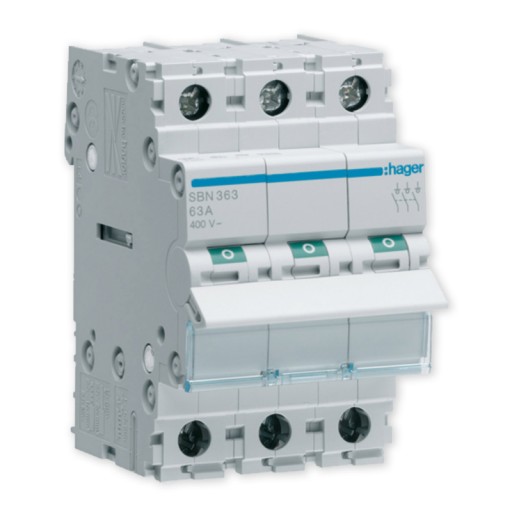

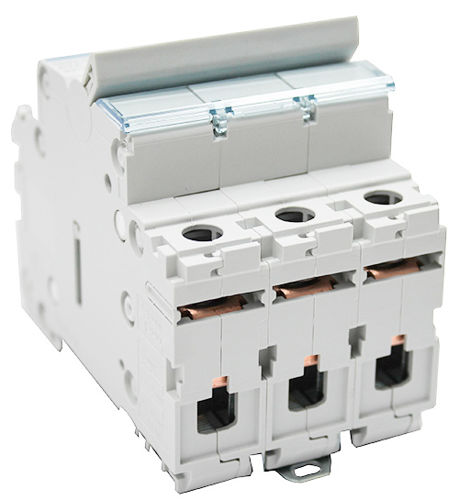

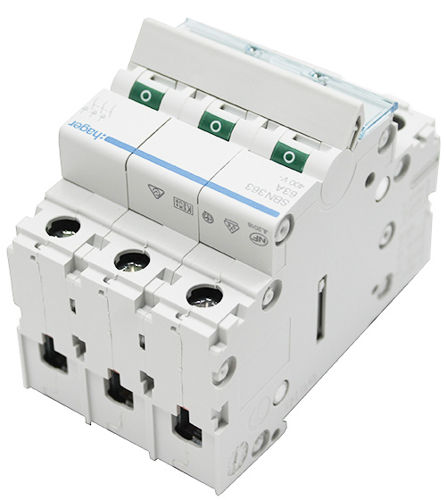

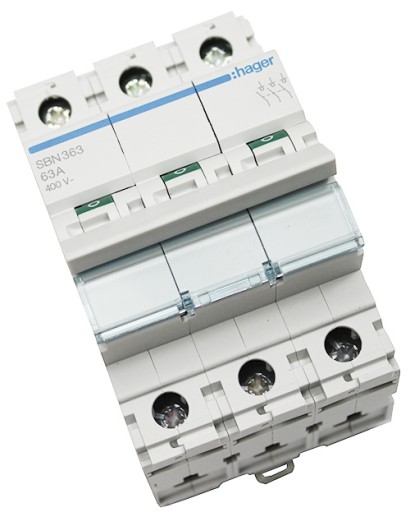

Модульный выключатель-разъединитель HAGER FR 3P 63A SBN363

ROZŁĄCZNIK IZOLACYJNY WYŁĄCZNIK GŁÓWNY TRÓJBIEGUNOWY HAGER FR 3P 63A SBN363

• Prąd znamionowy In: 63 A
• Liczba biegunów: 3 P
• Liczba modułów: 3
• Napięcie znamionowe łączeniowe Ue (AC): 230/400 V
• Znamionowe napięcie izolacji Ui: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
• Częstotliwość znamionowa: 50/60 Hz
• Rodzaj podłączenia: ze śrubą
• Całkowite straty mocy dla prądu znamionowego: 6,9 W
• Wytrzymałość mechaniczna (liczba cykli): 60000
• Przekrój przewodu elastycznego (linka) w zacisku: do 16 mm²
• Przekrój przewodu sztywnego (drut) w zacisku: do 25 mm²
• Temperatura pracy: -20 do 50 °C
• Temperatura magazynowania: -40 do 80 °C
• Wysokość produktu: 83 mm
• Szerokość produktu: 52,5 mm
• Głębokość produktu: 68 mm

Charakterystyka ogólna

Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci.Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.Rozłączniki izolacyjne dzieli się na w zależności od ich biegunów. Dzielimy je na 1-biegunowe, 2-biegunowe, 3-biegunowe oraz 4-biegunowe. Pierwsze są przeznaczone do rozłączania faz, a więc odcinania dopływu prądu w określonych częściach instalacji. Drugie do całkowitej izolacji danego obwodu od sieci. Rozłączniki izolacyjne 3-biegunowe służą z kolei do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Ostatnie natomiast do całkowitej izolacji obwodu od sieci.

Opis produktu

Do rozłączania wszystkich typów obwodów prądowych. Zgodność z PN-EN 60943-3 dla całego zakresu oraz PN-EN 60669-1 dla zakresu od 16 A do 63 A. Wszystkie rozłączniki posiadają zielone/czerwone pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika. Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx.
