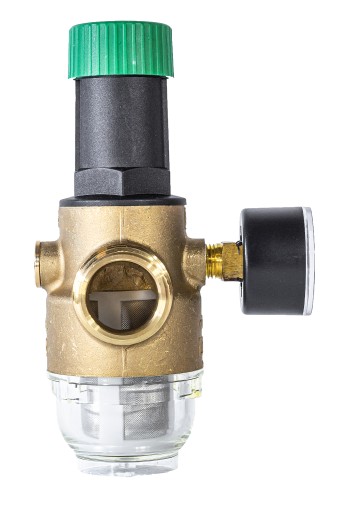

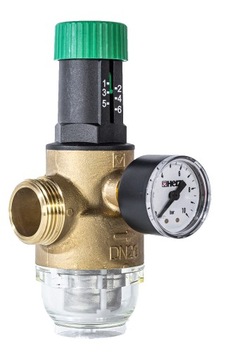

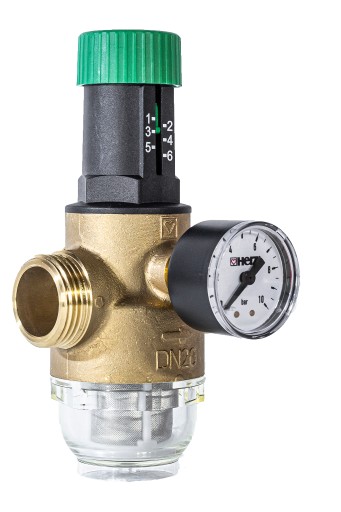

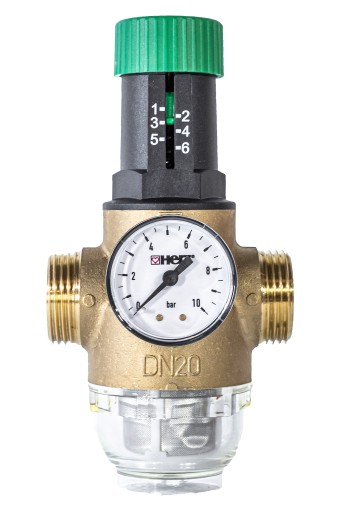

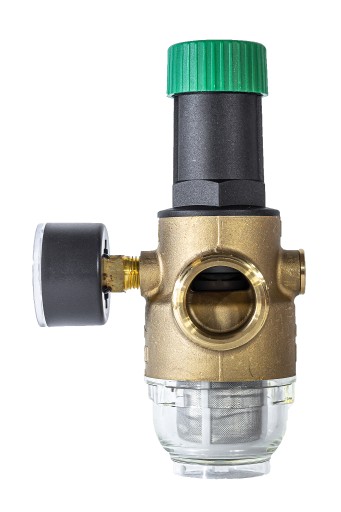

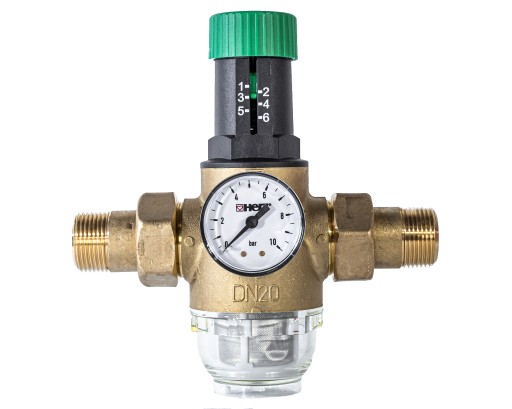

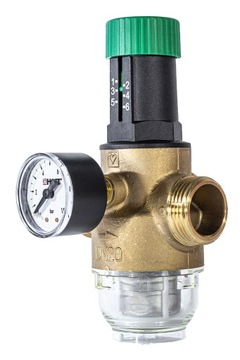

РЕДУКТОР ДАВЛЕНИЯ ВОДЫ ГЕРЦ, ФИЛЬТР 3/4 ДЮЙМА

REDUKTOR CIŚNIENIA HERZ 3/4"

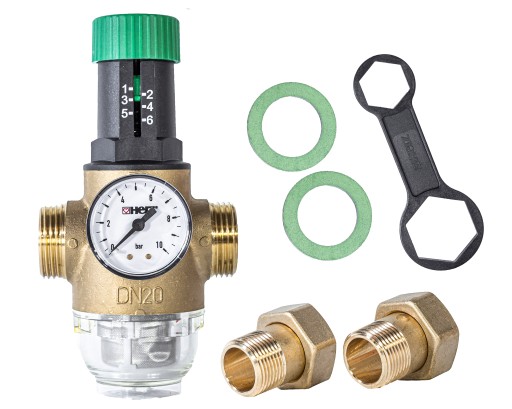

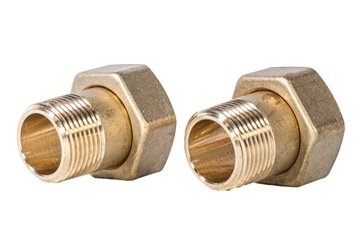

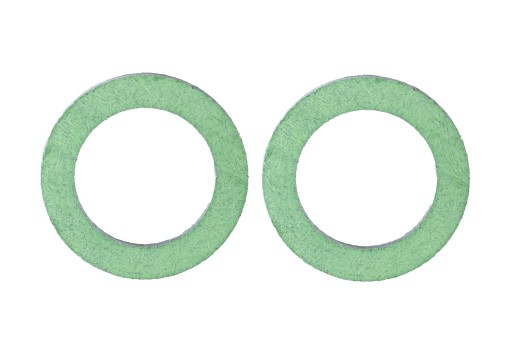

z FILTREM +KLUCZ + MANOMETR + PÓŁŚRUBUNKI DN20 +USZCZELKI

Zastosowanie i konserwacja

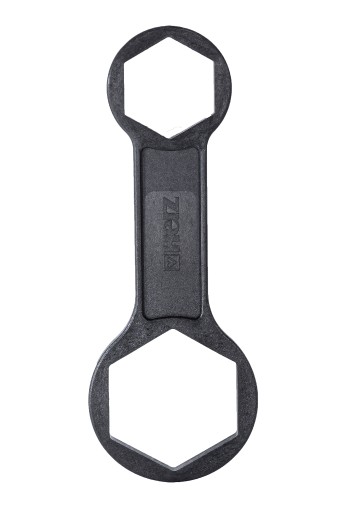

Membranowy reduktor ciśnienia przeznaczony jest do zabezpieczenia instalacji przed nadmiernym ciśnieniem (zmniejsza ciśnienie na wejściu do poziomu ciśnienia roboczego). Może być również stosowany w systemach ogrzewania w celu ochrony kotła przed wzrostem ciśnienia. Ciśnienie wyjściowe jest regulowane i nie ulega zmianie wraz ze zmianą ciśnienia wejściowego. Regulacji dokonuje się przez obracanie zielonym pokrętłem. Obracając pokrętło w lewo, zwiększa się ciśnienie wyjściowe. Obrócenie pokrętłem poza zakres nastaw na reduktorze może spowodować jego uszkodzenie. Zalecamy maks. ciśnienie wyjściowe 4 bar dla instalacji domów jednorodzinnych (długa żywotność, niższe koszty). Przy każdym nowym ustawieniu ciśnienia wyjściowego, odbiór wody powinien być otwarty i zamknięty. Zaleca się przeprowadzenie konserwacji membranowego reduktora ciśnienia przez autoryzowanych instalatorów, zgodnie z normą DIN 1988. Należy sprawdzać stan filtra w reduktorze kilka razy w roku i, jeśli jest to konieczne, oczyścić lub wymienić go na nowy. Klucz do konserwacji jest dołączony w każdym opakowaniu reduktora ciśnienia.

Wykonanie

• Korpus: mosiądz kuty z EN 12165; CW626N
• Pokrywa: PA 6.6
• Membrana: EPDM
• Sprężyna: stal sprężynowa
• Prowadnica sprężyny: stal nierdzewna
• Uszczelnienia: EPDM
• Pokrętło: PA 6.6, zielone
• Filtr: stal nierdzewna
• Osłona filtra: PA12, przezroczysta (dla artykułów 1 2682 1X)
• Osłona filtra: mosiądz CW626N (dla artykułów 1 2682 2X)

Parametry techniczne

• Maksymalne ciśnienie wejściowe: 16 bar
• Zakres ciśnienia wyjściowego: 1 - 6 bar
• Nastawa fabryczna: 3 bar
• Temperatura maksymalna: 40 °C (dla artykułów 1 2682 1X)
• Temperatura maksymalna: 70 °C (dla artykułów 1 2682 2X)
• Skala manometru: 0 - 10 bar
• Gęstość siatki filtra: 0,3mm
• Medium: woda
• Norma: EN 1567
• Przyłącze manometru: 1/4" F (ISO 228-1)
• Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i IS0228
