ПОТОЛОЧНЫЙ НАСТЕННЫЙ ВЕНТИЛЯТОР VENTS SILENTA 100 ТАЙМЕР ДАТЧИК ВЛАЖНОСТИ SILENT

WENTYLATOR ŚCIENNO-SUFITOWY

VENTS SILENTA 100 MTHL

wyłącznik czasowy (timer) oraz czujnik wilgoci (higrostat)

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 100 mm
• DŁUGOŚĆ KRÓĆCA - TYLKO 66 mm
• WYSOKA WYDAJNOŚĆ - MAX 78 m3/h
• ENERGOOSZCZĘDNY SILNIK - TYLKO 7,0 W
• GŁOŚNOŚĆ - TYLKO 26 dB(A) / 3 m
• ŁOŻYSKA KULOWE W STANDARDZIE
• LAMPKA KONTROLNA OZNACZAJĄCA STAN PRACY WENTYLATORA
• HIGROSTAT - CZUJNIK WILGOCI - 60 ÷ 90 %
• TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.
• KRÓTKI KRÓCIEC MONTAŻOWY - TYLKO 6,6 cm
• MOŻLIWOŚĆ MONTAŻU ZAWORU ZWROTNEGO ZAPOBIEGAJĄCEGO COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV) - ZAWÓR DOSTĘPNY NA NASZYCH INNYCH AUKCJACH
• RENOMOWANY PRODUCENT - VENTS
• AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)

Jeśli szukają państwo nowoczesnego, a zarazem optymalnie wydajnego wentylatora, to produkt z nowej serii SILENTA M firmy VENTS (wiodącego producenta wentylatorów na rynku europejskim) spełni na pewno państwa oczekiwania. Wentylatory z tej serii, dzięki zastosowanemu niezawodnemu silnikowi z zabezpieczeniem termicznym w połączeniu z ułożyskowaniem kulkowym w standardzie, zapewni optymalną wentylację w pomieszczeniu, jednocześnie nie stwarzając nadmiernego i uciążliwego hałasu (jak większość konkurencyjnych produktów). Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z wysokiej jakości UV-odpornego ABS-u). Dodatkowo wentylatory z tej serii posiadają lampkę kontrolną sygnalizująca stan pracy wentylatora.

OPIS

Nowoczesny wentylator wyciągowy ze stylowym wzornictwem przeznaczony do stosowania w pomieszczeniach prysznicowych, łazienkach, kuchniach i innych pomieszczeniach mieszkalnych. Maksymalna wydajność w połączeniu z niskim poziomem hałasu zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza i niski poziom hałasu. Charakterystyczną cechą wentylatorów z tej serii jest nowoczesne wzornictwo, lampka kontrolna oraz mniejsza niż w standardowych wentylatorach, długość króćca wentylatora.Wentylator może być wyposażony w specjalnie zaprojektowany zawór zwrotny, aby zapobiec  wstecznemu ciągowi i utracie ciepła z pomieszczenia - zawór zwrotny można dokupić na naszych innych aukcjach. Wysoki stopień ochrony IP 34 zapewnia idealne rozwiązanie dla wentylacji łazienki.

ZALETY SILNIKA

Bardzo niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska kulkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki zastosowaniu czujnika wilgotności (higrostat) i wyłącznika czasowego (timera) wentylator załączy się samoczynnie, jeżeli poziom wilgotności w pomieszczeniu przekracza próg czujnika 60-90% wilgotności i pracuje automatycznie, aż poziom wilgotności spadnie do standardowego poziomu - ustawionego wcześniej na odpowiednim potencjometrze), po czym wentylator przełączy się w tryb pracy timera i będzie pracował jeszcze przez czas ustawiony na timerze.

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

W celu wykorzystania wszystkich funkcji wentylator wymagany jest trzyżyłowy przewód elektryczny (od włącznika do wentylatora). Możliwe jest podłączenie wentylatora dwoma przewodami (zacisk L i N), ale w takim przypadku wentylator będzie działa automatycznie w zależności od poziomu wilgotności powietrza w pomieszczeniu.

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - 7,0 W
• Wydatek powietrza - 78 m3/h
• Ciśnienie akustyczne - 26 dB(A)/3m
• Ciśnienie statyczne - 35 Pa
• Pobór prądu - 0,035 A
• Max. temperatura pracy - 45 °C
• Stopień ochrony - IP34
• Waga - 0,48 kg

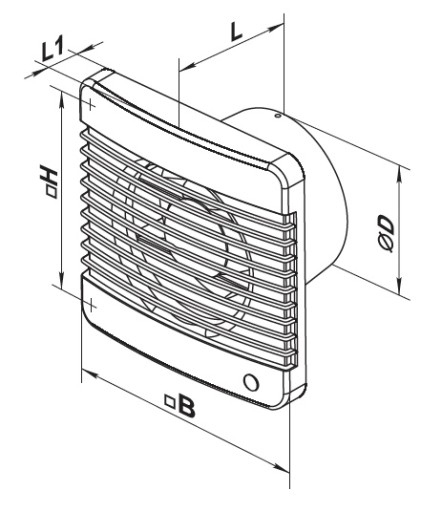

WYMIARY [mm]

• ØD - 100
• B - 159
• H - 135
• L - 89
• L1 - 23

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

• L - Napięcie (podłączone na stałe)
• N - Neutralny (zero)
• LT - Napięcie (przerywane włącznikiem)
• S1 - Włącznik

Poprawne ustawienie wentylatora z czujnikiem wilgoci:

Przy pierwszym podłączeniu przeprowadzić regulację w sposób opisany poniżej:

- ustawić potencjometr od czasu na minimum, a potencjometr od wilgoci na maksimum (potencjometry kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka, kilkanaście sekund i sam wyłączyć. Następnie, cały czas pod napięciem, przekręcamy delikatnie potencjometr od wilgoci powolutku w lewo (przeciwnie do wskazówek zegara) do momentu, kiedy wentylator się załączy, w tym momencie delikatnie cofamy w prawo. Mamy teraz ustawiony tzw. minimalny próg działania czujnika wilgoci. Całą regulację przeprowadzamy oczywiście w pomieszczeniu, w którym wentylator ma docelowo być zamontowany.

Jeżeli mamy instalację trzyżyłową biegnącą od włącznika (np. światła lub oddzielnie przeznaczonego) do wentylatora, to możemy podłączyć trzeci przewód do zacisku LT (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze i włączania wentylatora poza automatyczną funkcją higrostatu.

PRZYKŁAD MONTAŻU

ZAWÓR ZWROTNY

Możliwość montażu zaworu zwrotnego Vents KO 100 zapobiegającego cofaniu się powietrza (w postaci klapek z grubszej folii PCV) - ZAWÓR DOSTĘPNY NA NASZYCH INNYCH AUKCJACH - NIE JEST W KOMPLECIE Z WENTYLATOREM SPRZEDAWANYM W TEJ OFERCIE !!!
