Усилитель звука TPA3116D2, сабвуфер 2x50 Вт_BTE-251

TPA3116D2 wzmacniacz audio 2x50W + 100W subwoofer + Bluetooth

Dane techniczne:

• wzmacniacz mocy audio 2.1 stereo + subwoofer
• wzmacniacz audio dwukanałowy - układ TPA3116D2 produkcji TI Texas Instrument
• wzmacniacz mocy audio pracujący w cyfrowej klasie D
• moc wyjściowa stereo: 50W + 50W
• moc wyjściowa dla subwoofer: 100W
• sygnał wejściowy audio:
• --> standardowe wejście liniowe gnizdo Jack 3,5mm
• --> standardowe wejście liniowe gniazdo szpilkowe
• czułość wejścia liniowego: 600-800mV
• wbudowany filtr aktywny dolnoprzepustowy
• wbudowany przedwzmacniacza
• potencjometr do regulacji wzmocnienie stereo - siły głosu
• potencjometr do regulacji wzmocnienia subwoofera
• potencjometr do regulacji częstotliwości odcięcia głośnika basowego
• sygnał wejściowy audio: bezprzewodowy strumień Bluetooth 4.2
• (wbudowany odbiornik Bluetooth audio)
• zasięg działania Bluetooth do 8 metrów
• napięcie zasilania: 12V do 24Vdc
• rekomendowane napięcie zasilania do osiągnięcia pełnych parametrów
• napięcie = 24V wydajność prądowa >5A
• złącze zasilania DC-JACK 5,5/2,1mm
• impedancja obciążenia głośników: 4Ω 6Ω 8Ω
• złącze do podłączenia głośników do przykręcenia przewodów
• profesjonalnie wykonana płytka drukowana PCB
• dwustronna z metalizacją otworów i solder maską
• wysokiej jakości montaż SMD elementów elektronicznych
• wymiary płytki drukowanej: 101mm x 100mm x 25mm

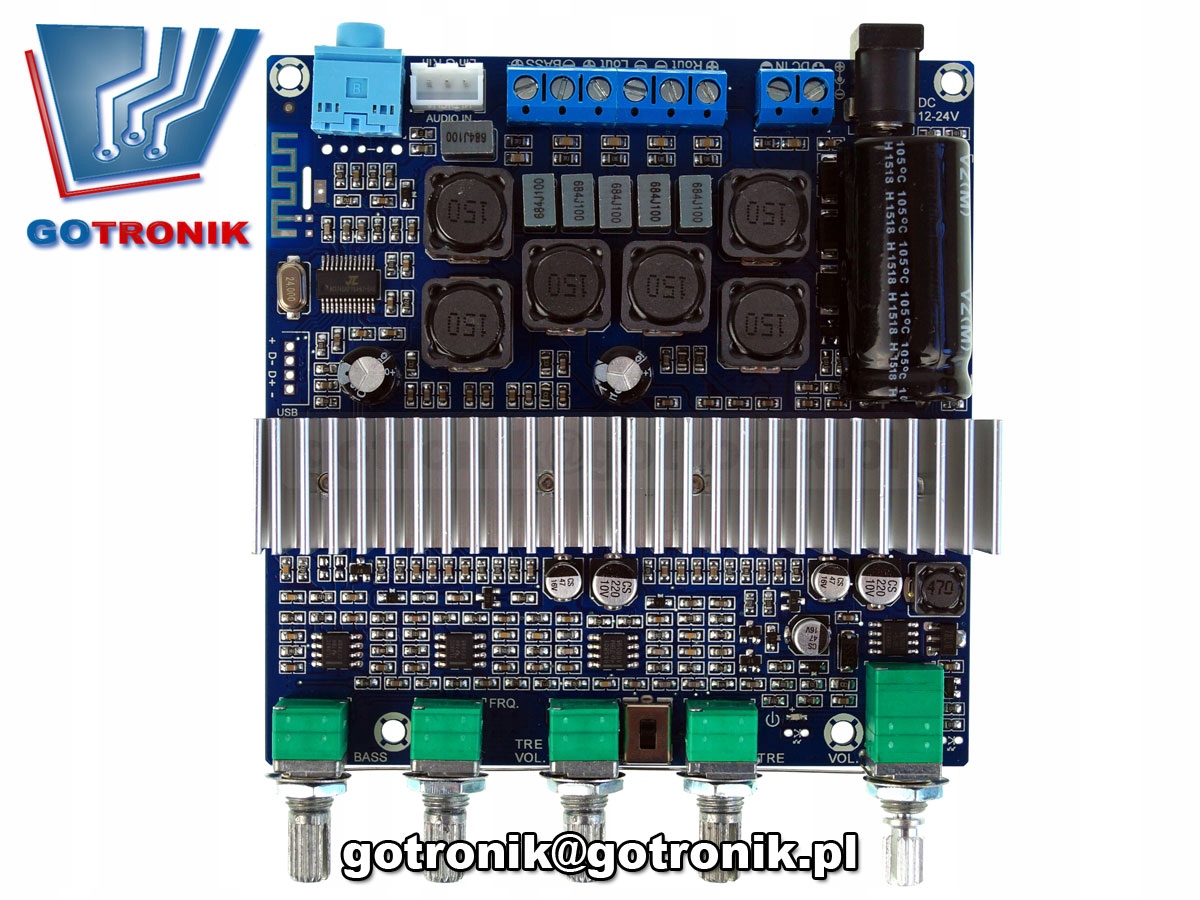

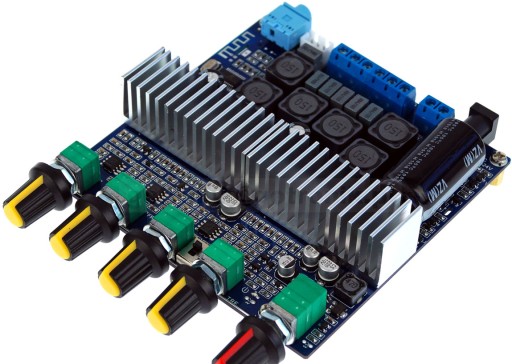

Moduł wzmacniacza mocy audio typu 2.1 czyli w posiadającego dwa kanały stereo o mocy wyjściowej 2x50W + dodatkowy wzmacniacz z aktywnym filtrem dolnoprzepustowym o mocy wyjściowej 100W dla subwoofera. Konstrukcja wzmacniacza oparta o układy TPA3116D2 produkcji Texas Instrument: jeden układ TPA3116D2 w obwodzie stereo 2 x 50W i drugi w pracy mostkowej BTL 1 x 100W. Płytka wzmacniacza jest wyposażona w obwód przedwzmacniacza (regulacja głośności potencjometrem) i filtr aktywny dla głośnika niskotonowego basowego (regulacja potencjometrami wzmocnienia basów i częstotliwości odcięcia). Standardowe wejście liniowe AUX z gniazdem Jack 3,50mm pozwala w łatwy i szybki sposób doprowadzić sygnał audio z odtwarzacza CD, DVD, MP3 lub innego źródła dźwięku. Przewody od głośników czy kolumn przykręcamy do złącz przykręcamy do złącz śrubowych na płytce drukowanej PCB. Napięcie zasilające stałe DC z przedziału od 12V do 26V podajemy na gniazdo DC-JACK. Cały proces konfiguracji - połączenia nie wymaga lutowania przewodów itp. Dodatkowym atutem oferowanego modułu wzmacniacza jest w wbudowany odbiornik strumienia audio wysyłany bezprzewodowo poprzez Bluetooth 4.2.
