РЕГУЛЯТОР-КОНТРОЛЛЕР ДЛЯ СОЛНЕЧНЫХ КОЛЛЕКТОРНЫХ УСТАНОВОК ST-401N SOLARNY TECH

STEROWNIK REGULATOR DO INSTALACJI SOLARNYCH KOLEKTORÓW ST-401N SOLARNY TECH

ST-401 N PWM

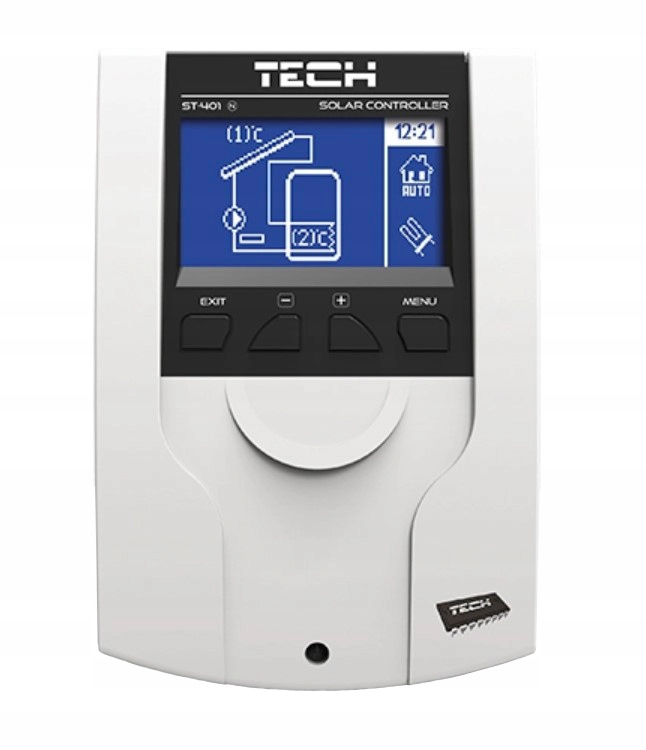

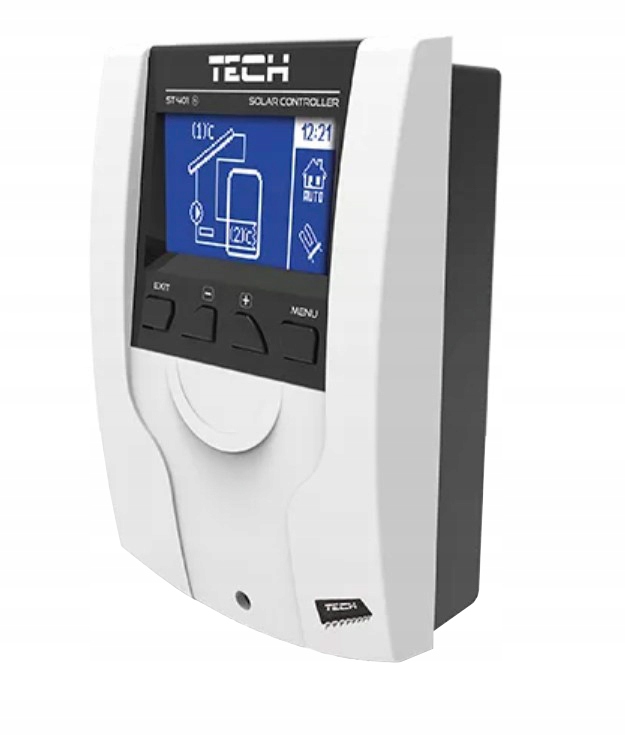

Termoregulator typu ST-401 przeznaczony jest do obsługi instalacji kolektorów słonecznych.

Urządzenie to steruje pracą pompy głównej (kolektorowej) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym.

Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia

Zasada działania:

Termoregulator typu ST-401 przeznaczony jest do obsługi instalacji kolektorów słonecznych. Urządzenie to steruje pompą główną (kolektorową) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym. Opcjonalnie jest możliwość podłączenia dodatkowych urządzeń takich jak pompa mieszająca lub grzałka elektryczna oraz podania sygnału do kotła CO w celu jego rozpalenia. Sterowanie pompą cyrkulacyjną oraz podawanie sygnału rozpalania do kotła CO jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału.

Funkcje realizowane przez sterownik:

• sterowanie pracą pomp
• nadzór i obsługa pracy systemu solarnego
• zabezpieczenie przed przegrzaniem i zamarzaniem kolektora

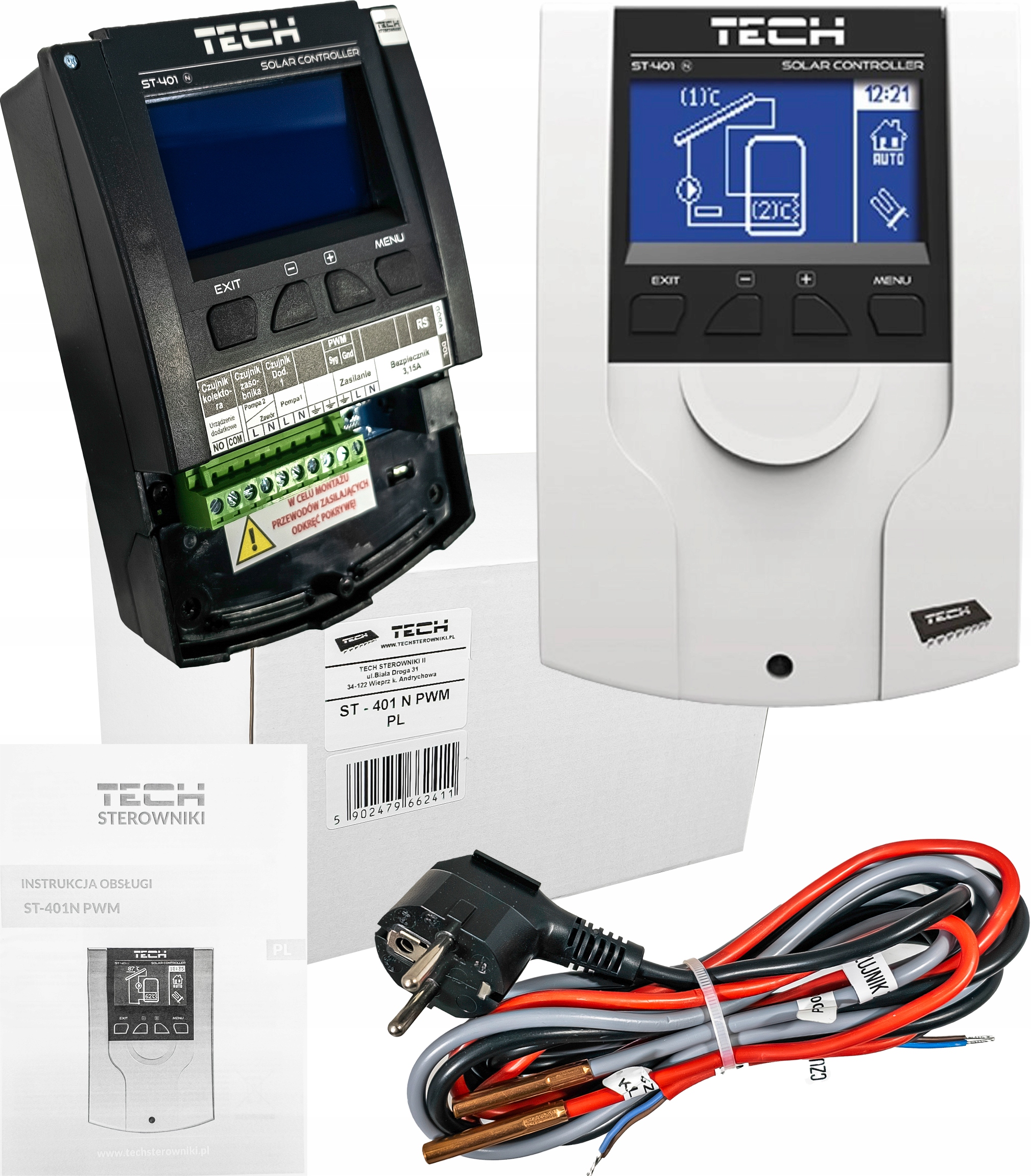

Wyposażenie sterownika:

• duży przejrzysty wyświetlacz
• czujnik temperatury kolektora (~1m, 6mm)
• czujnik temperatury zasobnika ciepła (~2m, 6mm)
• obudowa wykonana z wysokiej jakości materiałów odpornych na wysoką oraz niską temperaturę

Parametry produktu:

• Napięcie zasilania, V, 230V +/- 10% /50Hz
• Maksymalny pobór mocy, W, 4
• Dokładność pomiaru, °C, 1
• Zakres regulacji temperatury, °C, 8÷90
• Wytrzymałość temperaturowa czujnika zasobnika, °C, -25 : 100
• Wytrzymałość temperaturowa czujnika kolektora, °C, -24÷90/-30÷180 (krótkotrwała 200°C)
• Typ czujnika kolektora, , PT1000
• Obciążenie wyjścia pompy kolektora, A, 1
• Obciążenie wyjścia dodatkowego urządzenia, A, 1
