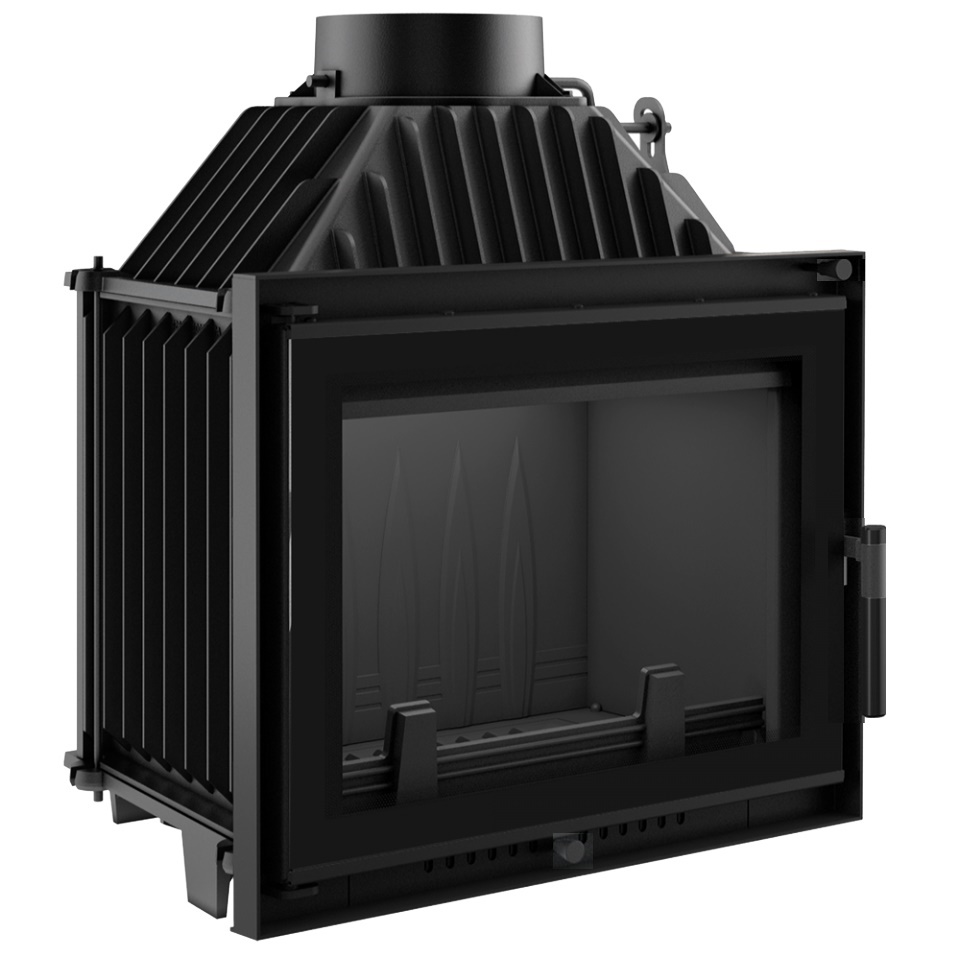

@ КАМИННАЯ ВСТАВКА EKO MAJA 8 DECO fi 150 + ВПУСК

Wkład kominkowy powietrzny żeliwny z szybrem Maja 8 DECO wylot spalin fi 150 + dolot fi 100, moc 8kw

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór, gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Prezentujemy Państwu jeden z najpopularniejszych produktów marki Kratki

Wkład wykonany z wysokiej jakości polskiego żeliwa

Wkład maja to nieduży wkład żeliwny o bardzo dobrym stosunku ceny do jakości.

Kominek o ponadczasowym wzornictwie, to pierwszy wybór wśród osób poszukujących klasycznego wkładu.

Efektywność ogrzewania można zwiększyć stosując zamiast tradycyjnych prostych rur spalinowych rury radiacyjne.

W standardzie Kominek posiada:

• ozdobą szybę typu glass
• system czystej szyby
• perforowaną klamkę
• szyber
• deflektor
• ruszt
• popielnik
• dolot fi 100

Wkład fabrycznie nowy bezpośrednio z linii produkcyjnej.

W ofercie posiadamy dedykowane obudowy do tego wkładu. Jesteśmy też producentem obudów, więc możliwe są modyfikacje.

Informacje o produkcie:

• wkład wykonany z żeliwa
• minimalna grubość żeliwa 8 mm
• zakres mocy grzewczej od 3 do 10kW
• posiada ruszt i popielnik, co ułatwia utrzymanie wkładu w czystości
• system czystej szyby (kierownica powietrza) ogranicza osadzanie sadzy
• wbudowany deflektor, który wydłuża drogę spalin
• perforowana konstrukcja klamki powoduje naturalne jej schładzanie.
• wbudowany szyber reguluje siłę ciągu komina
• front wyposażony jest w ceramikę żaroodporną wytrzymująca temperaturę do 660°C
• wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie.
• wyposażony w dolot fi 100

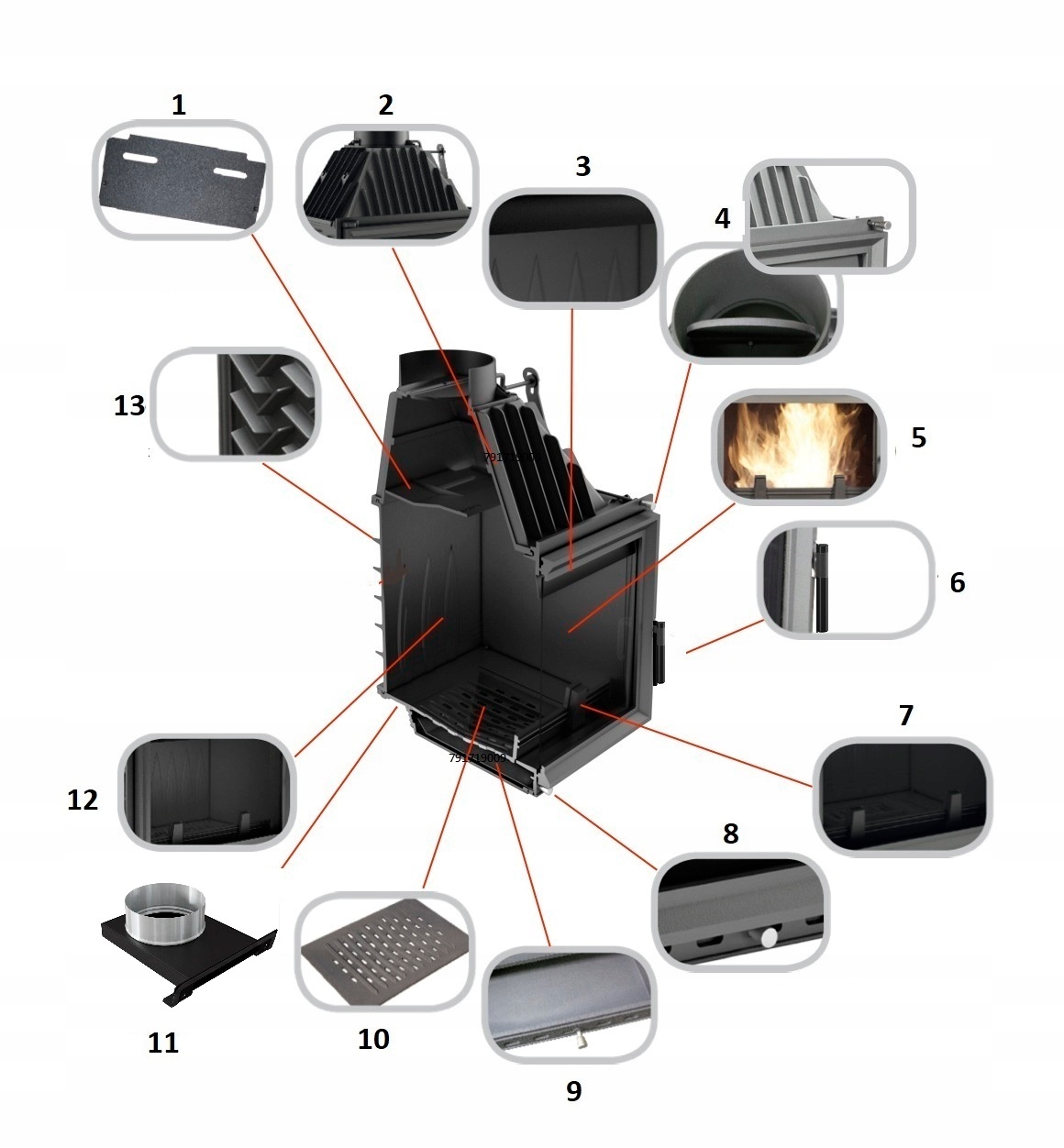

Zalety żeliwnych wkładów z serii DECO

1. Deflektor - wydłuża drogę spalin
2. Wysoki czopuch - zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
3. System czystej szyby - ogranicza osadzanie się sadzy na szybie
4. Wbudowany szyber - reguluję siłę ciągu komina
5. Szyba żaroodporna - wytrzymująca temperaturę do 660*C
6. Perforowana klamka- zapewnia wygodne otwieranie
7. Ozdobny płotek - zabezpiecza drewno przed wypadaniem z wkładu
8. Regulacja dopływu powietrza przez popielnik
9. Szuflada na popiół, w której gromadzą się pozostałości po spalonym drewnie
10. Ruchomy ruszt, dzięki któremu można łatwo wymieść popiół
11. Dolot powietrza - króciec montowany do wkładu kominkowego, który ma na celu doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku
12. Ozdobna płyta tylna i duża komora spalania
13. System dopalania spalin - ogranicza emisję szkodliwych substancji do środowiska
14. Ścianki paleniska o minimalnej grubości 8mm - gwarantują bezawaryjne działanie paleniska. Gęsto rozmieszczone radiatory - dzięki nim kominek przekazuje więcej ciepła do otoczenia. Materiał żeliwo szare - wytrzymałe, długo utrzymujące temperaturę

PERFOROWANA KLAMKA

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

WBUDOWANY SZYBER

Umożliwia regulację ciągu komina, co wpływa na efektywniejszy proces spalania. Regulacja jest możliwa za pomocą gałki.

SZUFLADA POPIELNIKA

Ułatwia utrzymanie wkładu w czystości. Gałka z przodu szuflady pozwala na regulację dopływu powietrza z pomieszczenia.

Dolot zimnego powietrza fi 100 do wkładów żeliwnych, który ma na celu doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku. Nie wymaga montażu dodatkowego elementu: przejście dolot - rura. Montuje się go na dole z tyłu wkładu.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

SZYBA ODPORNA NA WYSOKIE TEMPERATURY

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

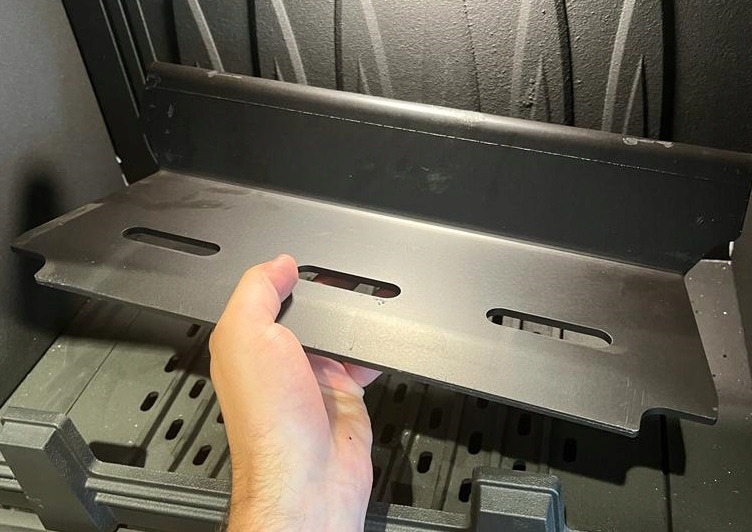

WBUDOWANY DEFLEKTOR

Dopalanie cząstek opału dzięki deflektorowi, który wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

SYSTEM CZYSTEJ SZYBY

Wkład posiada dodatkowy dolot powierza na szybę  - tzw. kierownica powietrza (system czystej szyby)

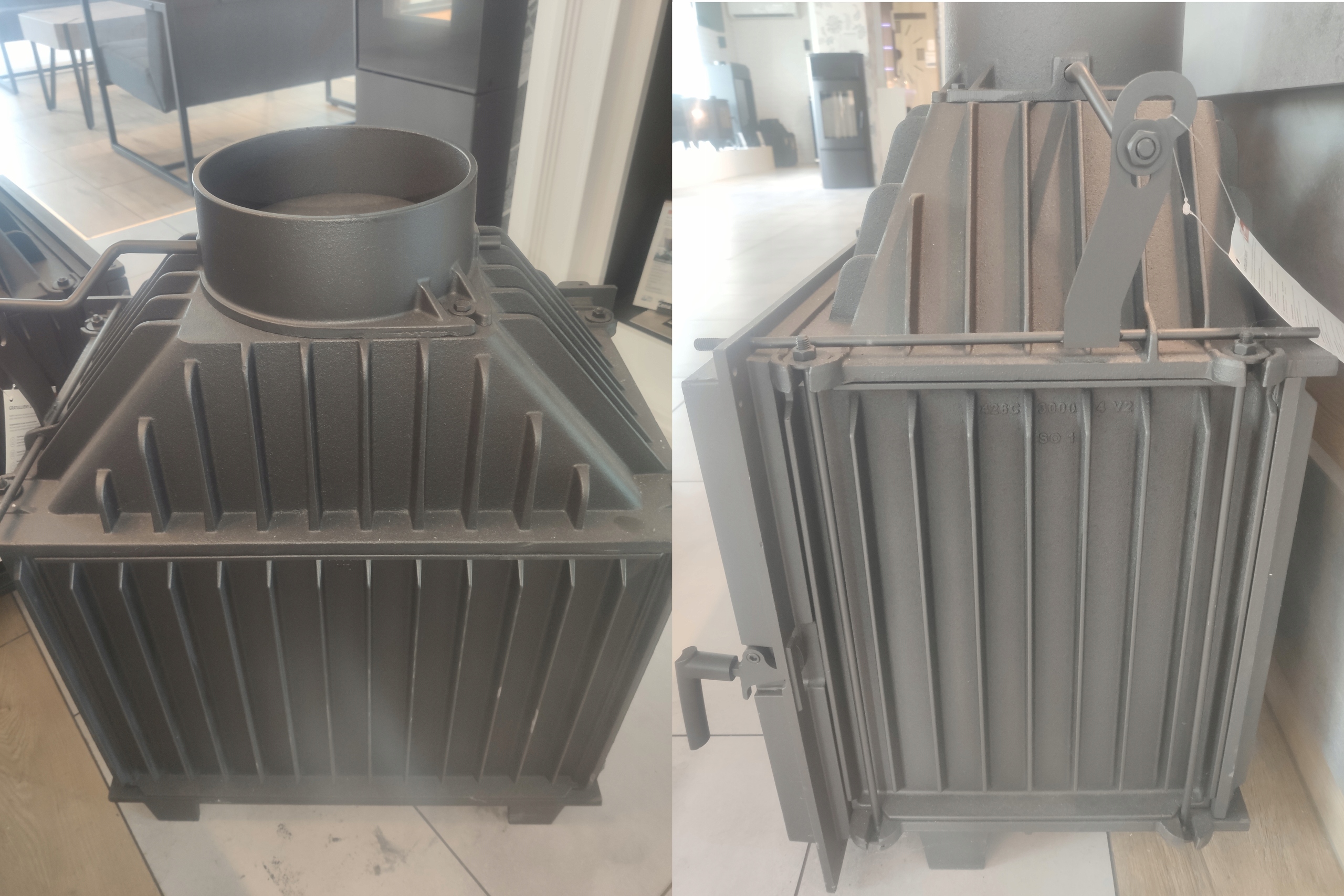

GĘSTO ROZMIESZCZONE RADIATORY

Maksymalne wykorzystanie ciepła odbywa się dzięki gęsto rozmieszczonym radiatorom na ścianach wkładu kominkowego.

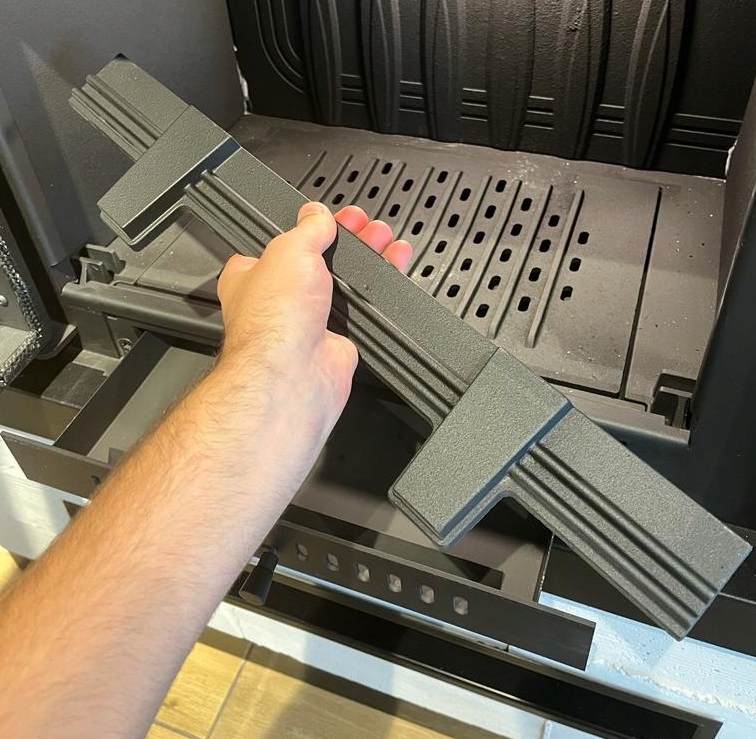

PŁOTEK W KOMORZE SPALANIA

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

RUCHOMY RUSZT

We wkładzie zastosowano solidny, żeliwny ruszt. Można go wyjmować i czyścić.

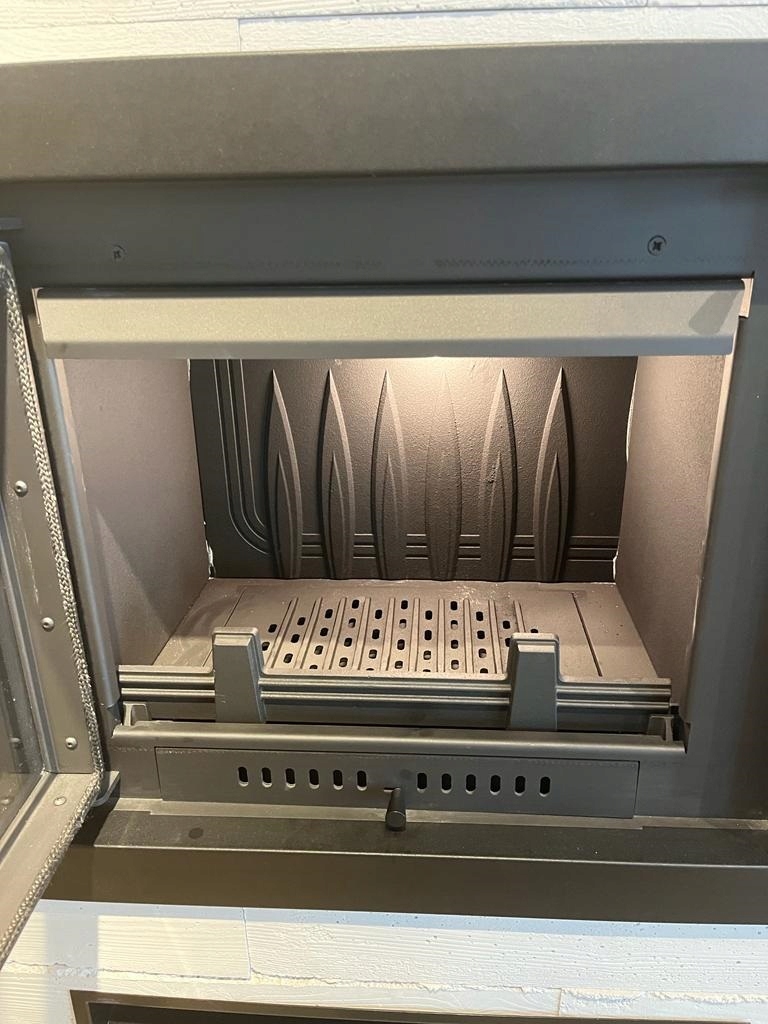

KOMORA SPALANIA

Ozdobna płyta tylna i przestronna komora spalania

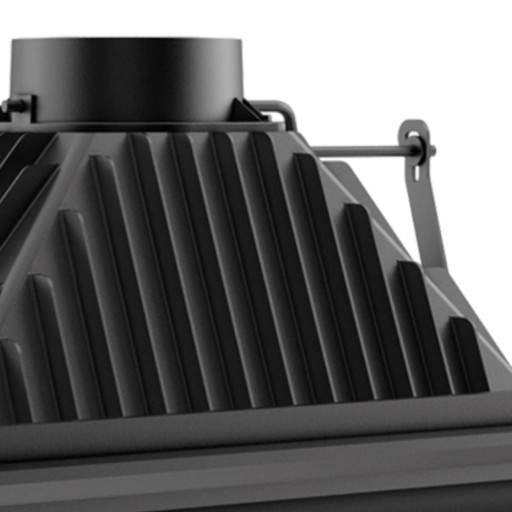

WYSOKI CZOPUCH

Zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem

Do wkładów typu DECO oferujemy opcjonalnie

stalową ramkę ozdobną.

Montaż ramki można przeprowadzić w prosty sposób samemu. (ramka jest opcją dodatkowo płatną).

Dane techniczne:

• Rodzaj paliwa: sezonowane drewno liściaste (wilgotność ≤20%)
• Rodzaj przeszklenia: proste
• Moc nominalna (kW): 8
• Zakres mocy grzewczej (kW): 3.0 - 10
• Materiał wykonania: żeliwo, stal
• Sprawność cieplna (%): 80
• Temperatura spalin (oC): 238
• Max długość polan (cm): 33
• Minimalne wymagane pole czynne kratek wylotowych (cm2): ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2): ≥500
• Otwieranie drzwi: w lewo
• Waga (kg): 109
• Średnica wylotu spalin (mm): 150
• Szerokość (cm): 59.7
• Wysokość (cm): 70.1
• Głębokość (cm): 35.3
• Spełnia kryteria EKOPROJEKTU: TAK
• Zgodność z normą BImSchV 2: TAK
• Popielnik: TAK
• Dolot: TAK
• Ozdobna szyba typu glass: TAK
• Klasa Energetyczna: A
• współczynnik EEI: 105.4
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.1
• Emisja pyłków (pył) (mg/Nm3): 25
• Producent: Kratki

MAKSYMALNE WYKORZYSTANIE ENERGII

Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom oraz ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm.

Zwiększona powierzchnia wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem za sprawą wysokiego czopucha.

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Zwiększona wydajność pracy wkładu poprzez manualną regulację ciągu komina przy użyciu wbudowanego szybra.

Ręczna kontrola nad procesem spalania realizowana poprzez przesuwkę popielnika.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie oraz ruchomy ruszt, ułatwiający usunięcie popiołu.

Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Elegancka i wygodna klamka.

NOWOCZESNY DESIGN

Front wkładu wykonany ze stali przeznaczonej do pracy w podwyższonych temperaturach.

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

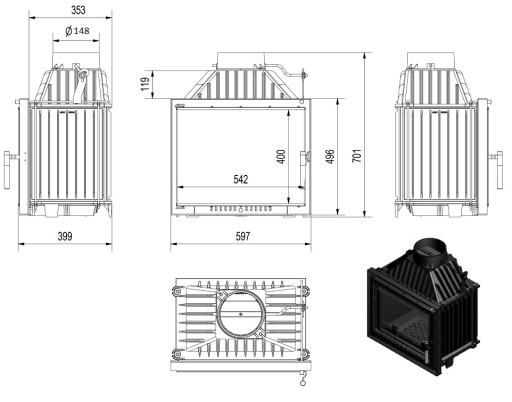

Wymiary wkładu

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)

- Dowolna podpałka

- Zapałki/zapalrka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
