L298 КОНТРОЛЛЕР ШАГОВОГО ДВИГАТЕЛЯ ИЛИ два двигателя постоянного тока

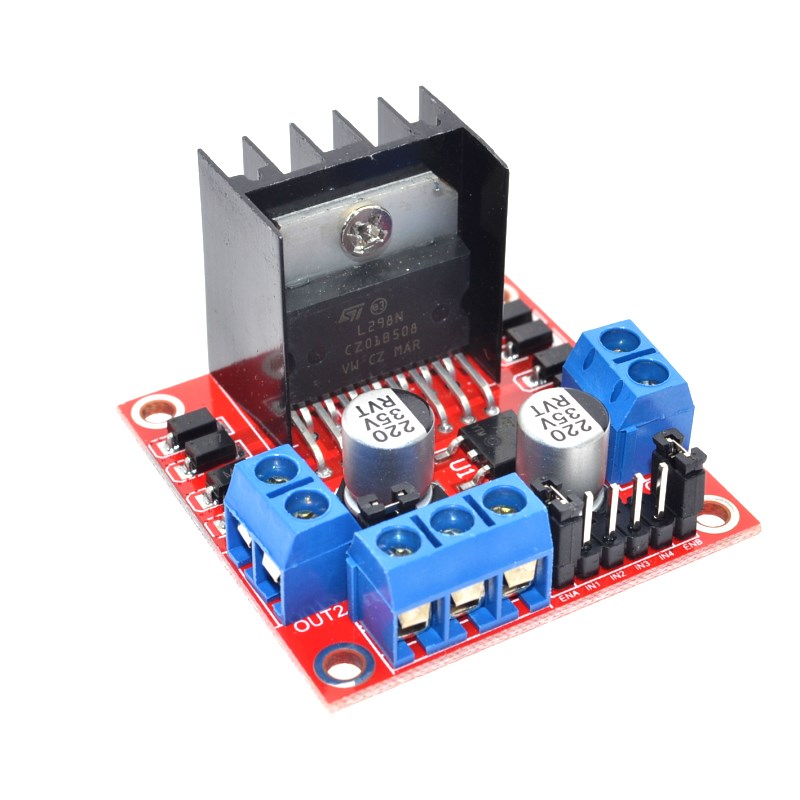

STEROWNIK L298N

Umożliwia sterowanie dwoma silnikami DC lub jednym dwu fazowym silnikiem krokowym.

Układem można sterować przy pomocy Arduino podpinając jego piny pod następujące wejścia układu: IN1, IN2, IN3, IN4 a także należy zasilić logikę układu napięciem 5V.

Osobne większe napięcie (do12V) podpinamy pod piny 12V i masę pod GND z którego będą zasilane silniki.

Duża wydajność prądowa wynosząca 2A na jeden kanał daje możliwość zastosowania większych silników.

 Cechy produktu

• Moduł ze sterownikiem L298 umożliwia kontrolę kierunku obrotów i prędkości dwóch silników prądu stałego lub jednego dwu fazowego silnika krokowego
• L298N zawiera zabezpieczenie przed przegrzaniem układu.
• Zasilany jest napięciem do 12 V.
• Maksymalny prąd kanał wynosi 2 A.
• Układ posiada wbudowany regulator napięcia 5 V, do zasilania części logicznej.
• Dzięki złączom śrubowym ARK zasilanie, oraz same silniki można w prosty sposób podłączyć przykręcając przewody przy pomocy wkrętaka.
• Sygnały sterujące zostały wyprowadzane na popularne złącza goldpin łatwe połaczenie  z Arduino
• Układ posiada zamontowany radiator

 Dane techniczne

• Moduł umożliwia sterownia dwoma silnikami prądu stałego lub jednym silnikiem krokowym
• Napięcie zasilania : do 46V
• Napięcie zasilania części logicznej: 5 V
• Wbudowany regulator napięcia 5 V
• Maksymalny prąd wyjściowy: 2 A na kanał
• Prąd zasilania układu 36mA
• Maksymalna moc strat 20W
• Wymiary płytki: 44x44x30 mm

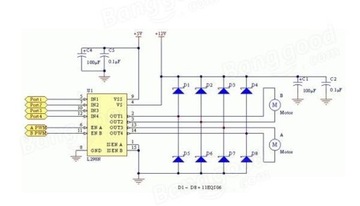

 Pin Opis

 +12V Napięcie zasilania silników.

+5V Zasilanie części logicznej za stabilizatorem - aktywne po wyjęciu zworki 5V.

GND Masa układu

OUT1, OUT2Wyjścia kanału silnika A.

OUT3, OUT4Wyjścia kanału silnika B.

ENA Sygnał PWM do sterownia prędkością obrotową silnika A. Domyślnie podłączony do 5 V za pomocą zworki - oznacza, że silnik pracuję z maksymalną prędkością.

IN1, IN2 Sterowanie kierunkiem kanału A

ENB Sygnał PWM do sterownia prędkością obrotową silnika B. Domyślnie podłączony do 5 V za pomocą zworki - oznacza, że silnik pracuję z maksymalną prędkością.

IN3, IN4 Sterowanie kierunkiem kanału B
