Вольтметр DC 0-100V 0-10A LED 2W1 RC jakar

Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' w obudowie z bocznikiem

Uniwersalny miernik panelowy, cyfrowego woltomierza i amperomierza z wbudowanym bocznikiem w obudowie. Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu. Wersja z czerwonym voltomierzem i niebieskim amperomierzem.

Dane techniczne

• Napięcie zasilania miernika: DC 4,5V-30V
• Pomiar:
• prądu 0-10A DC
• napięcia 0-99.9V DC
• Wielkość cyfr: LED 0,28"
• Częstotliwość odświeżania 500ms/1pomiar
• Dokładność  pomiaru: 1%
• Temperatura pracy -10* do 65*C
• Kolor wyświetlacza: czerwony woltomierz i niebieski amperomierz

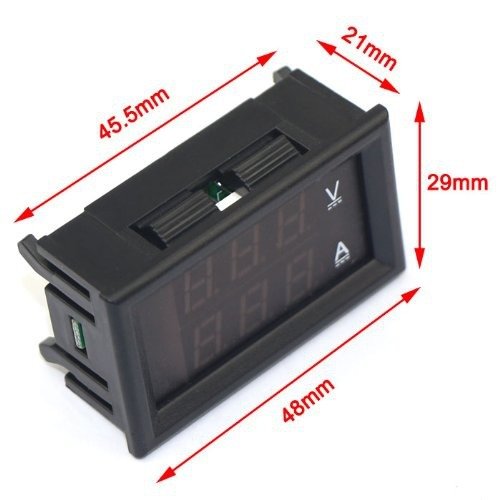

• Wymiary 48x29x26mm
• Wymiary otworu montażowego: 46x26,5 mm
• Wbudowany bocznik

Wyprowadzenia przewodów

przewody cienkie:

• czerwony to plus zasilania miernika
• czarny masa zasilania
• żółty pomiar napięcia

Grube przewody:

• czarny masa / pomiar prądu
• czerwony pomiar prądu

1. Zasilanie z tego samego źródła (Wspólna masa)

Stosowane, gdy napięcie mierzone mieści się w zakresie pracy elektroniki miernika (zazwyczaj 4,5V – 30V).

• Cienki czerwony: Do bieguna dodatniego (+) zasilania.
• Cienki czarny: Do bieguna ujemnego (-) zasilania (masa).
• Gruby czerwony: Do bieguna ujemnego (-) odbiornika (ważne: amperomierz montuje się w szeregu na linii minusowej).
• Gruby czarny: Do bieguna ujemnego (-) zasilacza.
• Cienki żółty/biały: Do bieguna dodatniego (+) odbiornika (to ten przewód mierzy napięcie).

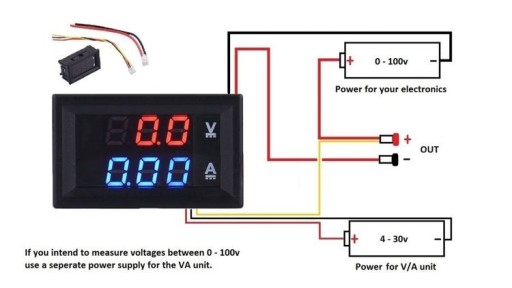

2. Zasilanie z osobnego źródła (Zalecane)

Stosowane, gdy chcesz mierzyć napięcie poniżej 4,5V lub powyżej 30V (do 100V).

• Cienki czerwony i czarny: Podłączasz do osobnego źródła zasilania (np. bateria 9V lub zasilacz 12V), aby zasilić sam wyświetlacz.
• Cienki żółty/biały: Podłączasz do bieguna dodatniego (+) obwodu, który chcesz mierzyć.
• Grube przewody: Łączysz identycznie jak w punkcie 1 – w szereg na linii ujemnej obciążenia.
