ТЕЛЕЖКА ДЛЯ ОТКАТНЫХ ВОРОТ КОМПЛЕКТ 80х80

Komplet wózków 9 rolkowych z akcesoriami do szyny 80x80x5 mm - zestaw dedykowany do dużych, ciężkich bram przesuwnych o wadze 1200 kg.

Nasze wózki dostarczamy do producentów bram, marketów budowlanych czy klientów detalicznych. Postawiliśmy na jakość, solidność i wytrzymałość wózków jezdnych dlatego dostarczamy towar najwyższej jakości. Nasze wózki gwarantują pracę bramy na długie lata.

Komplet wózków 9 rolkowych z akcesoriami do bramy przesuwnej - szyna 80x80x5 mm. Rolki poliadmidowe odporne są na ścieralność oraz pęknięcia. Wózki posiadają regulację w pionie oraz poziomie co przekłada się na kulturę pracy rolek w szynie.

Komplet z akcesoriami składa się z:

• wózek jezdny 9 rolkowy - 2 sztuki
• rolka najazdowa z zakończeniem
• gniazdo najazdu
• GRATIS górny uchwyt bramy do wyboru: 40mm, 60 mm, 80 mm
• GRATIS rolka górna prowadząca do ceownika, dostępne rozmiary: 25, 30, 32, 35, 40, 42 mm
• informacja o prawidłowym rozstawie wózków przy montażu

Dane techniczne:

• wszystkie elementy są ocynkowane co zapobiega korozji
• podwyższona ścieralność i twardość rolek poliamidowych
• waga zestawu 22 kg
• wózki wyposażone są w łożyska 6204Z ERI-3
• nośność wózków do 1200 kg

Komplet wózków 9 rolkowych wraz z akcesoriami składa się z:

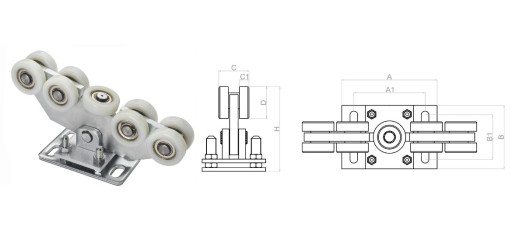

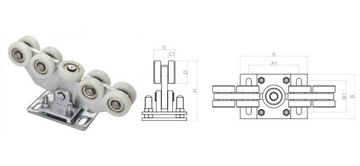

Wózek jezdny 9 rolkowy - rolki POLIAMIDOWE - 2 sztuki

Wózki posiadają regulację w pionie oraz poziomie. Łożyska 6204Z ERI-3 generują mniejszy hałas od zwykłych łożysk. Rolki poliamidowe posiadają podwyższoną ścieralność i twardość co wydłuża żywotność rolek.

Wymiary techniczne w [mm]:

A: 180 A1: 145 B: 120 B1: 60 C: 61 C1: 18 D: 68 H: 154-176

Rolka najazdowa z zakończeniem

Metalowe zakończenie zabezpiecza szynę przed osadzaniem się w środku zanieczyszczeń takich jak liście, gałęzie czy kamyki.

Wymiary techniczne w [mm]:

A: 80 B: 80 C: 15 D: 75 E: 146 F: 62

Gniazdo najazdu

Gniazdo najazdu szyny posiada odbojnik gumowy, który pochłania energię styku szyny z gniazdem. Dodatkowo gniazdo posiada otwory, które uniemożliwiają gormadzenie wody.

Wymiary techniczne w [mm]:

A: 103 B: 90 C: 78 D: 105 E: 4

GRATIS Uchwyt górny bramy

Górna uchwyt ma za zadanie trzymać bramę w górnej części podczas zamkniętej bramy. Bramy z gęstą zabudową narażone są na podmuchy wiatru, które z czasem mogą skutecznie uszkodzić bramę.

W ofercie posiadamy górne uchwyty na profil:

• profil 40 mm
• profil 60 mm
• profil 80 mm

Wymiary techniczne [mm]:

• Uchwyt górny 40 mm: L: 40 B: 70 H: 76 H1: 50 S: 5
• Uchwyt górny 60 mm: L: 60 B: 70 H: 76 H1: 50 S: 5
• Uchwyt górny 80 mm: L: 80 B: 70 H: 76 H1: 50 S: 5

Standardowo górny uchwyt 40 mm. W przypadku innego rozmiaru prosimy o taką informację w zamówieniu.

Do wyboru rolka pionowa lub rolka na kątowniku w różnych rozmiarach

w przypadku braku informacji na temat rozmiaru rolki standardowo fi 35 mm na kątowniku. Do wyboru jest 1 rolka.

Rolka regulowana

Rolka regulowana górna o średnicy 35 mm, dedykowana jest do ceownika 40x40x2 mm. Rolka jest łożyskowana co znacząco zwiększa kulturę pracy oraz żywotność.

Wymiary technicze w [mm]:

A: 61 B: 35 C: 12 D: 5 E: 84 F: 40

Rolki pionowe do wyboru

Do wyboru rolki pionowe w rozmiarach fi 25 mm, fi 30 mm, fi 32 mm, fi 35 mm, fi 40 mm, fi 42 mm.

Wymiary techniczne rolek:

• Rolka fi 25 mm: D: 25 H: 75 H1: 35 M: 12
• Rolka fi 30 mm: D: 30 H: 75 H1: 35 M: 12
• Rolka fi 32 mm: D: 32 H: 75 H1: 35 M: 12
• Rolka fi 35 mm: D: 35 H: 75 H1: 35 M: 12
• Rolka fi 40 mm: D: 40 H: 75 H1: 35 M: 16
• Rolka fi 42 mm: D: 42 H: 80 H1: 38 M: 16

Jak właściwie dobrać rozmiar wózków do bramy?

Wózki do bramy przesuwnej należy dopasować do rozmiaru szyny prowadzącej. Standardowe i najczęściej stosowane szyny prowadzące mają rozmiar: 60 (60x60x3,5), 70 (70x70x4) lub 80 (80x80x5).

Wymiar ten charakteryzuje zewnętrzną szerokość szyny, tj. szerokość płaszczyzny po której będzie poruszał się wózek wraz z szerokością ścianek bocznych.

Wózki należy dobierać w taki sposób, aby były spasowane z środowiskiem, w jakim będą pracować – czyli odpowiednio wózek 60x60 będzie właściwy dla szyny 60, wózek 70x70 dla szyny 70 itd.

Przedmiotem tej aukcji jest zestaw pasujący do szyny o wymiarach 80 mm x 80 mm i grubości ścianki 5 mm.

Na naszych aukcjach dostępne są wózki oraz zestawy dedykowane dla innych rozmiarów oraz rodzajów bram.
