Stopień kominiarski dwuwspornikowy TECTO

w kolorze RAL 3011 - Czerwony

Przeznaczony do pokryć:

• dachówka ceramiczna
• dachówka betonowa
• dachówka karpiówka

Cechy stopnia kominiarskiego TECTO

Szeroka gama kolorystyczna

Stopień dostępny w kolorach:

• RAL:3004 (wiśnia),
• RAL:3009 (kasztan)
• RAL:3011 (czerwony)
• RAL:6020 (zielony)
• RAL:7016 (antracyt)
• RAL:7024 (grafit)
• RAL:8004 (cegła)
• RAL:8017 (brąz)
• RAL:9005 (czarny)
• RAL:9006 (srebrny - kolor ocynku)

Powierzchnia antypoślizgowa

Antypoślizgowe przetłoczenia oraz specjalne wcięcie, pełniące rolę uchwytu, ułatwiają poruszanie się między poziomami.

Uniwersalne zastosowanie

Wspornik LN pozwala na swobodny montaż zestawu na większości dachów z pokryciem z dachówki betonowej, ceramicznej, karpiówki bądź łupka

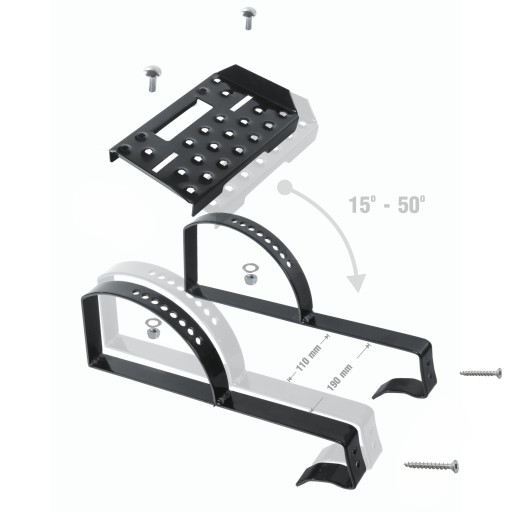

Regulacja ustawień elementów

Zestaw daje możliwość regulowania zarówno kąta nachylenia platformy w przedziale 15°- 50°, jak i  szerokości rozstawu wsporników 110 -190 mm, co ułatwia dostosowanie ich do układu dachówek.

Zwiększone bezpieczeństwo

Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej, przy zachowaniu zalet stopnia z pojedynczym wspornikiem.

Kompletny stopień TECTO składa się z:

• innowacyjnej platformy TECTO
• dwóch wsporników w systemie zawieszkowym
• dwóch śrub zamkowych
• dwóch podkładek
• dwóch samokontrujących nakrętek
• dwóch wkrętów SPAX

Śruby zamkowe, podkładki oraz nakrętki samokontrujące służą do skręcenia elementów ze sobą i gwarantują pewne mocowanie na długie lata.

Wkręty SPAX służą do mocowania wsporników przez specjalnie zaprojektowane otwory do konstrukcji drewnianej dachu. W połączeniu z systemem zawieszkowym otrzymujemy pewny i bezpieczny stopień kominiarski.

Uniwersalne zastosowanie stopni TECTO

Zastosowany system regulacji szerokości montażu wsporników w zakresie wewnętrznym (110 mm - 190 mm) oraz zakresie zewnętrznym (170 mm - 250 mm) pozwala na dostosowanie stopnia do profilowania każdej znanej dachówki na rynku.

Dodatkowa możliwość modyfikacji kąta nachylenia pozwala zastosować stopień na większości typów pokryć dachowych występujących w Polsce.

Regulacja możliwa jest w zakresie od 15° do 50° (co 5°)

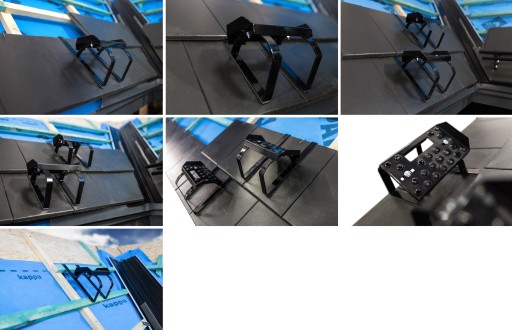

Stopnie należy montować w odstępach co 40-50 centymetrów w zależności od kąta nachylenia dachu.

W praktyce montaż odbywa się co dachówkę (w przypadku wielkoformatowych dachówek), lub co dwie dachówki (w przypadku mniejszych wymiarów).

Parametry techniczne

• Materiał: Stal
• Sposób łączenia: spaw
• Zabezpieczenie antykorozyjne: ocynk ogniowy (trwałość min. 25 lat)
• Powłoka lakiernicza: farba proszkowa (+10 lat trwałości)
• Szerokość wspornika: 30 mm
• Grubość wspornika: 4 mm
• Grubość platformy TECTO: 2 mm
• Wspornik podklejony specjalną pianką, dla ochrony dachówki

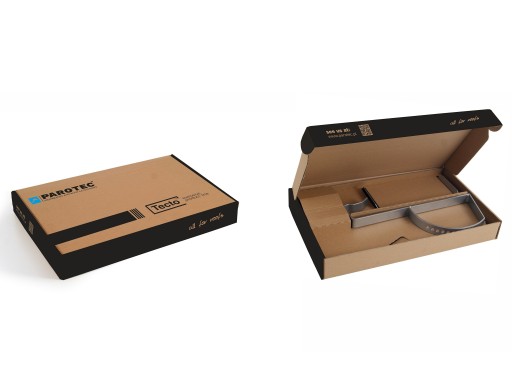

• Pakowanie: dedykowane kartony zabezpieczające
• Dodatki: instrukcja montażu oraz komplet akcesoriów do montażu

Proces cynkowania ogniowego

Ze względu na narażenie elementów komunikacji dachowej na liczne czynniki korozyjne wszystkie elementy poddawane są standardowo procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat. Przestrzegamy przed zastosowaniem elementów cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję.

Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - element jest wyjątkowo estetyczny. Natomiast cynkowana ogniowo w zależności od zastosowanej technologii, może być matowa lub delikatnie błyszcząca oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym.

Powłoka lakiernicza - farba proszkowa

Stopień oferowany jest w wersji malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka
• dodatkowe działanie antykorozyjne
• odporność na uszkodzenia mechaniczne
• odporność termiczna
• wysoka odporność na działania czynników chemicznych
• nieszkodliwość dla środowiska

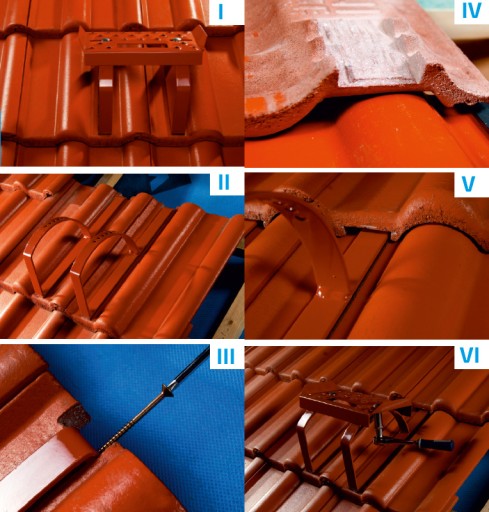

Instrukcja montażu

1. Kompletny stopnień kominiarski TECTO składa się

• z dwóch wsporników TECTO-LN1 (1)
• platformy stopnia TECTO (2)
• zestawu śrub i wkrętów wymaganych do montażu.

2. Montaż rozpoczynamy od ułożenia wsporników w odległości 110-190 mm, na dwóch różnych dachówkach. W miejscu montażu należy zeszlifować zamek dachówki. Zaleca się także wykonanie wcięcia w kształcie litery U, aby wsporniki oparte były o łatę a nie grzbiet dachówki.

3. Wsporniki mocujemy do łaty przy pomocy załączonych wkrętów do drewna (lub podobnych o wymiarze Ø 6mm x 50mm (4)). Zaleca się wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta, tak aby zapobiec pękaniu drewna.

4/5. Zaleca się podszlifowanie zamka górnych dachówek w celu uzyskania estetycznego montażu.

6. Platformę (2) mocujemy do wsporników przy użyciu załączonego zestawu śrub M8. (3).
