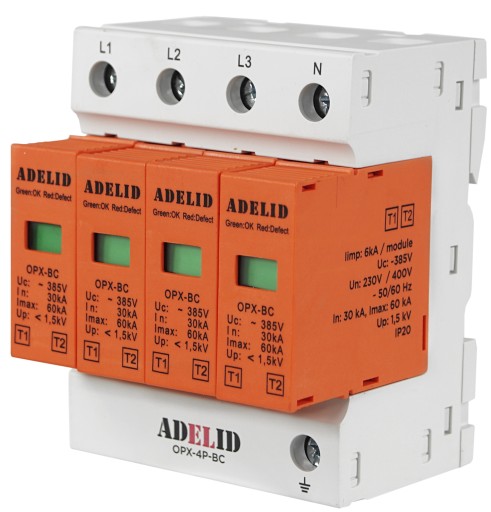

УСТРОЙСТВО ПИТАНИЯ 3-ФАЗНОЕ B+C T1 T2 4P

Ochronnik przeciwprzepięciowy 4-polowy, 3-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.

Nr katalogowy: OPX-4P-B+C

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu nastęczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

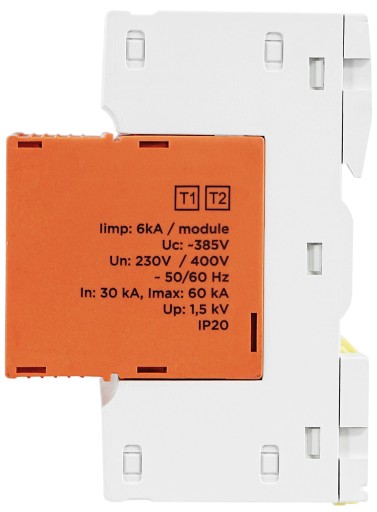

Dane techniczne:

• Klasa ochrony: B+C (I+II),
• Ilość pól: 4,
• Prąd próbny In: 30kA,
• Prąd MAX Imax: 60kA,
• Iimp: 6kA,
• Uc: 385V,
• Up: <1,5kV,
• Temperatura pracy: -40°C - +80°C,
• Czas reakcji: <25 ns,
• Wilgotność pracy: 30% - 90%,
• Certyfikat CE, EN-61643-11

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,
• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
• Instalacja na szynę TH35.

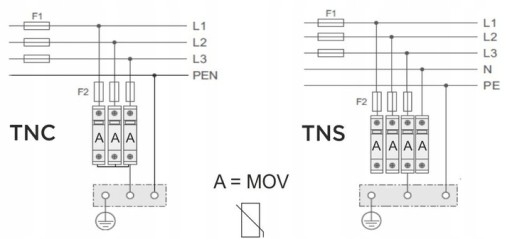

Podłączenie oraz montaż ochronnika przepięć OPX-4P-B+C

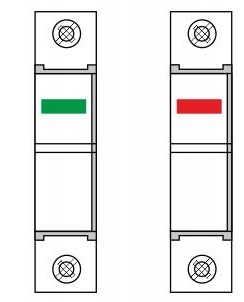

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,
• czerwony – brak ochrony.

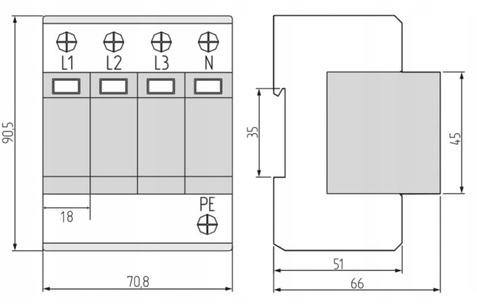

Wymiary urządzenia:
