РОЛИКИ ДЛЯ ГИБОЧНОЙ МАШИНЫ, ТРУБОГИБОЧНОЙ МАШИНЫ, ПРОФИЛЬНО-ПРОКАЛЬЧНОЙ МАШИНЫ

Do każdej rury stosowany jest inny komplet walców kształtowych odpowiadających danej średnicy, w przeciwnym razie rura w miejscy gięcia zmieni swój cylindryczny kształt.

AUKCJA DOTYCZY JEDNEJ ROLKI

do stali czarnych konstrukcyjnych materiał 40 H surowy

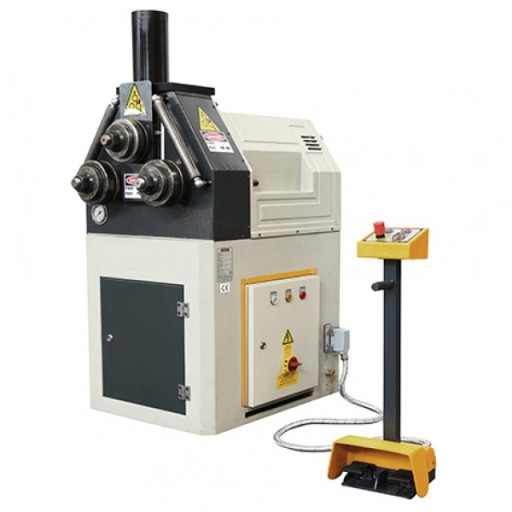

NASZE ROLKI IDEALNIE PASUJĄ DO GIĘTARKI TRÓJROLKOWEJ serii RBM 40

PARAMETRY:

Średnica zewnętrzna rolki : Ø 160 mm

Średnica wewnętrzna rolki :Ø 40 mm

Klin (wpust) :  12 mm szerokości

Do gięcia rury: Ø 30 mm

Materiał : STAL JAKOŚCIOWA 40HM

GIĘTARKI TRÓJROLKOWEJ serii RBM 40

W chwili obecnej dostępne są (NA MAGAZYNIE) walce o średnicy rury do gięcia :

21,3 (1/2")

26,9 (3/4")

33,7 (1")

42,4(1 1/4")

48,3(1 1/2")

50,8

60,3 (2")

(na zamówienie wykonamy każdy profil rury)

20

25

30

35

38

40

45

50

76,1

88,9

100

WYKONUJEMY również do innych modeli (cena uzależniona od modelu giętarki)

SERIA RBM

TR 50, ETR 50, RBM10, RBM30, RBM30HV, RBM40,RBM40HV, RBM50, RBM50HV, HRBM50, RBM65, HRBM65

BENDMARK

PRO 30, PRO 40, PRO 42, PRO 50, PRO 55, PRO 60 PRO 80, PRO 100,

SAHINLER

PK 30. F PK 35F. PK 40. HPK 50. HPK 50NC. HPK 60. HPK 60NC. HPK 65. HPK 80. HPK 100, HPK 120

EROLINA

ECO 40, EC 40, ECO 50, CE 50 ,CE 70,CE 100

AMOB

MAM 45/2, MAM 50/2, MAM 40/3, MAM 60/3, MAH 50/2, MAH 40/3 MAH 60/3, MAH 80/3, MAH 60/3 ,AC MAH, 80/3AC, MAH 120/3, AC MAH 150/3 AC

METALLKRAFT

PRM 10 M, PRM 10 E, PRM 31 F ,PRM 35 F, PRM 40 FH, PRM 50 FH PRM 60 FH ,PRM 80 FH, PRM 100FH

ZOPF

ZB 30/3 M ZB 30/3 H ,ZB 60/2 M ZB 60/3 MD, ZB 70/2 M ZB70/3 M ECO ,ZB 80/2 M ZB 80/2 H ,ZB 100/2 H ZB 100/3 H ,ZB 110/3 H ZB 110/3 H NC ,ZOPF seria R1 R2

AKOMAC

APB 30, APB 40, APB 60, APB 80, APB 100, APB 120

wykonujemy również pod zamówienie dla maszyn "samoróbek"

W swojej ofercie posiadamy również

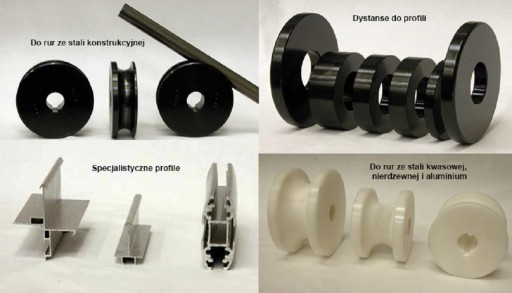

Walce modułowe

Gięcie profili prostokątnych na ogół jest szybkim procesem. Działając rolką dociskową na materiał gnący ścianka górna ulega ściśnięciu a dolna rozciągnięciu. Proces ten sprawia iż przekrój poprzeczny ulega zmianie. Często zniekształcenie profilu jest na tyle duże iż powstające siły tarcia mogą unieruchomić maszynę lub mocne pokaleczenie materiału walcowanego. Najczęstszą przyczyna powstawania zadrapań jest stosowanie walców z nie zaokrąglonymi krawędziami lub o niskiej twardości. Walce modułowe składają się z dwóch krążków bocznych oraz z kilku krążków dystansowych. Dystanse są zmieniane w zależności od wymiarów profilu gnącego. Stosując dystanse o grubościach 5 mm, 6 mm, 10 mm, 20mm, 30mm jesteśmy w stanie złożyć rolkę do standardowych kształtowników.

Walce jednoczęściowe pełne

Walce jednoczęściowe stosowane są w przypadku masowego gięcia jednego rodzaju profilu oraz gdy muszą zostać zachowane ściśle wymagane parametry elementu gnącego. Przykładem jest gięcie łuków, które mają trafić do kolejnej obróbki np. (wybijanie otworów na prasie gdzie wymagany jest ścisły wymiar poprzeczny giętego elementu).

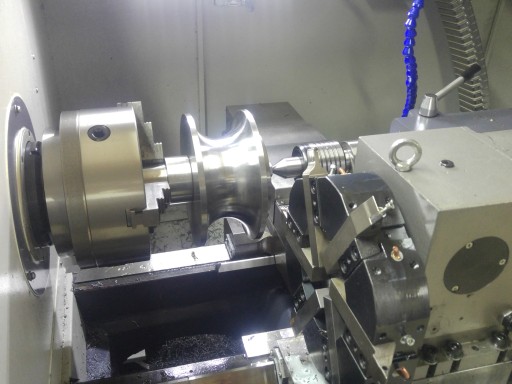

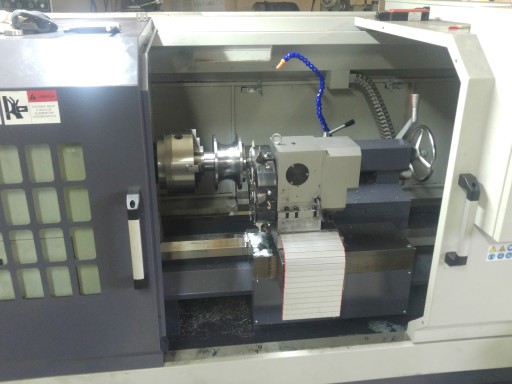

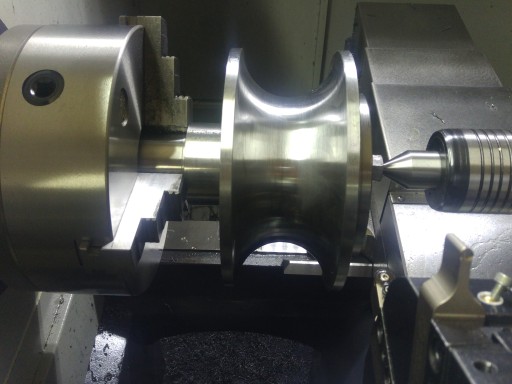

JAKOŚĆ I DOKŁADNOŚĆ: Dzięki numerycznej precyzji obróbki skrawania uzyskujemy 100% powtarzalność Naszych rolek.

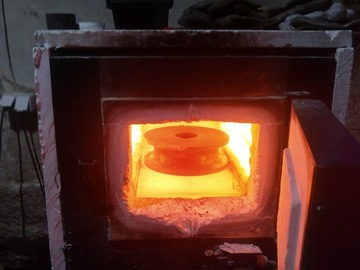

ULEPSZANIE CIEPLNE: Pewność żywotności Naszych produktów

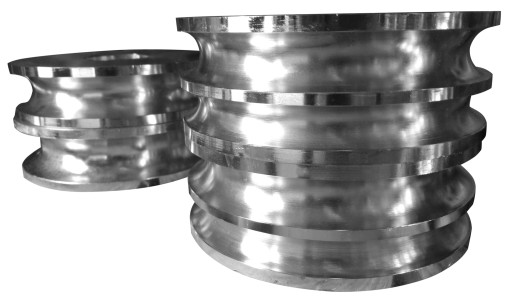

ESTETYKA : Powłoka galwaniczna zabezpieczająca przed korozją
