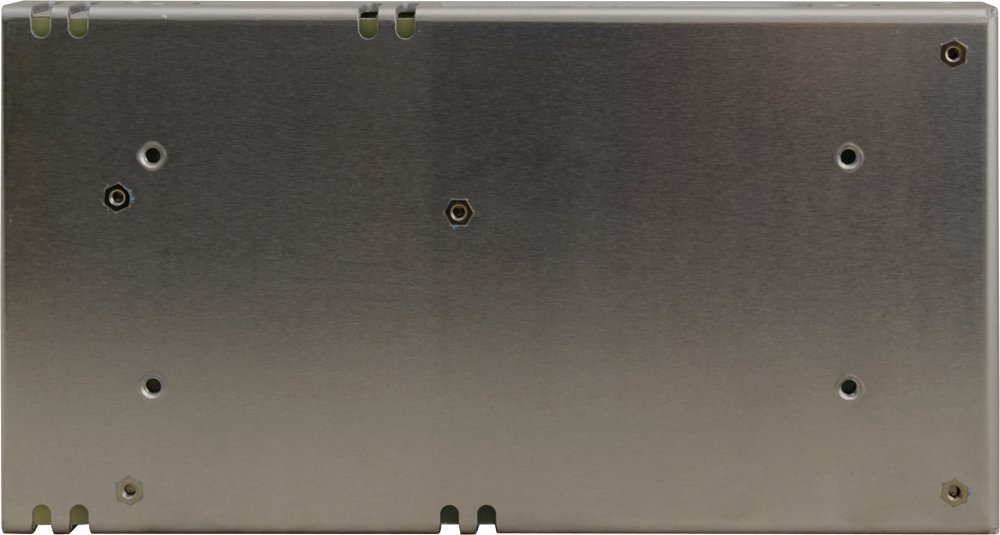

Блок питания MeanWell RSP-320-24 24В 13.4А 320Вт

Zasilacz MeanWell RSP-320-24 24V 13,4A 320W

Opis:

Zasilacz impulsowy marki Mean Well o napięciu nominalnym 24V DC w modułowej obudowie z serii RSP spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń. Urządzenie wyposażono w funkcję aktywnej korekcji mocy (Active PFC).

Niewielkie wymiary pozwalają na montaż w trudno dostępnych miejscach oraz tam gdzie potrzebna jest minimalizacja zajmowanego miejsca. Zasilacz można zamontować na szynie DIN przy zastosowaniu specjalnych uchwytów.

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -30 do +70oC.

Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 105-135% mocy nominalnej.

Główne cechy:

• Uniwersalny zakres napięcia wejściowego AC
• Produkt renomowanego producenta Mean Well
• Wbudowana aktywna funkcja korekcji mocy (Active PFC), PF>0.95
• Chłodzenie za pomocą wbudowanego wentylatora (z funkcją kontroli prędkości obrotów)
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe / Termiczne
• Testowane pod pełnym obciążeniem
• Wysoka sprawność, niezawodność oraz długa żywotność
• Sygnalizacja aktywności diodą LED

Specyfikacja techniczna:

Parametry wyjściowe:

Napięcie wyjścia: 24V DC

Prąd wyjściowy: 13.4A

Zakres prądu wyjściowego: 0 – 13.4A

Moc: 321.6W

Zakłócenia i szumy: 150mV p-p

Zakres napięcia wyjściowego: 20.0 – 26.4V DC

Tolerancja napięcia wyjściowego: ±1%

Stabilizacja od zmian sieci: ± 0,2%

Stabilizacja od zmian obciążenia: ± 0,5%

Czas ustalania/narastania/trzymania: 1500ms/50ms/8ms

Parametry wejściowe:

Zakres napięcia wejściowego: 88-264VAC lub 124-370VDC

Zakres częstotliwości: 47 – 63Hz

Sprawność: 89%

Prąd wejściowy: 2A (przy 230V AC)

Max udar prądu: 40A (przy 230V AC)

Prąd upływu: < 1mA (przy 240V AC)

Zabezpieczenia:

Przed przeciążeniem: 105% – 135% maksymalnej mocy wyjściowej.

Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.

Nadnapięciowe:

27,6 – 32,4V

Środowisko:

Temperatura pracy: -30 do +70oC

Wilgotność pracy: 20 – 90% (nieskondensowana)

Temperatura i wilgotność składowania: -40 do +85oC, 10 – 95 RH

Sprawność w funkcji temperatury: ± 0,03% / oC (0 – 50oC) na wyjściu

Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

Standardy: UL60950-1, TUV EN60950-1, CCC GB4943 approved

Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 2kV AC, O/P-FG: 0,5kV AC

Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC

EMI emitowane i przewodzone: Zgodne z normą EN55022 (CISPR22) Class B, EN61000-3-2,-3,GB9254 class B,GB17625.1

Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A

Inne:

MTBF: 206.5 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)

Wymiary: 215 x 115 x 30m (długość x szerokość x wysokość)

Waga: 0,90kg

Uwagi:

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
