Цифровой светодиодный тахометр-тахометр____BTE-232

Tachometr cyfrowy LED -

licznik obrotów

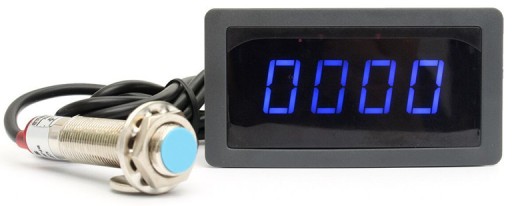

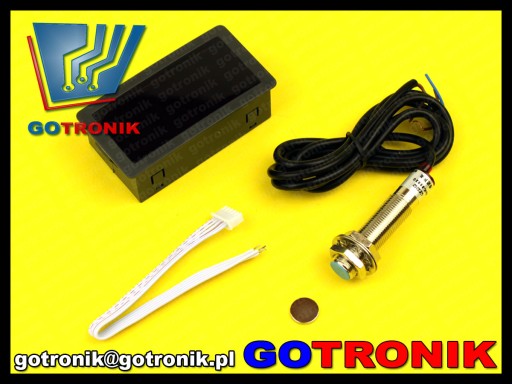

Tachometr cyfrowy - panelowy miernik obrotów elementów wirujących wykorzystujący czujnik Halla. Wynik pomiaru jest wyświetlany na wyświetlaczu LED w RPM = ilość obrotów na minutę. Na elemencie wirującym umieszczamy magnes i ta tej podstawie czujnik zlicza liczbę obrotów.

Dane techniczne:

• tachometr - cyfrowy miernik obrotów LED
• napięcie zasilania: 8 - 24V dc
• zakres pomiarowy: 5 - 9999 RPM (obrotów na minutę)
• częstotliwość odświeżania:
• 0,2-0,5s (120-1200RPM)
• 0,25-0,06s (2400-9999RPM)
• dokładność pomiaru: RPM<5000,±2 | RPM>5000,±3
• cyfrowy wyświetlacz LED w kolorze niebieskim
• rozmiar wyświetlacza LED 0,56"
• czujnik Halla typ: NJK-5002C
• wymiary czujnika: M12x10x37mm
• zakres detekcji - działania czujnika: 1mm-10mm
• wykrywa obiekty magnetyczne
• wymiary: 72 x 36 x 20mm
• temperatura pracy: 0 to 50°C

Napięcie zasilające tachometr podłączamy do złącz (1) i (2) zachowując odpowiednią polaryzację: plus zasilania do złącza (1) Power +, a masę zasilania do złącza (2) Power -.

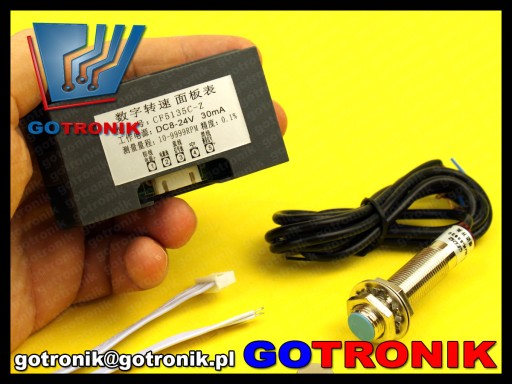

Podłączenie sondy - czujnika Halla do miernika: przewód w kolorze brązowym podłączamy do złącza (1) Power(+)/Signal(+), przewód w kolorze niebieskim podłączamy do złącza (3) Signal(-). Czarny przewód podłączamy do złącza (5).

W aktualnej dostawie kolor wyświetlacza jest czerwony.
