Moduł przekaźnika 5V

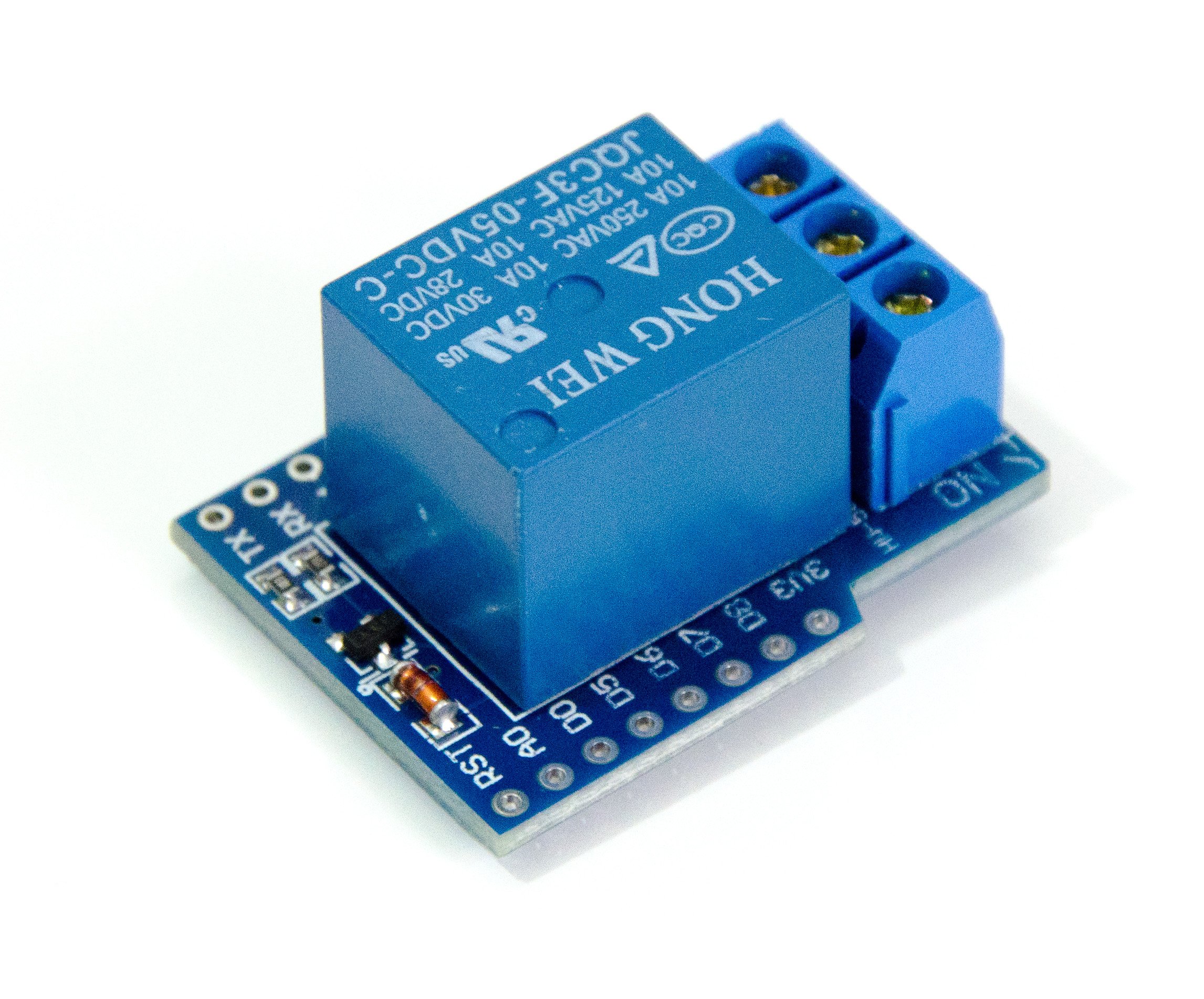

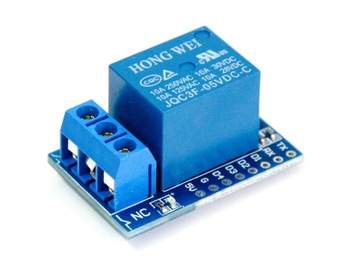

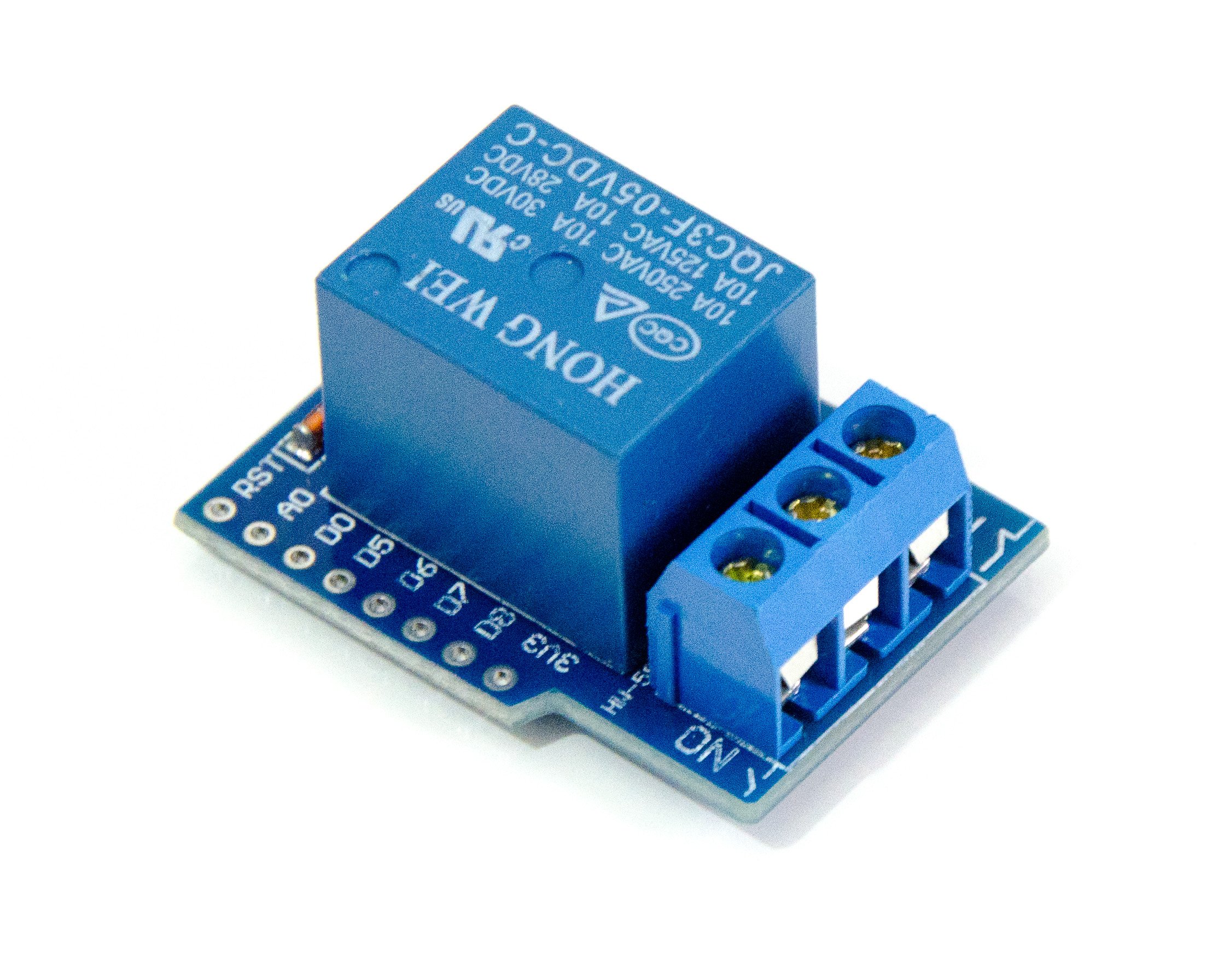

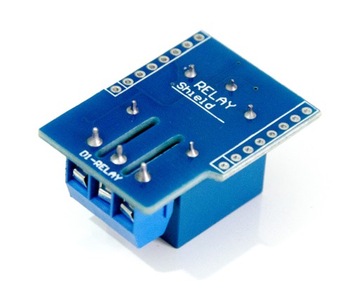

Przekaźnik - modułu Shield dla płytek Wemos mini i  nie tylko. Układ umożliwia sterowanie urządzeniami o max obciążeniu do 10A / 220V AC lub 10A / 30V DC. Układ sterowany jest przez pin D1. Moduł przekaźnika wymaga obecności napięcia 5V, dlatego np układ Wemos musi być zasilany przez złącze MicroUSB, lub pin 5V.

• Zasilanie cewki przekaźnika: 5V
• Napięcie sterujące (pin D1): stan wysoki 3.3 - 5V
• Max obciążenie styków przekaźnika, dla napiecia AC: 220V / 10A
• Max obciążenie styków przekaźnika, dla napiecia DC: 30V / 10A
• Dioda LED sygnalizująca załączenie przekaźnika

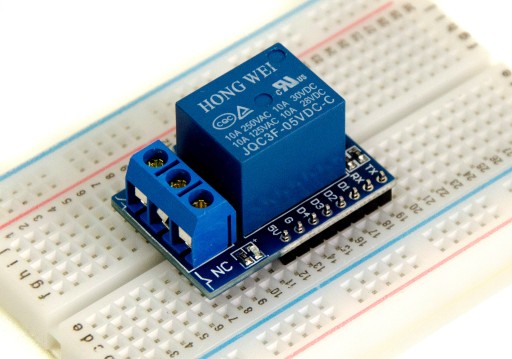

• Raster wyprowadzeń umożliwia wpięcie modułu w płytkę prototypową stykową.

Napiecie sterujące może być z zakresu 3.3V - 5V, co umożliwia korzystanie z modułu, wraz z układami o logice 3.3V, takimi jak ESP32, ESP8266, Raspberry, STM32 itp, jak i z układami o logice napięcia 5V, np ARDUINO UNO, Mega, NANO itp.

W zestawie:

• Moduł przekaźnika
• złącza goldpin męskie ( nie wlutowane )
