ВЫХОД АДАПТЕРА УСИЛИТЕЛЯ 2X RCA ЗЕЛЕНЫЙ ВЕРХ

NR MAG. 0594

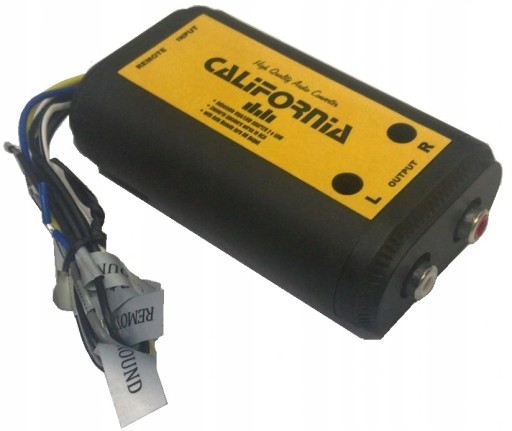

Konwerter poziomu sygnału audio HIGH-LOW RCAx2

Wysokiej jakości 2-kanałowy konwerter zamieniający sygnał głośnikowy na sygnał liniowy RCA - wej.2x50W / wyj.2xRCA, płynna regulacja poziomu sygnału.

Umożliwia podłączenie zewnętrznego wzmacniacza pod radioodtwarzacz nie posiadający wyjść RCA (CINCH) .

Posiada filtr zakłóceń oraz separuje składową stałą (DC).

Posiada płynną regulację sygnału wyjściowego oddzielnie dla każdego kanału.

Wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zewnętrznego wzmacniacza mocy.

Przeznaczony dla radioodtwarzaczy o mocy do 2x50W. 2 wyjścia RCA.

Płynna regulacja sygnału wyjściowego, oddzielnie dla kanału lewego i prawego

Przeznaczony dla radioodtwarzaczy o maksymalnej mocy wyjściowej do 2x55W

2 wyjścia RCA (kanał lewy i prawy)

SPECYFIKACJA I PODŁĄCZENIE:

• "L OUTPUT R” - wyjścia sygnału RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza
• (GROUND) - przewód czarny – masa zasilania (-12V) - podłączyć do masy zasilania radioodbiornika, wzmacniacza lub do karoserii pojazdu
• (12V) - przewód żółty – zasilanie (+12V) - podłączyć np. do przewodu zasilania radioodbiornika lub wzmacniacza
• (REMOTE OUT) - przewód niebieski – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

"INPUT" (wejścia sygnału – głośnikowe)

• przewód biały (L+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji dodatniej (+)
• przewód biało-czarny (L-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji ujemnej (-)
• przewód czarny (Ground) – masa – podłącz do masy w celu zminimalizowania zakłóceń
• przewód szary (R+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji dodatniej (+)
• przewód szaro-czarny (R-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji ujemnej (-)

MONTAŻ:

• Ustawić pokrętła potencjometrów na min.
• Podłączyć przewody według schematu połączeń
• Włączyć radioodbiornik podając na przewody sygnał zewnętrzny
• Wyregulować potencjometrami odpowiednią wartość sygnału .
