SSR-25LA РЕЛЕ РЕГУЛИРОВАНИЯ МОЩНОСТИ 25А 480В AC

AU00067

PRZEKAŹNIK PÓŁPRZEWODNIKOWY MOCY

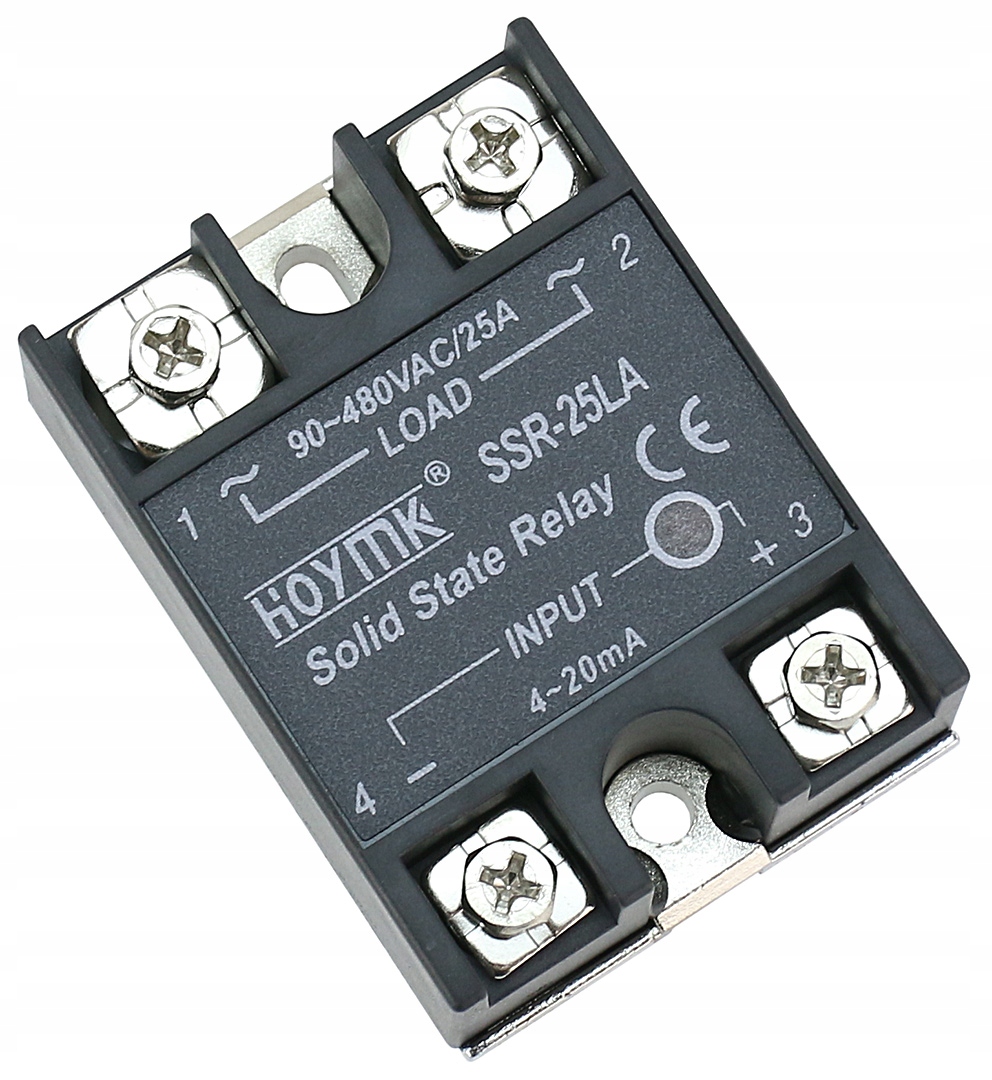

HOYMK SSR-25LA 25A

Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.

Przekaźniki półprzewodnikowe HOYMK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.

Można je także wykorzystać do łagodnego załączania dużych prądów pobieranych przez oświetlenie jarzeniowe. Nadają się również do sterowania pracą niewielkich wentylatorów.

Przekaźnik rozpoczyna częściowe przewodzenie przy prądzie wejściowym 4mA.

Pełne zamknięcie obwodu sterowanego następuje przy prądzie 20mA.

O pracy przekaźnika informuje dioda LED.

W ten sposób realizowana jest regulacja mocy.

Mocowanie do płyty montażowej na śruby.

UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

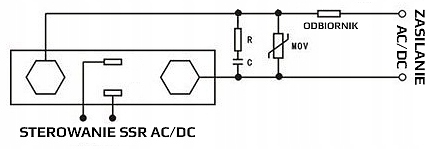

1. W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
2. Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
3. Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
4. Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
5. Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
6. Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
7. W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
8. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
9. Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.

Dane techniczne:

• znamionowe napięcie obciążenia: 90-480VAC
• znamionowy prąd obciążenia: 25A
• zakres prądu wejściowego sterującego: 4-20mA (0-5VDC)
• gwarantowany prąd załączenia: 5mA
• gwarantowany prąd wyłączenia: 4mA
• dopuszczalny prąd wejściowy: <=50mA
• rezystancja wejścia: ~500Ohm
• minimalne napięcie blokowania: 600VAC
• minimalny prąd obciążenia: 150mA
• prąd upływu: <= 0,5% pełnego ociążenia
• temperatura pracy: -40°C do +80°C
• maksymalna temperatura złącza: 125°C
• izolacja galwaniczna we-wy, we-obudowa: >= 4000 VACrms
• wskaźnik prądu sterującego: LED
• śruba montażowa: M5
• waga: 115g
• inne: wyzwalanie w zerze
• dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
• szybka ochronna: opcjonalnie dostępna na pozostałych aukcjach

Moc wyjściowa w funkcji sygnału wejściowego (4-20)mA:

• Prąd wejściowy[mA]  - Moc wyjściowa [%]
• 4  - 4
• 6  - 13
• 8  - 25
• 10  - 38
• 12  - 50
• 14  - 62
• 16  - 75
• 18  - 87
• 20  - 100
