Cyfrowy Termostat W1209  z sondą

regulowany -50C +110C

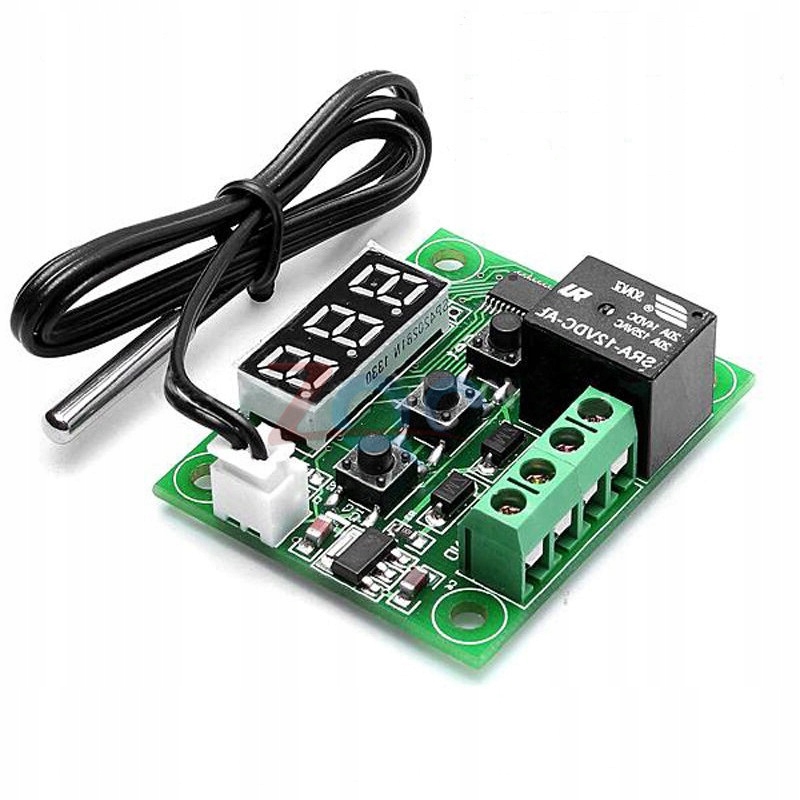

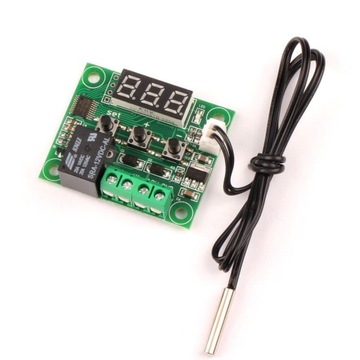

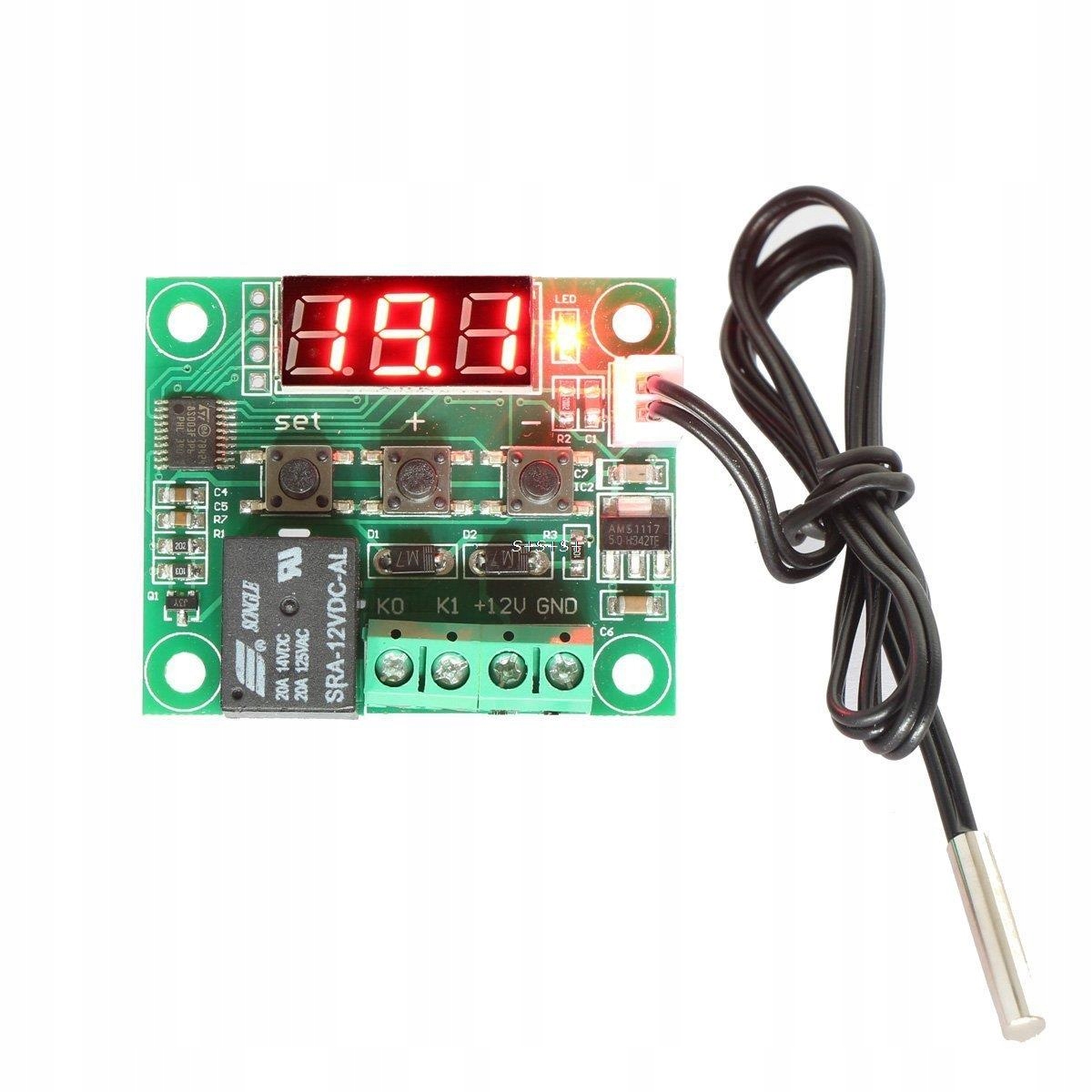

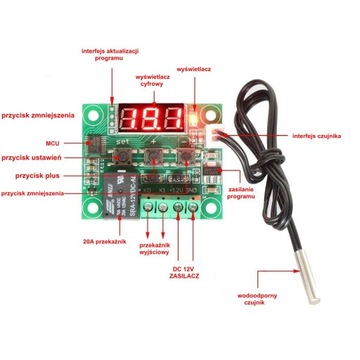

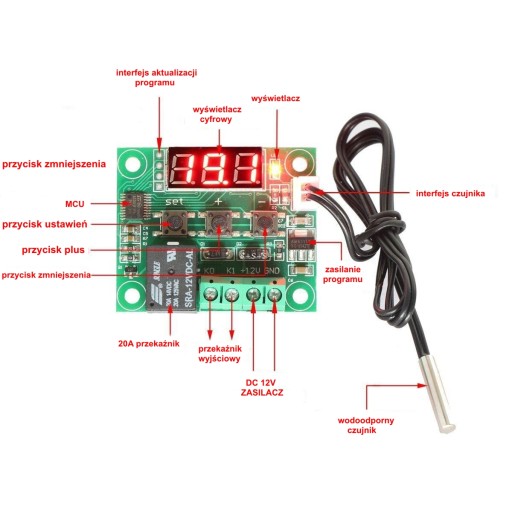

Termostat W1209. Niezbyt skomplikowany moduł zintegrowanego termostatu dzięki któremu możemy sterować odbiornikiem do 2300W.

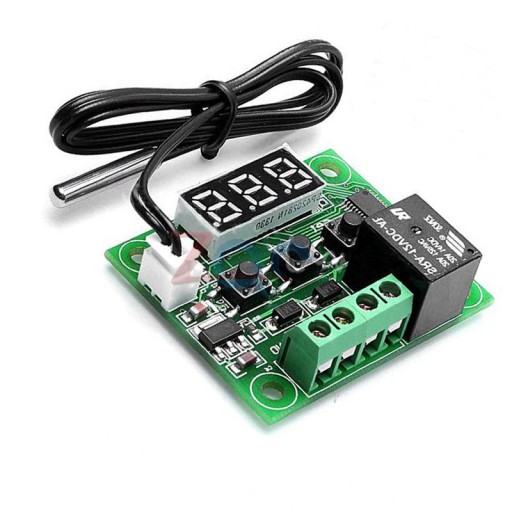

Moduł posiada odłączany termistor wodoodporny, który dokonuje pomiaru temperatury.

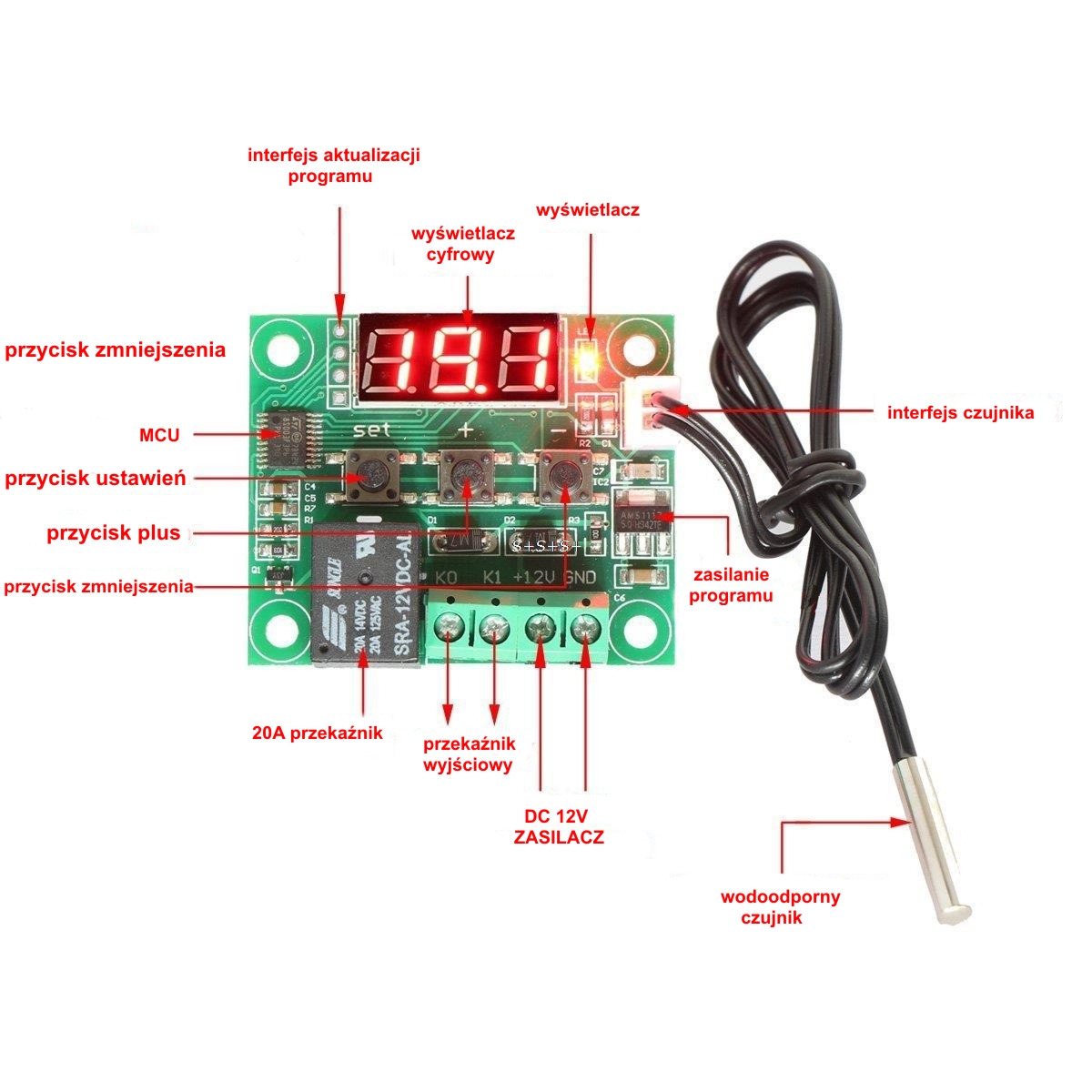

Proces ustawienia temperatury jest bardzo prosty, wystarczy wcisnąć przycisk "SET" - wtedy wyświetlacz zaczyna migać i przyciskami + i - ustawiamy żądaną wartość temperatury.

Moduł posiada funkcję grzania i chłodzenia: H/C, w zależności od wybranej funkcji np. H przekaźnik będzie włączony poniżej ustawionej wartości do jej osiągnięcia + ustawiona, lub nie histereza.

Natomiast funkcja C czyli chłodzenia, przekaźnik załączy się powyżej ustawionej temperatury i będzie pracował do jej osiągnięcia.

Moduł zapamiętuje ustaloną wartość nawet po odłączeniu zasilania.

Dane techniczne

• napięcie zasilania 12V
• regulacja temperatury w zakresie -50°C do 110°C
• rozdzielczość wskazań 0.1°C (-9.9 do 99.9°C)  1°C (pozostały zakres)

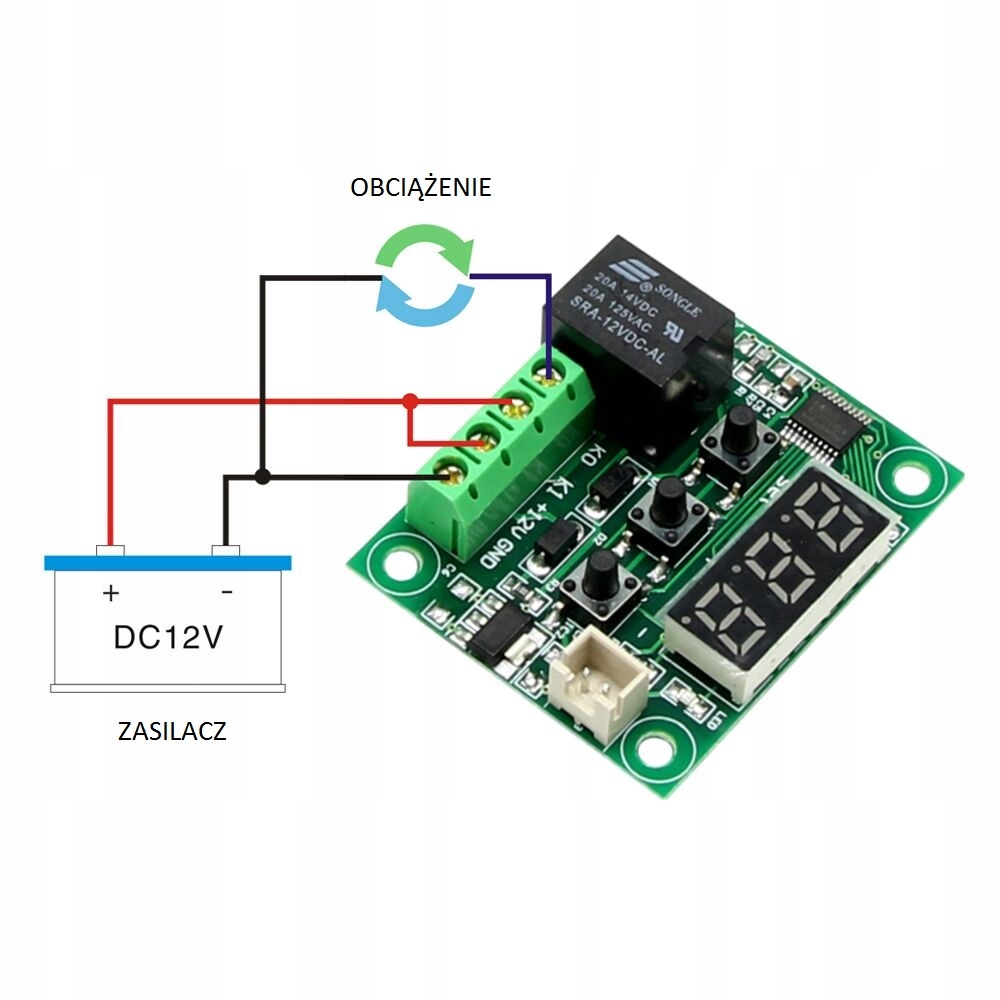

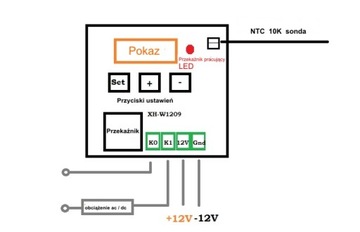

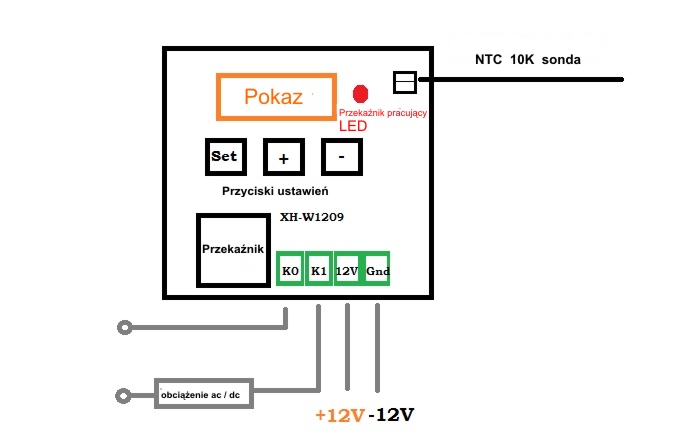

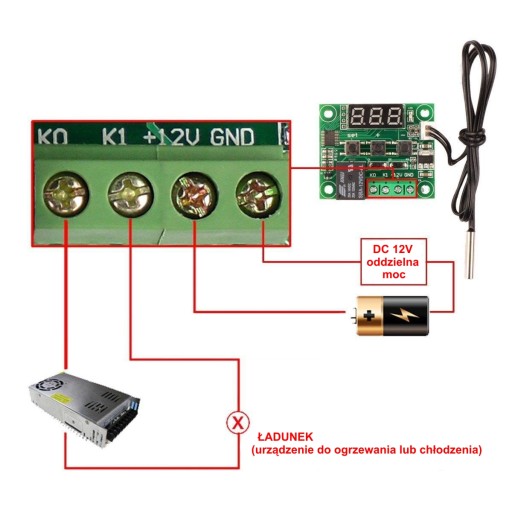

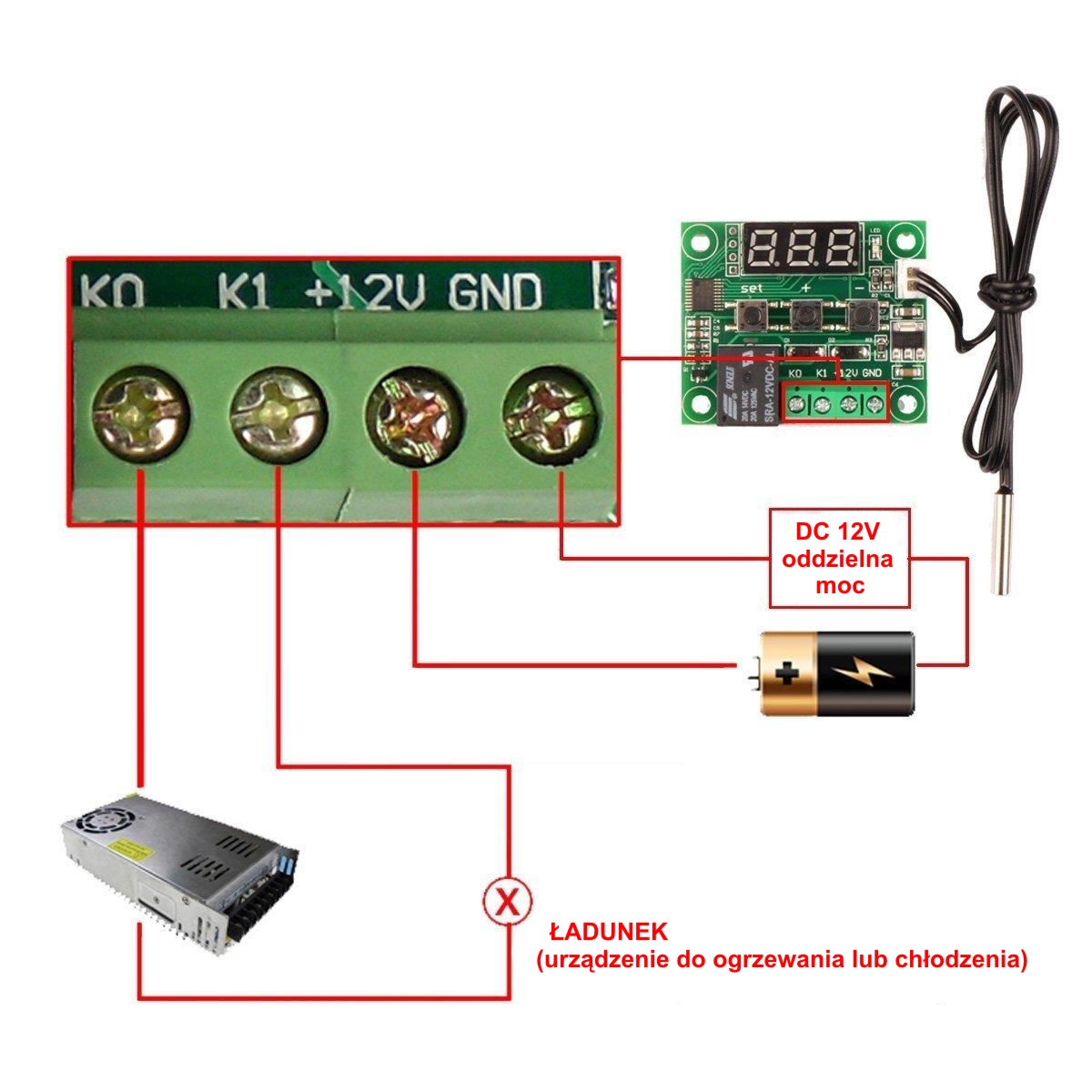

• obciążenie wyjścia - max  20A/12VDC  5A/250VAC = 1500W
• sonda pomiarowa NTC 10K w wodoszczelnej gilzie 29cm. przewodu

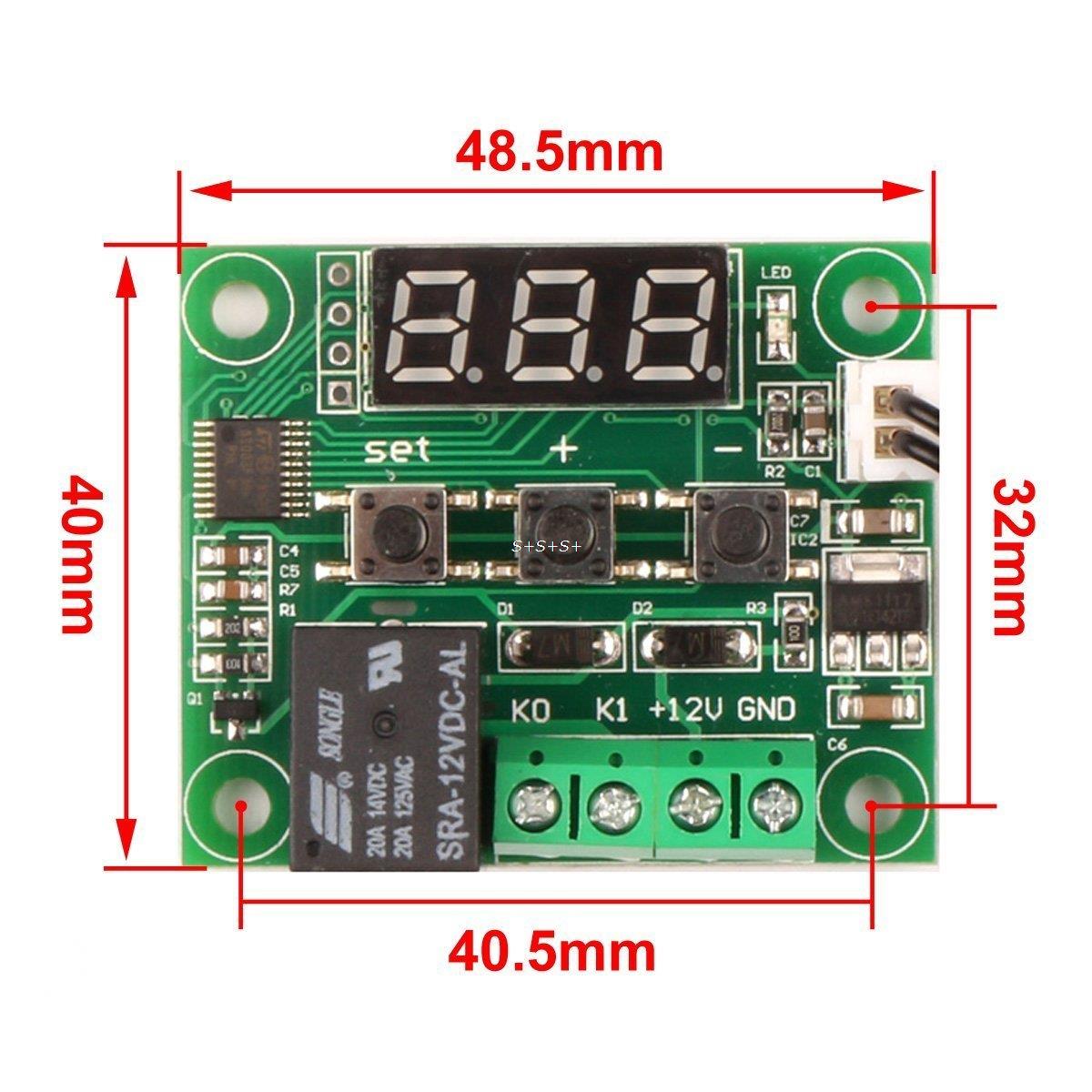

• wymiary 41x49x18mm

Programowanie

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• wejście w wybrany tryb zatwieradzamy przyciskiem SET
• zatwierdzenie wybranej wartości przyciskiem SET

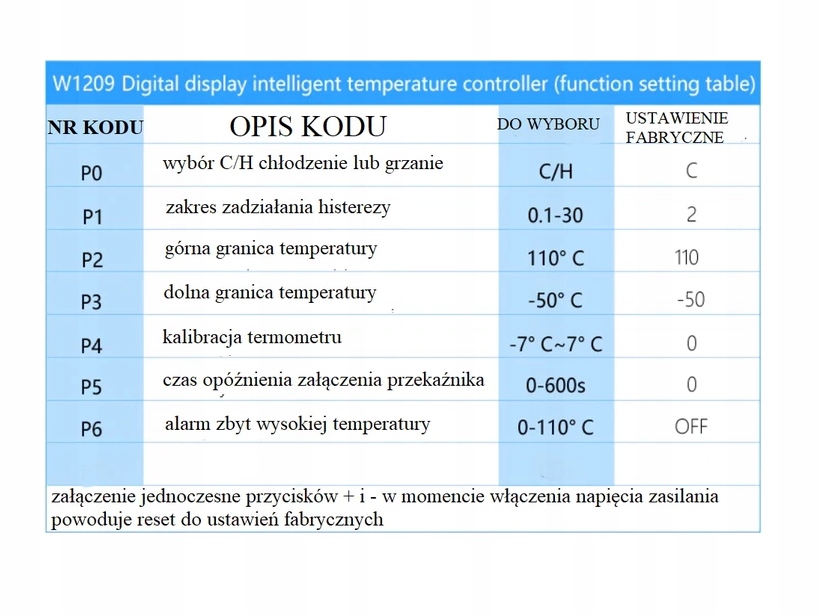

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możlwiość wyboru od 0.5 do 15°C
• P2 - górna granica temperatury (domyślnie 110*C) zakres -45°C do 110°C
• P3 - dolna granica temperatury (domyślnie -50*C)  zakres -50°C do 110°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
• załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
