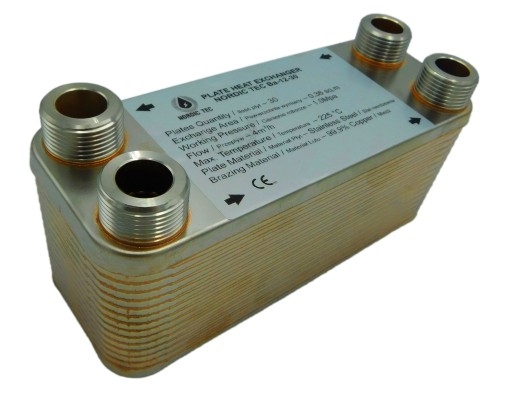

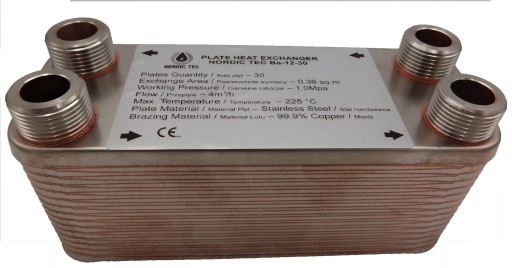

ТЕПЛООБМЕННИК 30-пластинчатый NORDIC TEC 25кВт 3/4'

Wymiennik ciepła płytowy 25 kW - Nordic Tec Ba-12-30

o przyłączach 3/4" (DN20), 30 płyt ze stali nierdzewnej

max 25kW dla wysokich zasilań - więcej informacji poniżej

Informacje techniczne - wymiennik 30 płytowy

• Płytki wykonane ze stali nierdzewnej S316L (tzw. kwasówki),
• Lutowane metodą próżniową za pomocą miedzi (Cu 99,99%)
• 30 płytek, o grubości 0,30mm, typu karbowanego (jodełka), dla wywołania większych turbulencji przepływu
• Moc nominalna - od 10 do 25 kW

UWAGA - Moc nominalna wymiennika nie jest tożsama z mocą kotła, kominka lub innego urządzenia grzewczego jakie ma być obsługiwany wymiennik. Należy pamiętać, że faktycznie osiągnięta moc będzie zależeć od tego jakie parametry (jak wysoką temperaturę i przepływ dostarczymy do wymiennika).

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

• Przyłącza: 3/4", czyli DN20 - gwint standardowy zewnętrzny
• Ciśnienie robocze - do 10 bar
• Ciśnienie testu szczelności - 20 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - do 4 m3/h (lub do 4000 l/godz.)
• Powierzchnia wymiany - 0,36 m2

Zaleca się by przy doborze wymiennika do kotła grzewczego na 10kW urządzenia przypadło min. 0,25-0,30m2 powierzchni wymiany grzewczej.

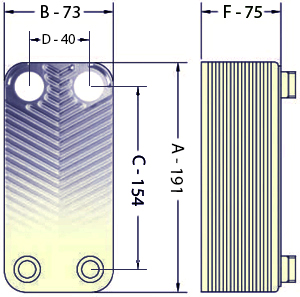

Wymiary:

A - Długość/Wysokość - 191 mm

B - Szerokość - 73 mm

F - Głębokość/Grubość - 75 mm

C - Dystans między przyłączami po długości - 154 mm

D - Dystans między przyłączami po szerokości - 40 mm

* Certyfikacja - CE  - wymiennik dopuszczony do obrotu w całej UE

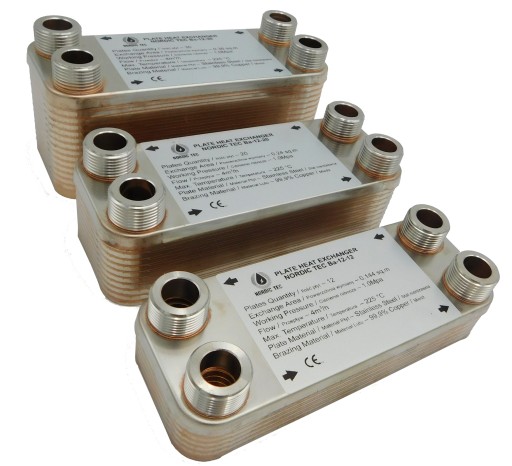

Budowa wymiennika ciepła NORDIC TEC Ba-12-30 oraz podobnych modeli

Płytowe wymienniki ciepła - w tym powyższy Ba-12-30 - są urządzeniami przepływowymi, tj. działają w sposób nie kumulujący wody (w przeciwieństwie do zasobników lub zbiorników CWU - które też bywają nazywane wymiennikami ciepła). Powierzchnię wymiany cieplnej w wymienniku Ba-12-30 tworzy 30 płytek stalowych o grubości 0,3-0,4mm (stal nierdzewna S316). Połączone są one ze sobą za pomocą lutu miedzianego-  99,9% Cu - (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Grubość płyt - czy raczej ich cienkość - jest w tym wypadku zaletą pozwalającą na maksymalnie sprawną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ mediów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Płyny w kanałach wymienników  są od siebie odseparowane i nie mieszają się - mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie stalowych arkuszy zapewnia przepływ turbulentny (prościej - po prostu wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz kanałów urządzenia. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność - wymiennika ma służyć w CO przez długie lata.
