БЛОК ПИТАНИЯ ДЛЯ ДОМОФОНА URMET 18L1 DIN 4+N

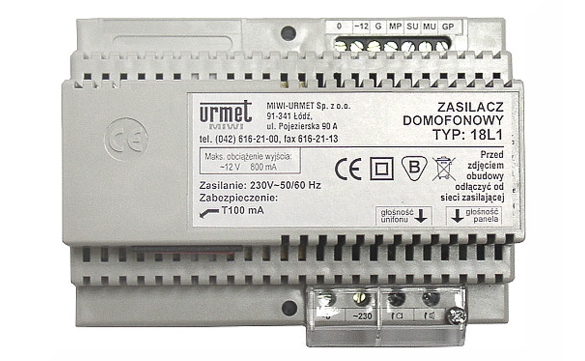

Zasilacz domofonowy Urmet mod. 18L1

Dane techniczne:

• Producent: Urmet
• Nr ref. 18L1
• System: 4+N
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: -5°C ÷ +45°C
• Wyjście EZ: 12 V AC / 800mA
• Wymiary (dł. x szer. gł.): 126 x 90 x 75 mm (6 DIN) – bez osłony sieci, 126 x 96 x 75 mm (6 DIN) – z osłoną sieci.

Zasilacz 18L1 należy do najnowszej generacji zasilaczy produkcji URMET. Przystosowany do systemu 4+N. Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Smyle). Zasilacz ten ma możliwość regulacji poziomu głośności unifonów oraz panela wejściowego. Zasilacz jest przystosowany do montażu na szynie DIN. Wbudowany dwutonowy generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów. W zasilaczu 18L1 możliwa jest regulacja głośności panela i unifonu oraz ewentualna wymiana bezpiecznika bez konieczności rozkręcania obudowy.

Oprócz zasilacza w tradycyjnym systemie domofonowym występują:

• panel domofonowy z odpowiednim typem modułu rozmównego oraz odpowiednią liczbą przycisków wywołania
• unifony do systemu 4+N

Opis zacisków:

• ~0 napięcie zasilania 230 V AC;
• ~230 V zaciski napięcia zasilania 230 V AC;
• ~12 wyjście napięcia zmiennego 12V podświetlenia przycisków panela oraz zasilania elektrozaczepu;
• ~0 masa dla napięcia 12 V AC;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym;
• MP zacisk do podłączenia mikrofonu modułu rozmównego;
• G wyjście generatora wywołania do panela z przyciskami;

Schemat blokowy
