GPRS-A Универсальная антенна GSM GPRS Satel Module

GPRS-A Uniwersalny Moduł GSM/GPRS Satel + Antena ANT-OBU-Q

GPRS-A jest uniwersalnym modułem monitorującym, mogącym pracować autonomicznie lub w ramach systemu sygnalizacji włamania i napadu, a także systemów automatyki. Urządzenie wyposażone jest w telefon GSM, obsługujący transmisję danych w technologii 2G.

W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową. Połączenie z nią odbywa się za pośrednictwem jej dialera lub odpowiednio skonfigurowanych wyjść.

Urządzenie posiada 8 wejść, które można ustawić jako cyfrowe (NO, NC) lub analogowe. Te, które pracują jako analogowe, mogą być wykorzystywane w układach automatyki lub do monitorowania szerokiego spektrum zewnętrznych urządzeń, takich jak np. czujniki temperatury, ciśnienia, wilgotności. GPRS-A posiada także magistralę 1-Wire, do której można podłączyć maksymalnie 8 cyfrowych czujników temperatury DS-T1.

Moduł może wysyłać dane pomiarowe z użyciem otwartych protokołów komunikacyjnych: MQTT, JSON oraz MODBUS RTU, przez GPRS. Istnieje możliwość stworzenia serwera gromadzącego dane z wielu modułów. Informacje te mogą być obrabiane i wizualizowane, np. w celu nadzorowania parametrów środowiskowych panujących w grupie chłodni, magazynów czy hal produkcyjnych. Wpisuje się to w koncepcję tzw. Internetu Rzeczy (ang. IoT – Internet of Things). W odpowiedzi na przekroczenie zadanych wartości progowych sygnałów na wejściach analogowych lub z czujników 1-Wire, GPRS-A może raportować takie zdarzenie do stacji monitorującej lub wysłać powiadomienie wskazanym użytkownikom. Możliwe jest także zaprogramowanie automatycznej zmiany stanu wybranych wyjść, w odpowiedzi na określone zdarzenia, np. włączenie ogrzewania przy znacznym spadku temperatury.

Moduł oferuje powiadamianie maksymalnie 8 użytkowników, na kilka sposobów: wiadomościami SMS lub PUSH, bądź poprzez usługę CLIP.

Urządzenie posiada 4 programowalne wyjścia, którymi można sterować zdalnie z wykorzystaniem SMS, CLIP, aplikacji mobilnej GX CONTROL lub programu konfiguracyjnego GX Soft, a także poprzez IoT. GPRS-A może służyć do zdalnego sterowania systemem alarmowym lub innymi podłączonymi do modułu urządzeniami.

Programowanie i konfiguracja odbywa się na komputerze z zainstalowanym programem GX Soft. Połączenie z modułem może być lokalne, poprzez port RS-232 (TTL) modułu lub zdalne, przez GPRS.

Zdalna aktualizacja urządzenia (jego firmware’u) możliwa jest dzięki współpracy GPRS-A z oprogramowaniem UpServ.

• konwersja monitoringu telefonicznego na formaty SMS / GPRS
• przesyłanie powiadomień do max. 8 numerów telefonów
• powiadamianie: SMS / CLIP / PUSH
• 8 programowalnych wejść (NO / NC / analogowe)
• magistrala temperaturowych czujników cyfrowych 1-Wire
• możliwość konfiguracji reakcji na przekroczenie zadanych wartości progowych:
• na wejściach analogowych
• z czujników 1-Wire
• 4 wyjścia (2 przekaźnikowe, 2 typu OC) sterowane za pomocą SMS / CLIP / GX CONTROL / GX Soft / przez IoT
• IoT - obsługa otwartych protokołów: MQTT, JSON, MODBUS RTU, przez GPRS
• możliwość sprawdzenia stanu konta pre-paid i powiadamianie o przekroczeniu limitu środków
• konfiguracja ustawień modułu:
• lokalne - komputer z programem GX Soft podłączony do portu RS-232 (TTL) modułu
• zdalnie - komputer z programem GX Soft łączący się z modułem przez GPRS
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania (firmware)

Pełna elastyczność

Moduł z powodzeniem znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach. GPRS-A może otrzymywać informacje o zdarzeniach od podłączonej centrali alarmowej, aby przekazać je do stacji monitorujących agencji ochrony lub zainteresowanych osób poprzez sieć GSM. Połączenie z centralą odbywa się za pośrednictwem jej dialera (moduł symuluje stację monitorującą) lub odpowiednio skonfigurowanych wyjść centrali podłączonych do wejść modułu.

Moduł może służyć do realizacji funkcji zdalnego sterowania, np. włączanie czuwania, czy otwieranie bramy, m.in. z użyciem aplikacji mobilnej. Zmiana stanu wyjść modułu może również nastąpić automatycznie, w odpowiedzi na określone zdarzenia.

GPRS-A może dać „nowe życie” starszym systemom alarmowym. Potrafi też działać autonomicznie, np. monitorując stan różnych urządzeń i systemów automatyki.

Monitoring zdarzeń

W obszarze monitoringu, przekazywanie informacji realizowane jest:

• GPRS – z wykorzystaniem protokołów TCP lub UDP
• wiadomości SMS

W przypadku przesyłania zdarzeń w technologii GPRS, moduł obsługuje dwa formaty transmisji:

• SIA-IP (do komunikacji z dowolną stacją monitorującą)
• SATEL (do komunikacji z urządzeniami produkcji SATEL: stacją monitorującą STAM-2 lub konwerterem monitoringu SMET-256)

Powiadamianie

Moduł GPRS-A umożliwia przesyłanie powiadomień na maksymalnie 8 numerów telefonów. Funkcja ta może być realizowana poprzez:

• wiadomości SMS
• komunikaty PUSH
• bezkosztową usługę CLIP

Urządzenie może przekazywać powiadomienia kilkoma niezależnymi torami. Monit o zdarzeniu zostanie wysłany wszystkimi zaprogramowanymi wcześniej drogami, dzięki czemu informacja dotrze do odbiorcy nawet wówczas, gdy jedna ze ścieżek okaże się niedostępna.

Zdalne sterowanie

GPRS-A posiada 4 wyjścia – 2 przekaźnikowe i 2 typu OC. Można nimi sterować zdalnie i aktywować z dowolnego miejsca na kilka sposobów:

• przy użyciu wiadomości SMS (z 8 numerów)
• z aplikacji mobilnej GX CONTROL
• z komputera z zainstalowanym oprogramowaniem GX Soft
• z wykorzystaniem bezkosztowej usługi CLIP (nawet z 1024 numerów)

Monitorowanie obiektów

GPRS-A znajdzie zastosowanie m.in. na jachtach, w przyczepach kempingowych, domkach holenderskich. We współpracy z szeregiem czujek skutecznie zabezpieczy wnętrze danego obiektu. Moduł może np. wysłać do właściciela lub wskazanych osób powiadomienie o otwarciu drzwi lub próbie uruchomienia silnika.

Dzięki współpracy np. z czujnikami temperatury i wilgotności, znakomicie poradzi sobie także z monitorowaniem warunków środowiskowych przy przechowywaniu m.in. żywności czy leków:

• na bieżąco przesyłając informacje o wybranych parametrach
• alarmując o przekroczeniu zadanych limitów lub zmianie stanu na wejściu
• reagując na określone zdarzenia

Mobilny dostęp

Aplikacja GX CONTROL umożliwia:

• weryfikowanie stanu wejść i wyjść (podłączonych urządzeń)
• wyświetlanie wskazań z wejść analogowych i czujników cyfrowych
• przeglądanie awarii z możliwością kasowania ich pamięci
• podgląd pamięci zdarzeń z możliwością filtrowania
• zdalne sterowanie wyjściami modułu (podłączonymi do nich urządzeniami).

Komunikaty PUSH zapewniają użytkownikowi stały dostęp do informacji.

Co ważne, konfiguracja aplikacji jest bardzo prosta, podobnie jak połączenie z modułem. Wystarczy wysłać z jej poziomu SMS do urządzenia, aby otrzymać w odpowiedzi dane konfiguracyjne. Inny, równie wygodny sposób, to zeskanowanie kodu QR, który generowany jest w programie GX Soft lub w uprzednio skonfigurowanej aplikacji.

W zestawie:

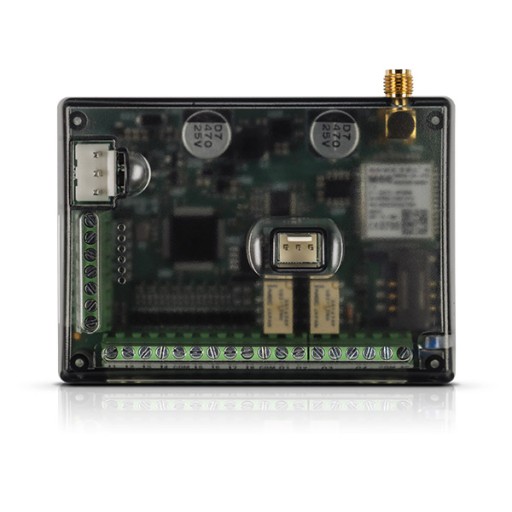

• moduł Satel GPRS-A - 1 szt;
• obudowa plastikowa Satel  - 1 szt;
• antena Satel  ANT-OBU-Q - 1 szt;
• instrukcja skrócona (pełna wersja do pobrania ze strony producenta);
