ВЕНТИЛЯТОР ДЛЯ КОТЛА ПЕЧИ ПЕЧИ DM 80

Dmuchawa z małą ramką przyłączeniową do pieca z podajnikiem z przesłoną na wlocie.

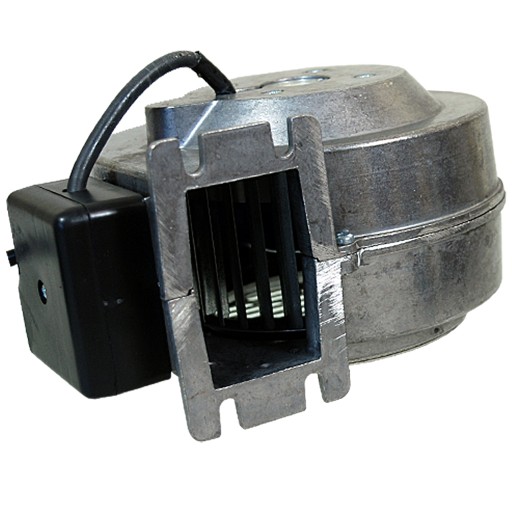

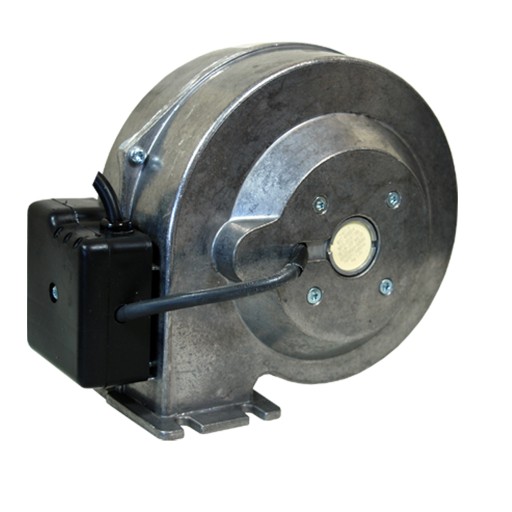

Typ dmuchawy DM 80 w aluminiowej obudowie

SYMBOL PRODUKTU: 11790

Cechy szczególne:

• produkt polski
• doskonała jakość
• bezpośrednio od producenta
• aluminiowa obudowa
• wysoka wydajność
• silnik EMC

PARAMETRY TECHNICZNE

Wydajność max: 320 m3/h

Sprężanie max: 300 Pa

Kondensator: 2,5 uF / 450 V

Zasilanie: 230 V / 50 Hz

Liczba prędkości: 1

Rodzaj pracy: ciągły

Klasa szczelności: IP44

Głośność: 62 dBA

Temperatura otoczenia: od -15 do 45 OC

Prędkość obrotowa: 2390 obr./min

Kołnierz wylotowy: 104 x 65 mm

Otwór wylotowy: 69 x 45 mm

ELEMENTY BUDOWY

• Silnik: 80 W
• Malowanie obudowy: M0 - bez malowania
• Przesłona wlotu: PX1 - przesłona typu X
• Klapka wylotu: K0 - bez klapki
• Czujnik Halla: H0 - bez czujnika Halla
• Przewód zasilający: PW20 - przewód z wtyczką komp. dł. 2 m
• Puszka: PP6 - puszka w pozycji 6

PRZEZNACZENIE

Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 15 - 50 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy.

BUDOWA WENTYLATORA

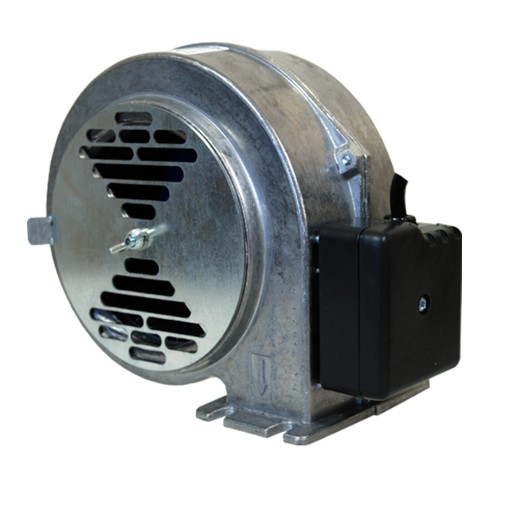

Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.

Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

GALERIA ZDJĘĆ PRODUKTU

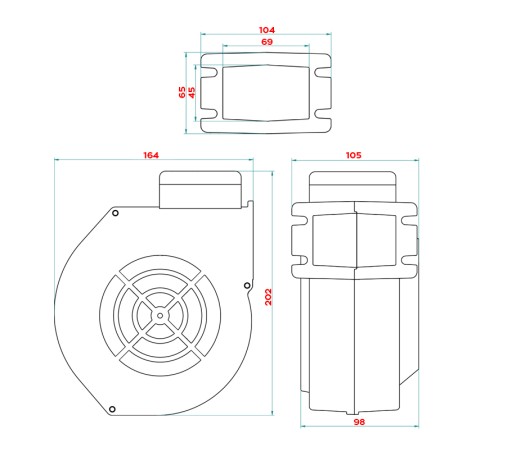

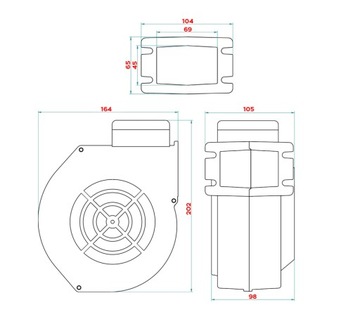

Kołnierz montażowy dmuchawy oraz rozstaw otworów jest znormalizowany i pasuje do większości pieców obecnych na polskim rynku. W załączeniu dokładny rysunek z wymiarami.
