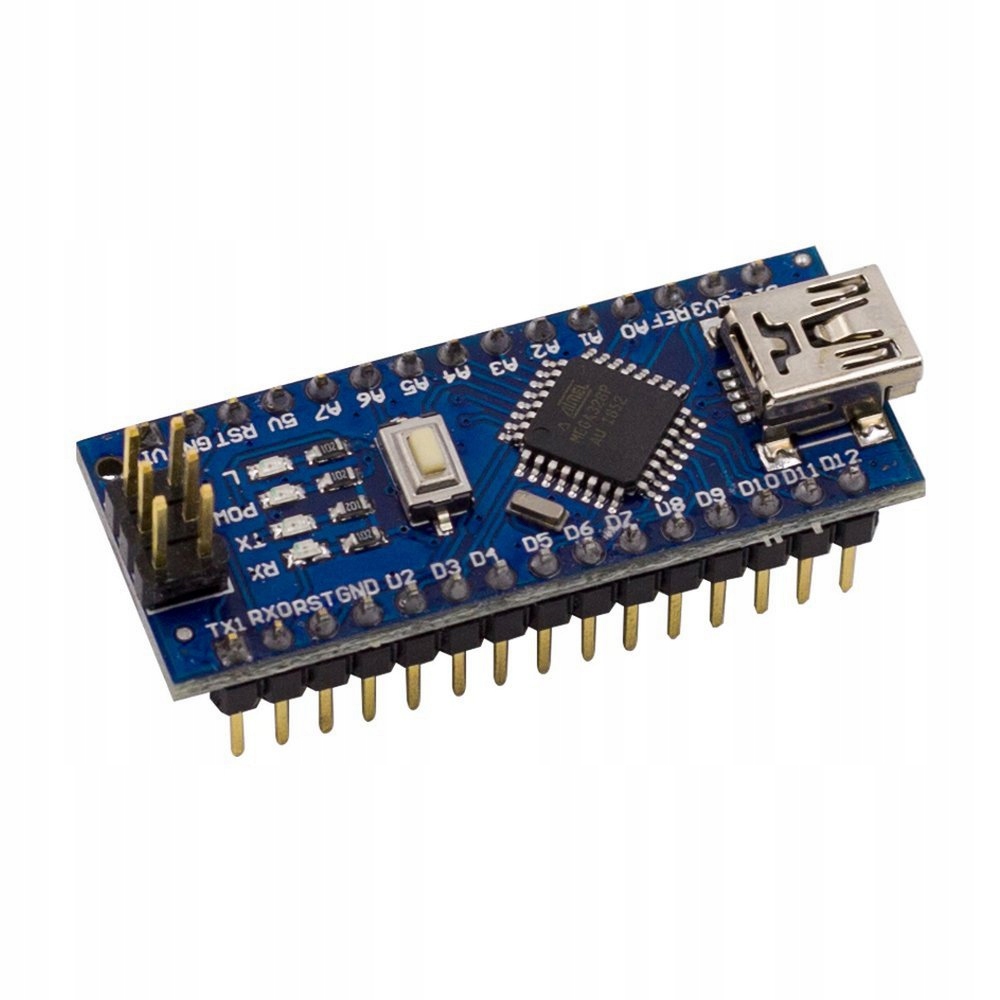

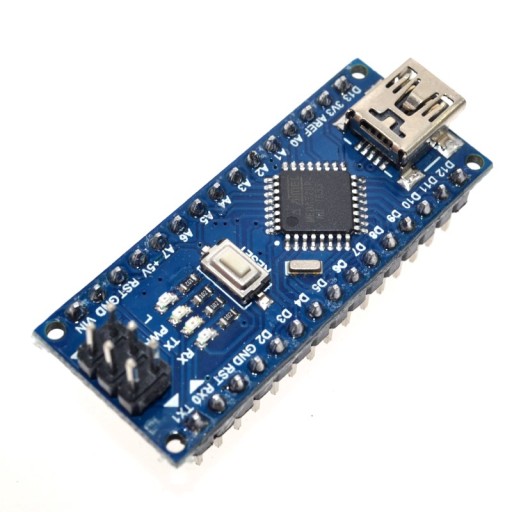

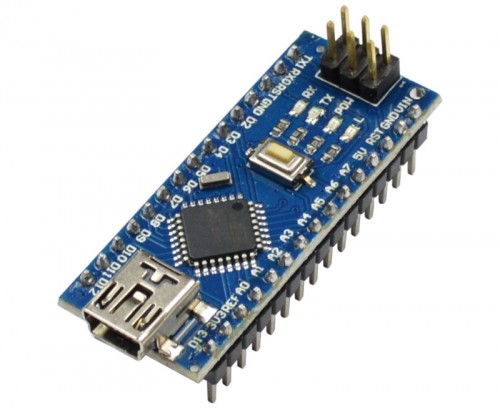

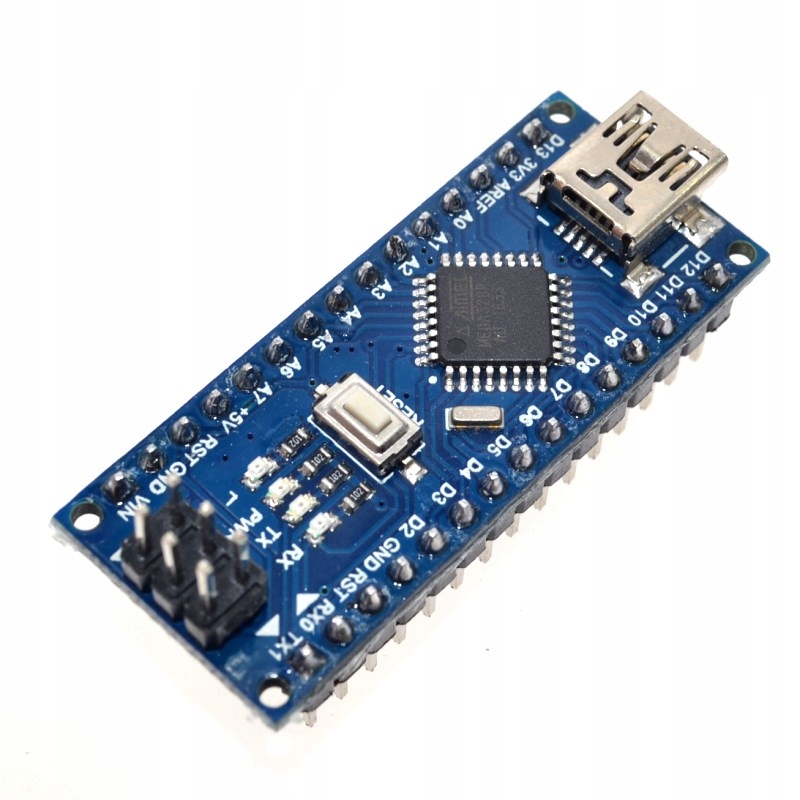

Микроконтроллер NANO 3.0 atmega328 USB-модуль

Moduł  klon ZGODNY Z ARDUINO NANO 3.0  atmega328 USB AVR i inne

Uniwersalny mini moduł  klon Arduino z mikrokontrolerem ATmega328P oraz złączem USB.

Możliwość zastosowania w wielu projektach mikroprocesorowych. Układ zgodny z projektem Arduino.

Wiernie odwzorowany klon to pewność działania i niezawodności.

NANO posiada programator CH340

Dzięki wygodnemu złączu mini USB bezproblemowe jest podłączenie tego modułu pod komputer i programowanie. Dzięki swoim niewielkim rozmiarom sprawdzi się w mniejszych projektach.

W Arduino zastosowano mikrokontroler Atmega328.

Nano posiada stabilizator napięcia dzięki czemu możemy zasilić moduł z napięcia wyższego od 5V.

• klon Arduino Nano, podobnie jak Arduino Pro, oparte jest na popularnym module Uno
• Posiada mikrokontroler Atmega328.
• Na płytce złącze USB z układ CH340
• Płytka zawiera układ procesor ATmega328 z

• 32kB pamięci Flash
• 1kB pamięci SRAM
• 1kB pamięci EEPROM
• Taktowany jest sygnałem zegarowym o częstotliwości 16 MHz.

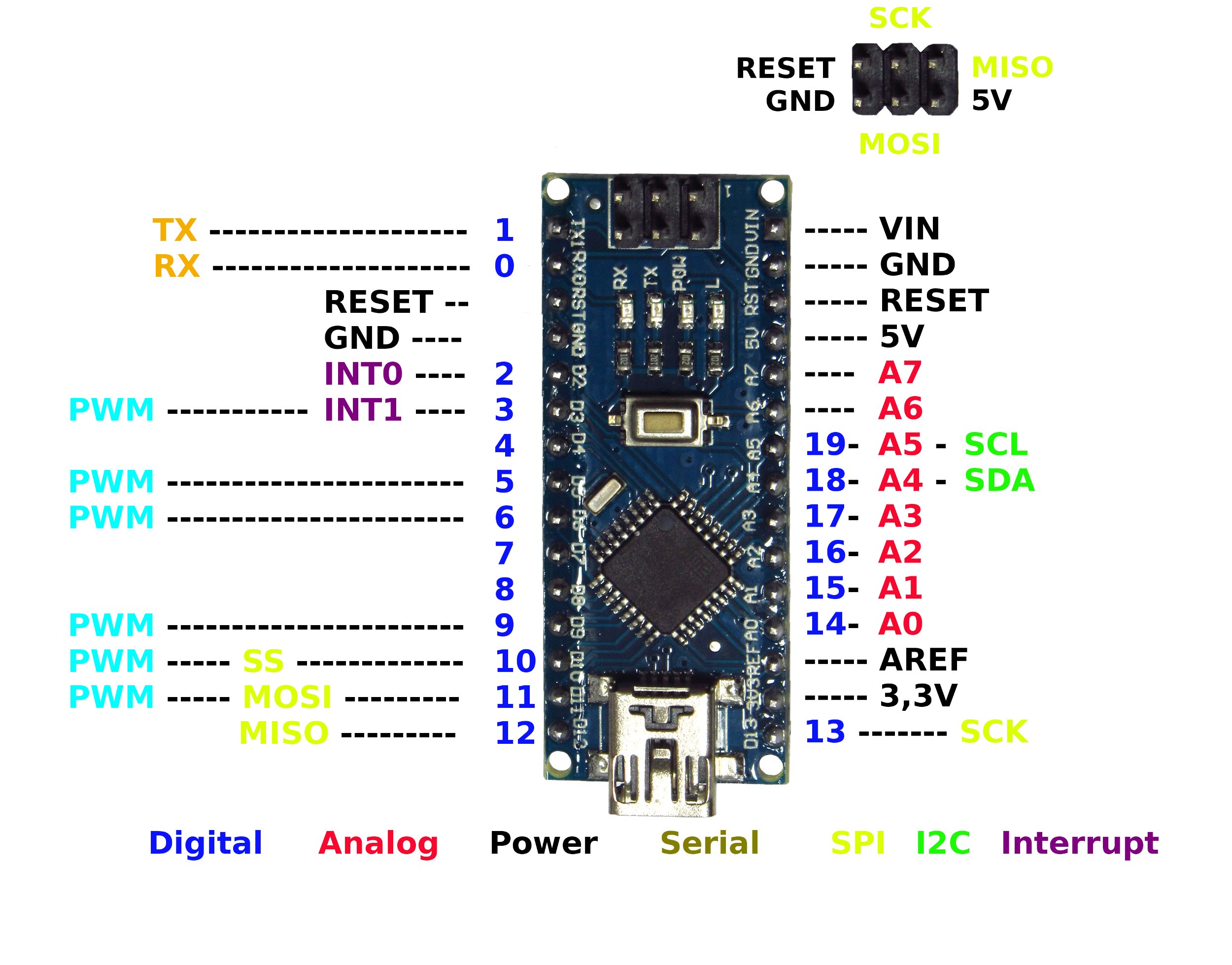

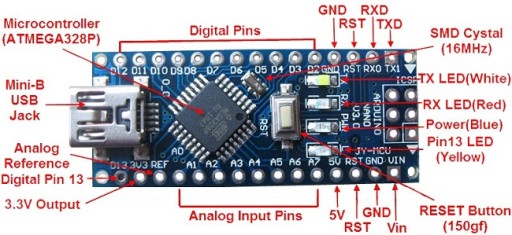

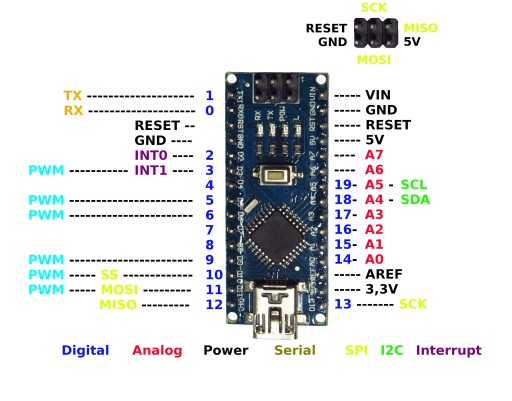

• Płytka posiada piny - wyjścia/wejścia
• 14 cyfrowych pinów - mogą zostać użyty jako wejście lub wyjście. Piny działają w standardzie TTL5V. Wydajność każdego z nich sięga 40mA, a ponadto mają wbudowane rezystory pull-up. Niektóre z pinów spełniają dodatkowe funcje (UART, INT, PWM, SPI, LED).
• w tym 6 kanałów PWM np. do sterowania serwami

• Nano może być zasilana
• Układ posiada system komunikacji z komputerem poprzez:
• Pracuje z napięciami 5 V.
• Switch do ręcznego resetu
• Diody LED do kontroli pracy układu
• Złącza rozmieszczone na płytce pozwalają wpięcie płytki wprost do płytki stykowej.
• Ta wersja posiada przylutowane wtyki konektorów

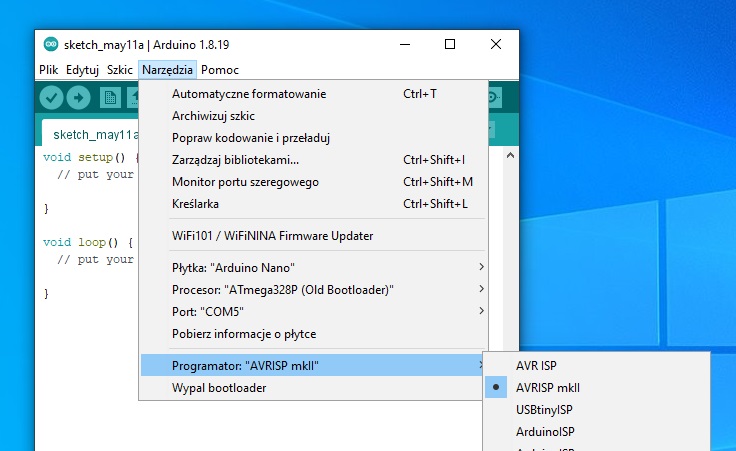

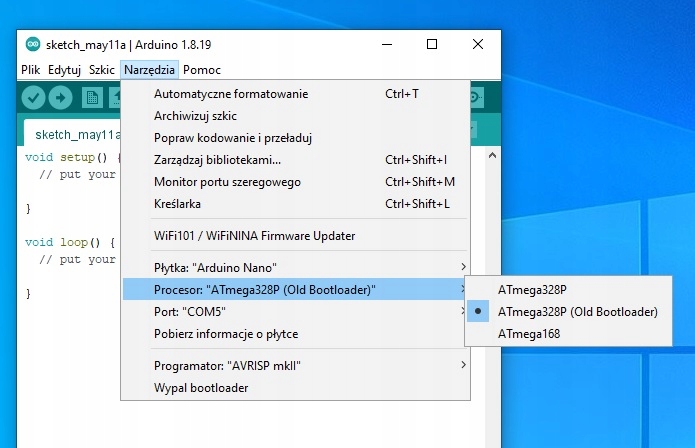

• Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących.  - program IDE - http://www.arduino.cc/en/Main/Software
• Mikrokontroler znajdujący się na płytce ma fabrycznie zainstalowny bootloader, który umożliwia wgrywanie oprogramowania bez użycia dodatkowego sprzętu.
• Dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.
• intefejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX).
• USB - układ CH340
• Ponadto obsługiwane są interfacy I²C (TWI) oraz SPI
• przez kabel mini-USB
• napięciem niestabilizowanym 7-12V podawanym na pin 30 lub ze stabilizowanego źródła napięcia 5V.
• Układ automatycznie wybiera źródło zasilania o najwyższym napięciu.
• Układ CH340 zapewniający komunikację z komputerem może być zasilany tylko przez USB.
• 8 analogowych wejść, z których każde umożliwia pomiar z 10 bitową rozdzielczością. Niektóre z pinów spełniają dodatkowe funkcje (I²C, AREF, Reset).

Parametry techniczne

• Napięcie zasilania: 5V
• Mikrokontroler: ATmega328 - 16 MHz
• Porty - Piny I/O: 14
• Ilość wejść analogowych: 8
• Ilość wyjść PWM: 6
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Zabezpieczenie przeciw przepływowi zbyt dużego prądu
• Moduł wykonany na laminacie o grubości 0,8 mm
• Masa poniżej 5 g.
• rozstaw pinów 2.54mm (możlwiość zamontowania w płytkach stykowych)

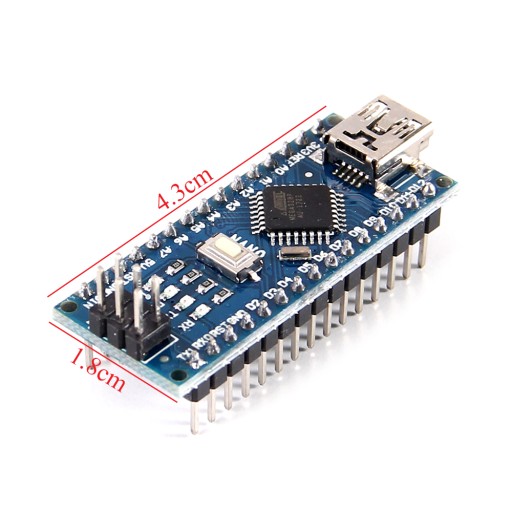

• Wymiary: 45x19 mm
• 32kB pamięci flash
• 1kB EEPROM
• 1kB SRAM
• 2 timery/ liczniki 8bit
• 1 timer / licznik 16bit
