[MIRLEY][M022A] Аналоговый регулятор скорости - печатная плата

Przedmiotem aukcji jest zestaw M022A

Analogowy regulator obrotów wentylatora - Płytka Drukowana

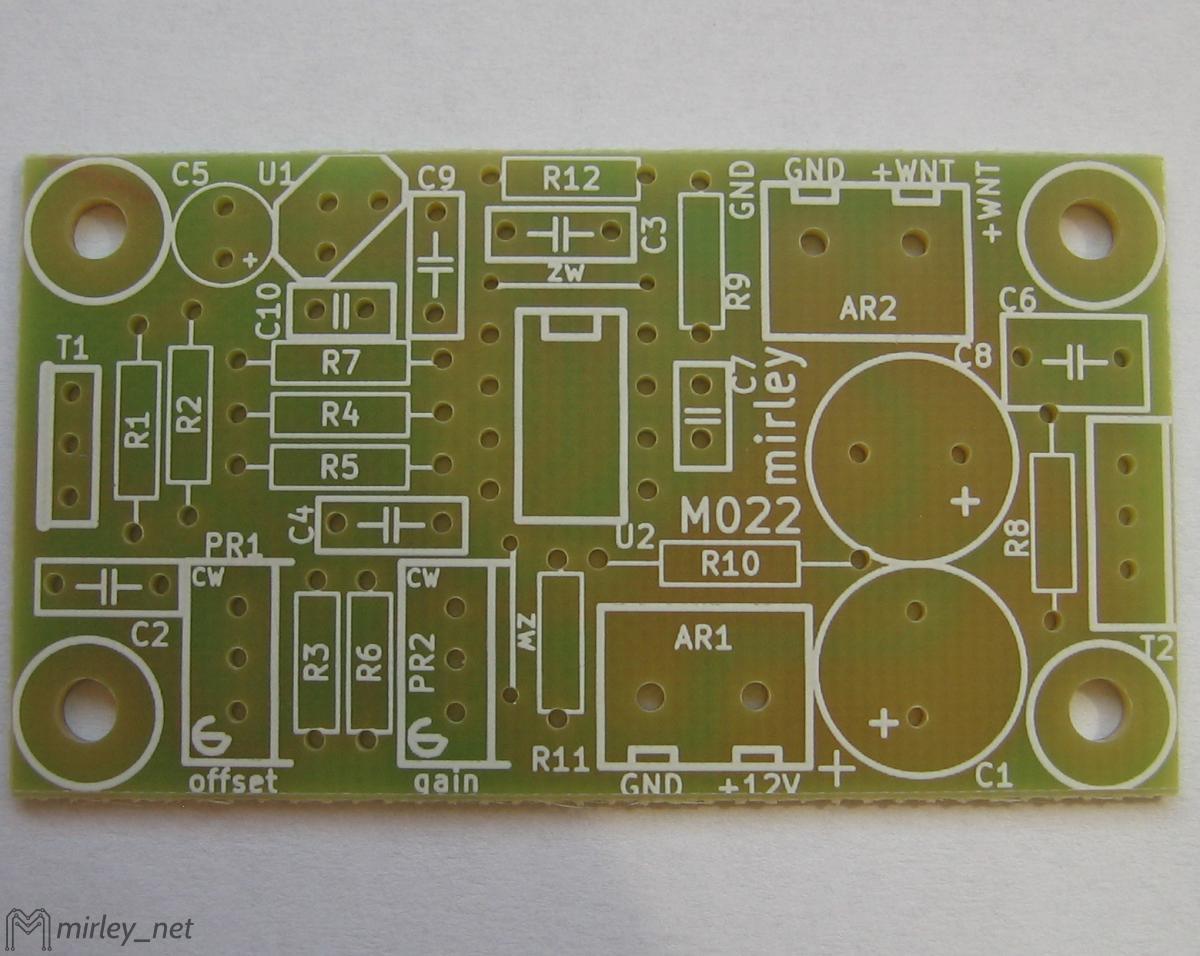

Płytka jednostronna, zielona soldermaska, wymiary około 57x32 mm.

Krótki Opis:

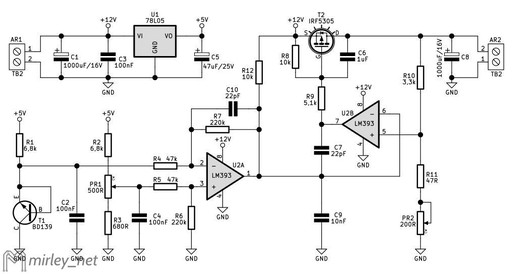

W obecnie budowanych układach elektronicznych często wykorzystuje się systemy aktywnego chłodzenia z wentylatorami. W dobie techniki mikroprocesorowej wentylatory sterowane są przeważnie z mikrokontrolera lub innego specjalizowanego układu, a prędkość obrotowa regulowana jest poprzez PWM. Takie rozwiązanie charakteryzuje się niezbyt dobrą kulturą pracy, może powodować niestabilną pracę wentylatorów, a ponadto generuje bardzo dużo zakłóceń. Aby sprostać wymaganiom, szczególnie w audiofilskiej dziedzinie audio zaprojektowano analogowy regulator obrotów wentylatora. Układ przydaje się przy budowie wzmacniaczy audio z aktywnym systemem chłodzenia i pozwala na płynną regulację obrotów wentylatorów w zależności od temperatury. Wydajność prądowa układu zależy w zasadzie tylko od tranzystora wyjściowego, jednak testy przeprowadzano z prądami wyjściowymi do 1.5A, co pozwala w praktyce podłączyć nawet kilka dużych wentylatorów 12V.

W skład zestawu wystawionego na tej aukcji wchodzą:

• 1x M022 Płytka do regulatora obrotów wentylatora
