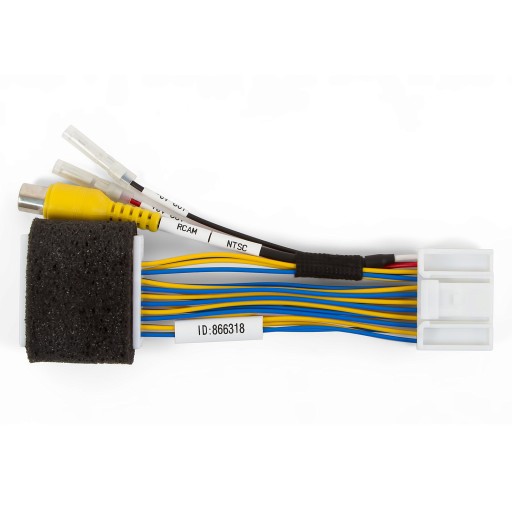

Кабель для камеры Lexus с GEN8 13CY/15CY EU

Kabel dla połączenia kamery cofania w samochodach Lexus z systemem nawigacji media GEN8 13CY/15CY EU. Ten kabel umożliwia zainstalowanie kamery dodatkowej na zasadzie Plug&Play bez uszkodzenia standardowego okablowania. Przy tym kabel ten można stosować do podłączenia zarówno jak w samochodzie ze standardowym systemem nawigacyjnym, tak i w bez niego.

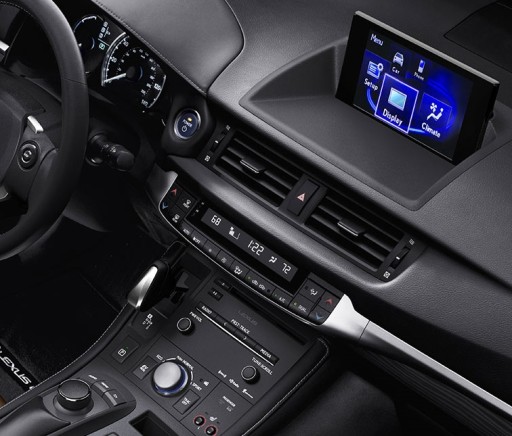

Sprawdzanie zgodności z samochodem jest dość łatwe: jeśli joystick ma kształt dysku lub krążka, a główne menu jest typu "karuzela", kabel jest kompatybilny z systemem.

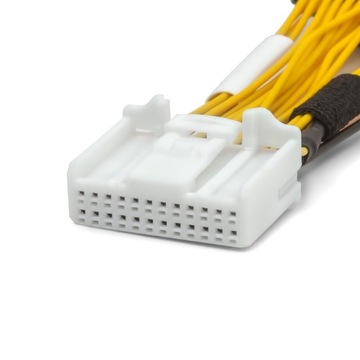

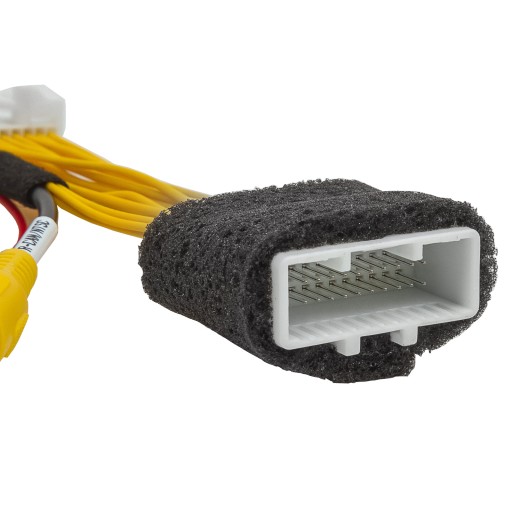

Obraz z kamery cofania zostanie automatycznie wyświetlony na ekranie podczas biegu wstecznego. Urządzenie jest podłączone do gniazda 24-pinowego (jak na rysunku). Po podłączeniu wszystkie funkcje standardowe, które pracują za pośrednictwem tego gniazda, nie zostaną zakłócone i będą działać tak samo, jak przed podłączeniem. Funkcja PDC (w połączeniu ze standardowym systemem Parktronic) jest obsługiwana.

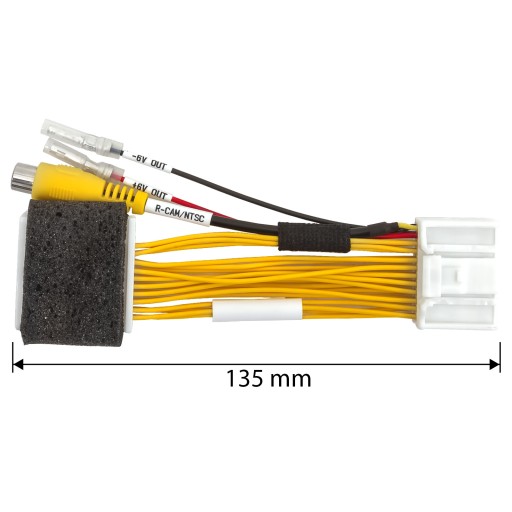

Uwaga! Zasilanie dodatkowej kamery biegu wstecznego powinno być pobierane na stale z linii ACC (pierwszy obrót klucza), przeciwnie wejście kamery nie będzie aktywne. W zależności od typu zainstalowanej kamery, mianowicie napięcia wymaganego do pracy, użyte może być napięcie wyjściowe monitora +6 V, które produkuje monitor. Jeśli kamera wymaga dla zasilania więcej niż +6 V, powinna być podłączona do linii ACC.

Kompatybilność

Auto rynku UE.

Głowica EOM: FujitsuTen GEN8 13CY/15CY EU 8-ej generacji

• CT200h, ES250, IS220d, IS250, NX200t, NX300h: 2014-2018
• ES300h, ES350, IS200t, IS300, IS300h, RC200t, RC300h, RC F, RX200t: 2015-2018

Dodatkowe warunki zgodności:

• Samochody z systemem nawigacyjnym OEM
• Samochody bez systemu nawigacyjnego OEM
• Samochody są wyposażone w joystick Lexus Display Audio Controller

Uwaga! Obsługiwane są tylko kamery w formacie NTSC.

Uwaga! Jednostki główne(radioodtwarzacze) Pioneer nie są obsługiwane.

https://www.youtube.com/watch?v=z5F1cQfoUW8

ID: 866318
