DARCO TURBOWENT TH 200 HYBRID облицовка дымохода

Hybrydowa nasada kominowa

Turbowent TH 200 CHCH-PK

• Model : TH 200 CHCH
• Średnica nasady : ø 200 mm
• Maksymalna wydajność : 373 m3/h
• Maksymalne podciśnienie : 8 Pa
• Napięcie zasilania : 24 V DC
• Moc znamionowa : 6,8 W
• Temperatura otoczenia : -20 - +60 st.C
• Układ obrotowy : Łożysko toczne
• Turbina : blacha chromoniklowana
• Podstawa : blacha chromoniklowana

Opis produktu:

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego, dodatkowo wyposażonym w silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji. Montuje się ją na wylotach kominów wentylacyjnych o działaniu grawitacyjnym.

Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady, co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.Jeśli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeśli jest zbyt mocny, silnik ogranicza prędkość obrotową. W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT HYBRYDOWY działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.

Nasadę montuje się na wylotach kominowych wentylacji grawitacyjnej, szczególnie w budownictwie jedno i wielorodzinnym.

Zastosowanie

• do wspomagania wentylacji grawitacyjnej wywiewnej kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem

• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciążenia wiatrem)

• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały do budowy systemów wentylacji hybrydowej

• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały

Wentylacja hybrydowa to system bazujący na przewodach grawiracyjnych wspomagany pracą urządzeń mechanicznych. W systemie wentylacji Hybrydowej Darco głównym regulatorem wydajności jest nasada hybrydowa. To ona zapewnia prawidłowy ciąg kominowy i dzięki możliwości regulacji prędkości obrotowej pozwala na ustawienie pożądanej wydajności pionu wentylacyjnego.

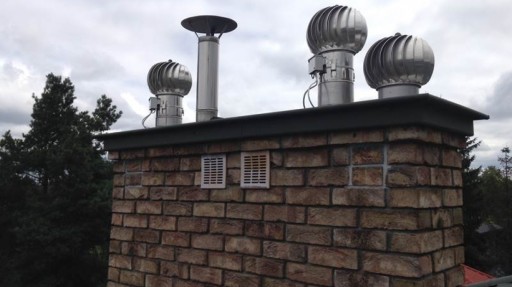

Przykładowy montaż

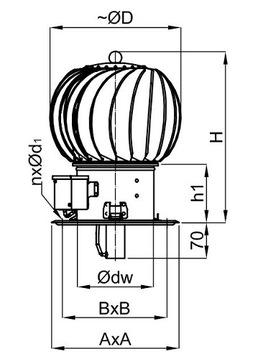

Wymiary

Wersja standard TH 200

D - 320 mm

dw - 200 mm

H - 340 mm

h2 - 100 mm

A - 330 mm

B - 284 mm

d1 - 6,2 mm

Waga - 3,0 kg

Akcesoria dodatkowe - do kupienia na pozostałych aukcjach

- Elektroniczny regulator obrotów ERO-32MN-0

- Elektroniczny zasilacza napięcie stałego EZN-10-M
