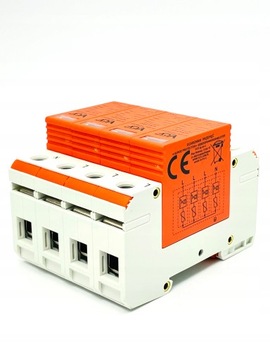

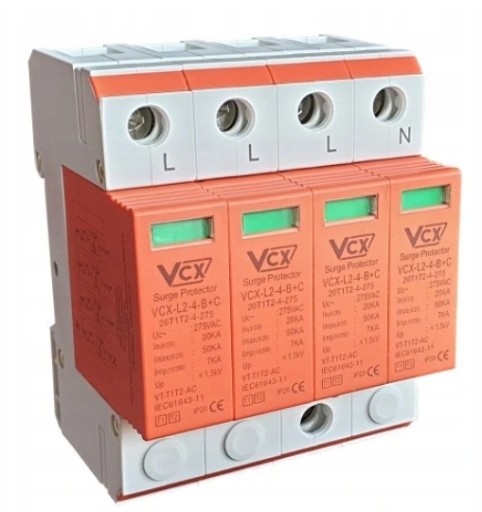

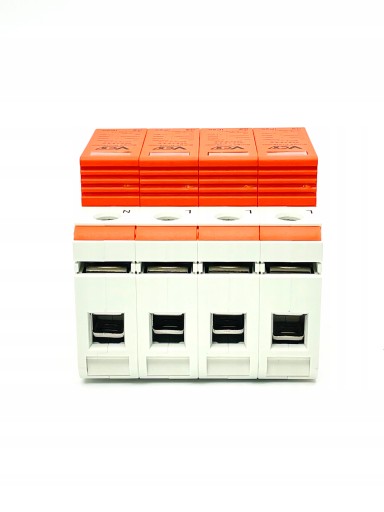

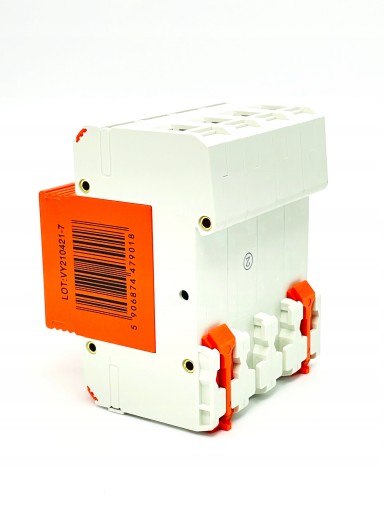

УСТРОЙСТВО ПИТАНИЯ 3-ФАЗНОЕ B+C T1+T2 4P

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki trójfazowe zajmują cztery moduły w rozdzielnicy elektrycznej. Ochronnik typu „1+2” (dawnej klasy B+C) , zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Dane techniczne:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Styk pomocniczy: tak

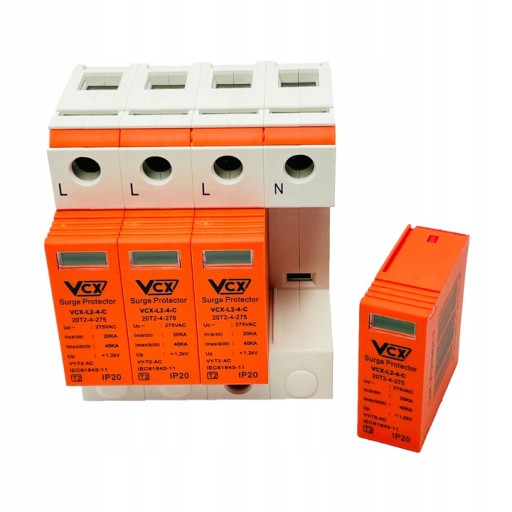

Po zadziałaniu, możliwość wymiany samej wkładki a nie całego ochronnika!
