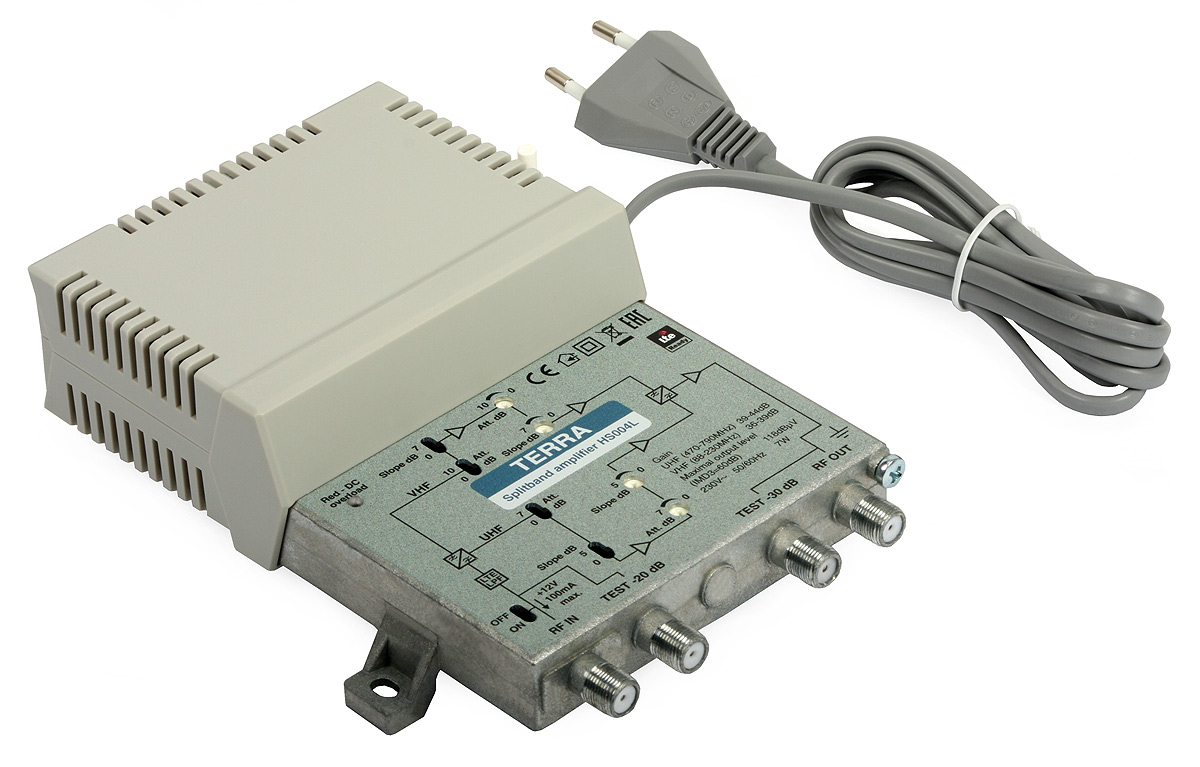

СТРОИТЕЛЬНЫЙ УСИЛИТЕЛЬ HS-004L TERRA

Wzmacniacz budynkowy HS-004L Terra

Kod towaru: HS-004L

Cechy wyróżniające:

• zintegrowany filtr sygnału LTE
• 39 dB wzmocnienia w paśmie VHF oraz 44 dB wzmocnienia w paśmie UHF
• przełączanie między stopniami wzmocnienia przy pomocy dyskretnych przełączników
• dodatkowa, płynna regulacja wzmocnienia przy pomocy potencjometrów
• płynna regulacja zbocza dla charakterystyki wzmocnienia
• przełącznik On/Off umożliwiający przesłanie napięcia DC 12 V oraz prądu o natężeniu 100 mA do przedwzmacniacza antenowego
• odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia
• Gwarancja - 4 lata.

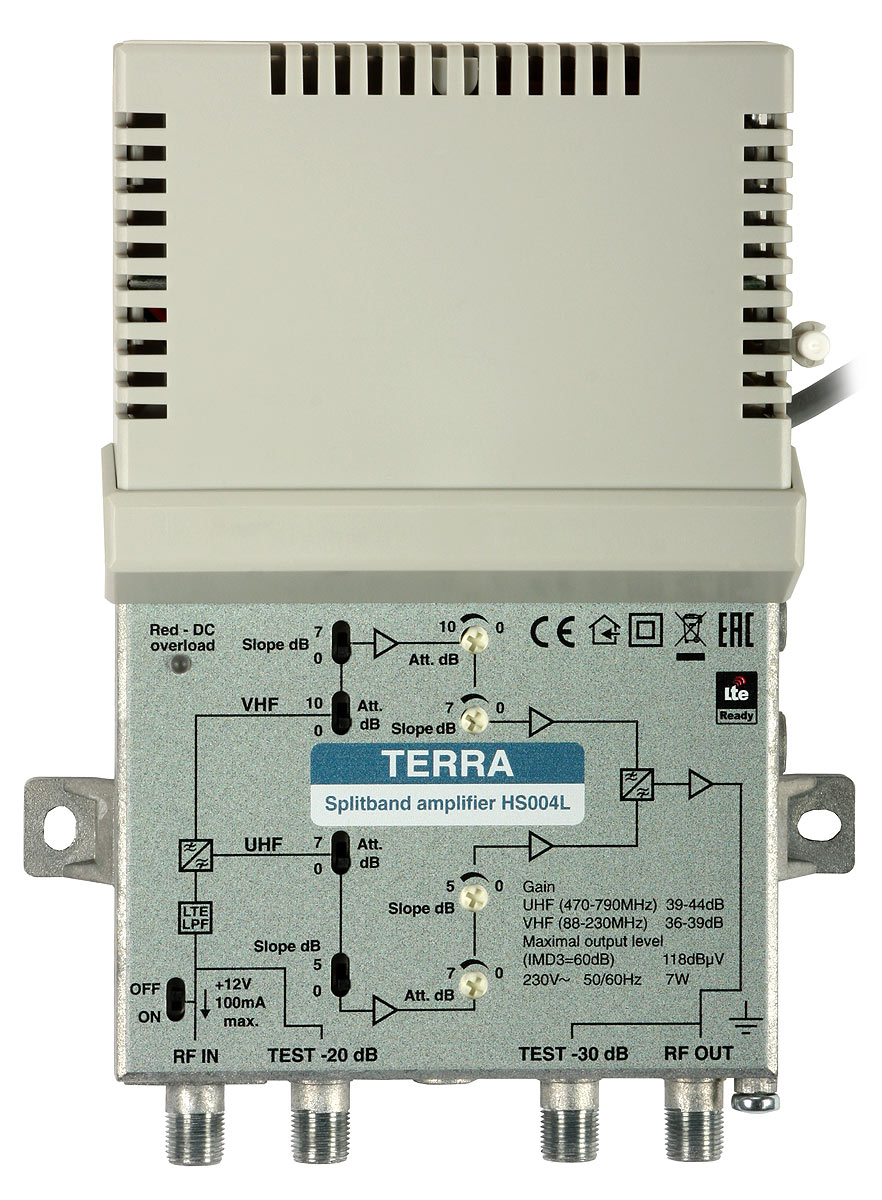

Wzmacniacz budynkowy HS-004L firmy Terra to urządzenie dedykowane do instalacji zbiorczych obejmujących nawet kilkadziesiąt gniazd. Wzmacniacz posiada jedno wejście sygnału dla pasm VHF (88-230 MHz) i UHF (470-790 MHz). Maksymalne wzmocnienie w paśmie VHF wynosi 39 dB, natomiast w paśmie UHF wynosi 44 dB. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Wzmacniacz HS-004L posiada przełącznik On/Off umożliwiający przesłanie napięcia DC 12 V i prądu o maksymalnym natężeniu 100 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału wynosi 121 dBμV (IMD3=60 dB), co pozwala na bezpieczne rozprowadzenie go do kilkunastu gniazd.

Wzmacniacz HS-004L jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pasmo UHF (do częstotliwości 790 MHz). Wzmacniacz HS-005L posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Dane techniczne:

• Nazwa HS-004L
• Pasmo VHF UHF
• Zakres częstotliwości [MHz] 88...230 470...790
• Wzmocnienie [dB] 36...39 39...44
• Regulacja wzmocnienia [dB] 0...20 0...14
• Regulacja nachylenia [dB] 14 10
• Max. poziom wyj. IMD3=60 dB (DIN45004B) [dBμV] 121
• Max. poziom wyj. IMD3=60 dB [dBμV] 118
• Tłumienie odbić [dB] > 10
• Współczynnik szumów [dB] < 6 < 6
• Tłumienie złącza testowego (we/wy) [dB] -20/-30
• Przełącznik DC dla przedwzmacniacza DC 12 V 100 mA max.
• Zasilanie/pobór mocy AC 230 V 50/60 Hz; 5 W
• Temperaturowy zakres pracy [ºC] -20...+50
• Wymiary [mm] 135x180x52
• Masa [kg] 0,7
