ВЕНТИЛЯТОР ВЕНТС ТТ ПРО 100 КАНАЛЬНЫЙ НА ШАРИКОВЫХ ПОДШИПНИКАХ, ДВУХСКОРОСТНОЙ, 245м3/ч

WENTYLATOR KANAŁOWY DWUBIEGOWY O PODWYŻSZONEJ WYDAJNOŚCI

VENTS TT PRO 100

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCÓW - 97 mm (DO KANAŁU 100 mm)
• WYSOKA WYDAJNOŚĆ - MAX 245 m3/h
• NISKI POZIOM HAŁASU - MIN 27 dB(A)/3m
• ENERGOOSZCZĘDNY SILNIK - MIN 23 W
• MODUŁOWA BUDOWA - ŁATWY MONTAŻ I DEMONTAŻ
• RENOMOWANY PRODUCENT - VENTS
• ŁOŻYSKA KULOWE W STANDARDZIE
• MONTAŻ W PIONIE LUB POZIOMIE

Zastosowanie

Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Na innych aukcjach dostępne są wentylatory TT PRO do kanałów wentylacyjnych o średnicach: 125, 150, 160, 200, 250, 315 mm.

Konstrukcja

Wentylatory TT PRO posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone (opcjonalnie - na zamówienie) w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut). Modele z timerem dostępne są na naszych innych aukcjach.

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

Regulacja prędkości

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika. Regulatory i przełączniki biegów dostępne są na naszych innych aukcjach.

SCHEMAT BUDOWY WENTYLATORA

1. Króciec wylotowy
2. Energooszczędny silnik dwubiegowy
3. Odłączany blok centralny
4. Wirnik z aerodynamicznymi łopatkami
5. Zaciski z zatrzaskami
6. Hermetyczna puszka przyłączeniowa
7. Łopatki kierujące strumień powietrza (kierownica)
8. Dyfuzor
9. Kolektor
10. Króciec wlotowy

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Żeby uprościć montaż i podpięcie, skrzynka (puszka przyłączeniowa) montażowa może znajdować się w dowolnym położeniu.

WYMIARY [mm]

• ØD - 97
• B - 195,8
• H - 226
• L - 302,5

DANE TECHNICZNE I CHARAKTERYSTYKA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc (min./max.) - 23 / 25 W
• Wydatek powietrza (min./max.) - 180 / 245 m3/h
• Poziom hałasu (min./max.) - 27 / 32 dB(A)/3m
• Obroty silnika (min./max.) - 2050 / 2620 obr./min.
• Pobór prądu (min./max.) - 0,10 / 0,11 A
• Max. ciśnienie statyczne - 154 Pa
• Max. temperatura pracy - 60 °C
• Stopień ochrony IP - X4
• Waga - 1,54 kg

MODELE DOSTĘPNE NA NASZYCH INNYCH AUKCJACH

Model                       Max wydajność        Max moc          Max obr. silnika      Max ciśnienie (spręż)  Max pobór prądu

TT PRO 100                 240 [m3/h]                25 [W]              2620 [obr/min]                    160 [Pa]                      0,11 [A]

TT PRO 125                 350 [m3/h]                30 [W]              2300 [obr/min]                    150 [Pa]                      0,13 [A]

TT PRO 150                 565 [m3/h]                50 [W]              2620 [obr/min]                    270 [Pa]                      0,22 [A]

TT PRO 160                 565 [m3/h]                50 [W]              2620 [obr/min]                    270 [Pa]                      0,22 [A]

TT PRO 200               1040 [m3/h]              108 [W]              2380 [obr/min]                    345 [Pa]                      0,48 [A]

TT PRO 250               1400 [m3/h]              177 [W]              2440 [obr/min]                    500 [Pa]                      0,79 [A]

TT PRO 315               2050 [m3/h]              320 [W]              2430 [obr/min]                    670 [Pa]                      1,42 [A]

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

WARIANT I - podłączenie na stałe na wyższym biegu

• L2 - bieg drugi
• L - napięcie
• N - neutral (zero)

WARIANT II - podłączenie na stałe na niższym biegu

• L1 - bieg pierwszy
• L - napięcie
• N - neutral (zero)

WARIANT III - podłączenie z płynnym regulatorem obrotów

• L2 - bieg drugi
• L - napięcie
• N - neutral (zero)
• R - regulator obrotów

WARIANT IV - podłączenie z przełącznikiem biegów (obrotów)

• L2 - bieg drugi
• L1 - bieg pierwszy
• L - napięcie
• N - neutral (zero)
• C - przełącznik dwu- lub trój-pozycyjny

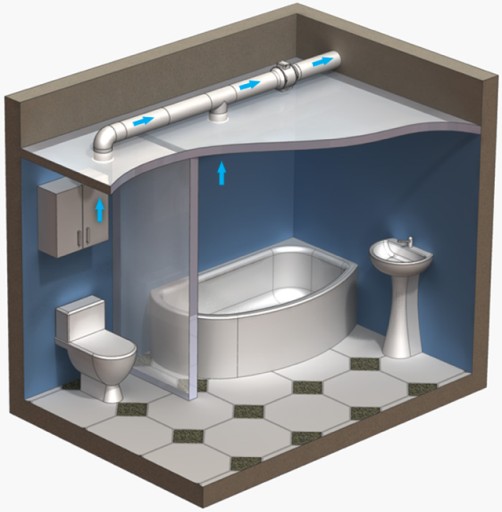

PRZYKŁADY ZASTOSOWANIA
