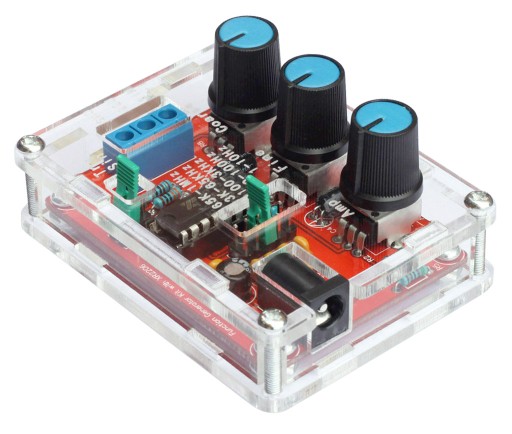

Модуль генератора функций XR2206 1 Гц-1 МГц, набор «сделай сам»

Moduł generatora funkcyjnego XR2206  zakres 1Hz - 1MHz - zestaw do samodzielnego montażu

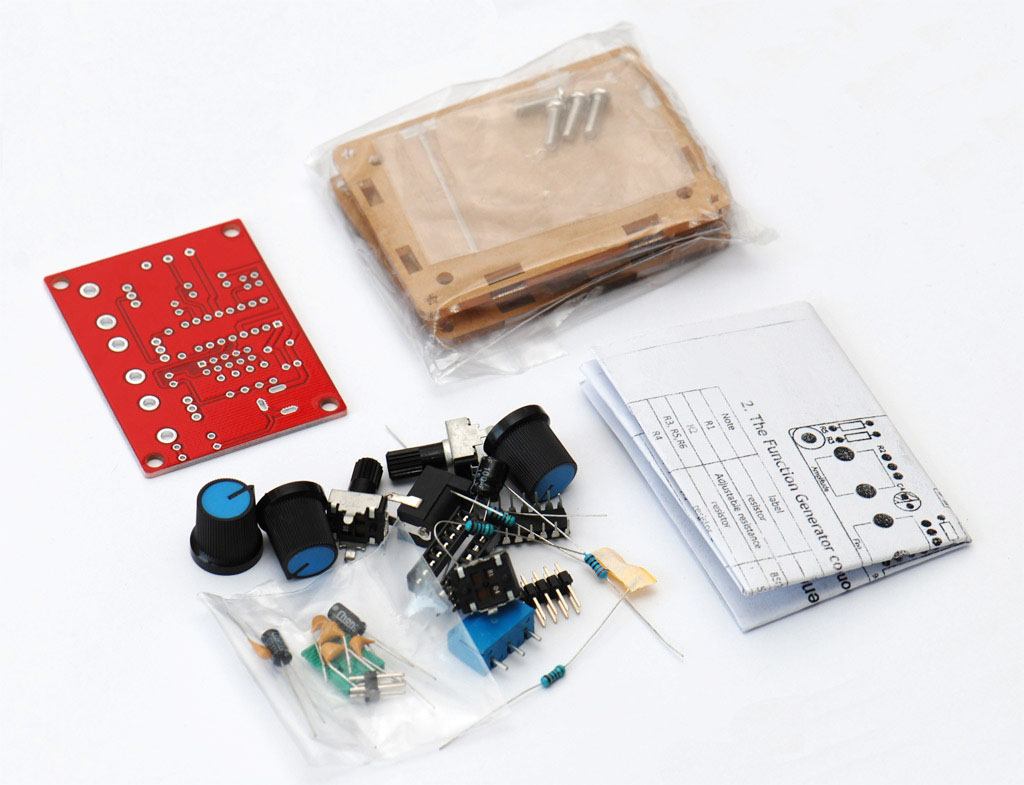

Przedmiotem sprzedaży jest kompletny zestaw do samodzielnego złożenia generatora funkcyjnego 1Hz-1MHz. Zestaw jest kompletny, zawiera płytkę, wszystkie podzespoły, złącza, potencjometry oraz obudowę. Złożenie wymaga pewnej znajomości obchodzenia się z lutownicą, jednak zestaw nie zawiera elementów smd i zmontowanie układu nie powinno sprawić większego problemu. W zestawie schemat montażu ze spisem elementów (w jęz. angielskim).

Parametry:

• Napięcie zasilania: 9-12 V DC
• Rodzaje sygnału wyjściowego: prostokątny, sinus i trójkątny
• Impedancja: 600 Ohm + 10%
• Częstotliwość wyjściowa: 1Hz-1 MHz

Sygnał sinusoidalny:

• Amplituda: 0-3 V przy zasilaniu 9V DC
• Zniekształcenia: mniej niż 1% (przy 1 kHz)
• Płaskość: + 0.05dB 1Hz-100 kHz

Sygnał prostokątny:

• Amplituda: 8V (bez obciążenia) przy 9V DC zasilania
• Czas narastania: mniej niż 50ns (przy 1 kHz)
• Czas opadania: mniej niż 30ns (przy 1 kHz)
• Symetria: mniej niż 5% (przy 1 kHz)

Sygnał trójkątny:

• Amplituda: 0-3V dla zasilania 9V DC
• Liniowość: mniej niż 1% (do 100 kHz) 10mA
