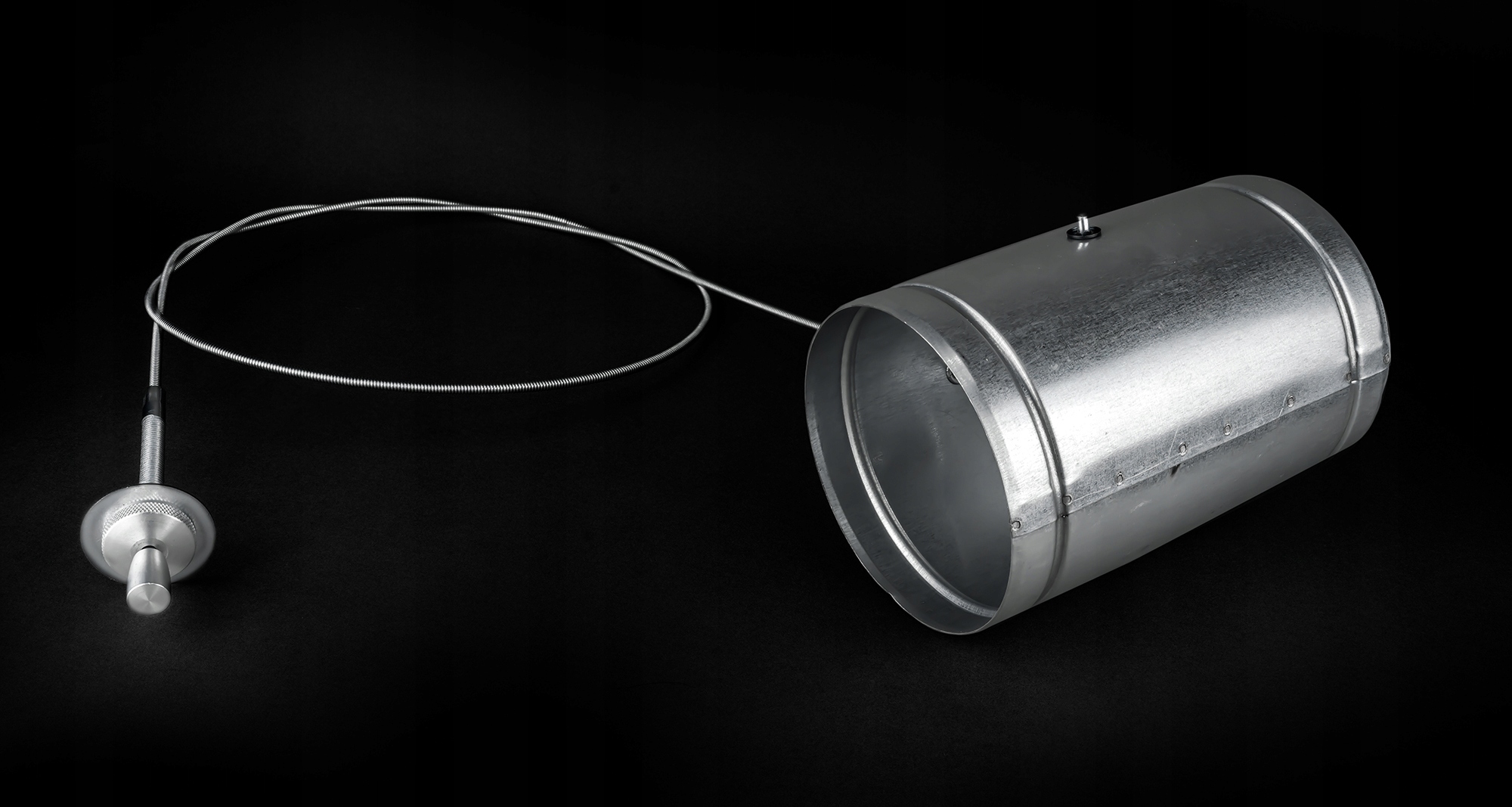

Клапан с тросом PJS200/C fi 200 DARCO

Przepustnicę z cięgnem o symbolu PJS200/C-OC

Przepustnica jest wykorzystywana do regulowania przepływu w sieciach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Regulacja przepływu powietrza odbywa się za pomocą cięgna. Przepustnica wykonana jest z blachy ocynkowanej co całkowicie chroni ją przed korozją.

Zastosowanie:

• do budowy systemów dystrybucji gorącego powietrza z kominka
• do budowy systemów doprowadzających powietrze do kominka

I. Montaż bez skracania linki:

• Umieścić przepustnicę na miejscu montażu.
• Przed zabudową sprawdzić, czy przepustnica domyka się i otwiera całkowicie. W razie konieczności wyregulować. Niedomykanie się przepustnicy może być spowodowane sposobem ułożenia linki (ilość i wielkość zgięć)!!!
• Przed zabudową dokręcić kluczem imbusowym 2,0 mm wkręt dociskowy blokujący drut linki w przepustnicy.
• Zamontować przewody powietrza na króćcach przepustnicy i zacisnąć opaskami zaciskowymi.
• W celu zamontowania linki (bez wymontowania jej z przepustnicy) w przegrodzie (ściance) należy odkręcić uchwyt z trzpienia linki, nakrętkę dekoracyjną z okucia linki. Jako, że jest ona mocno dokręcona na etapie produkcji - najlepiej wykonać to za pomocą kleszczy lub kombinerek, osłaniając przy tym uchwyt kawałkiem np. materiału, gumy.
• Przełożyć linkę przez otwór w przegrodzie.
• Zakręcić nakrętkę dekoracyjną i uchwyt.

II. Montaż ze skracaniem linki:

• Umieścić przepustnicę na miejscu montażu i zmierzyć potrzebną długość linki.
• Poluźnić wkręt dociskowy blokujący drut linki kluczem imbusowym 2,0 mm i wkręty mocujące pancerz linki śrubokrętem krzyżakowym.
• Wyjąć linkę z przepustnicy.
• Skrócić linkę i przygotować jej zakończenie jak na poniższym rysunku.
• Zamontować pancerz linki w przepustnicy dosuwając plastykową koszulkę linki do otworu w przepustnicy (dokręcić wkręty śrubokrętem krzyżakowym).
• Wsunąć linkę (drut) w otwór w uchwycie blokującym, dokręcić wstępnie wkręt dociskowy kluczem imbusowym 2,0 mm.
• Postępować jak w punktach od 2 do 7 rozdziału I.

Dane techniczne:

• dz = 197 mm,
• L = 290 mm
• Materiał wykonania: blacha ocynkowana
• Średnica spiro: fi 200
• Długość linki: 1200 mm +/- 40 mm
• Waga: 0.75 kg
