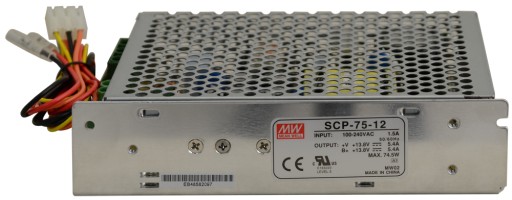

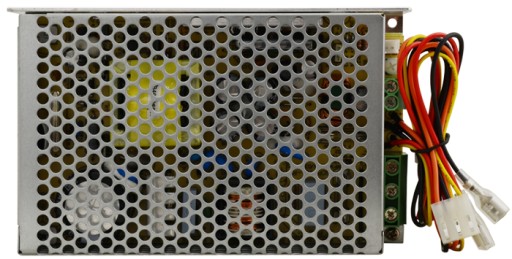

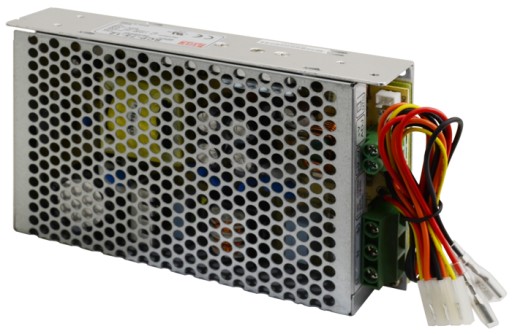

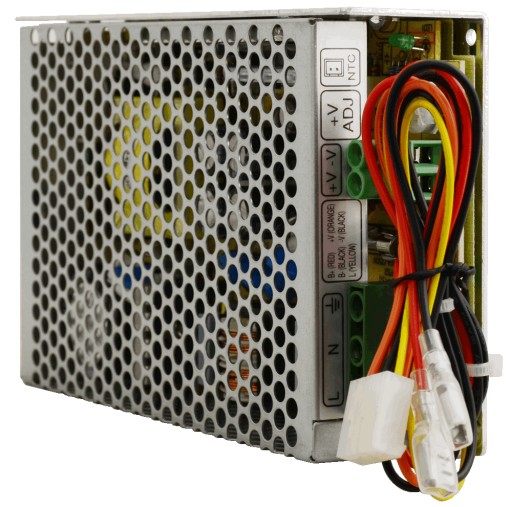

Буферный источник питания Mean Well SCP-75-12 12 В постоянного тока 5,4 А

Zasilacz buforowy Mean Well SCP-75-12 12V DC 5,4A

Opis:

Zasilacze z serii SCP przeznaczone są do zasilania urządzeń elektroniki, automatyki przemysłowej, systemów kontroli dostępu, systemów alarmowych itp. przy współpracy z baterią akumulatorów bezobsługowych. Charakteryzują się małymi gabarytami oraz wysoką sprawnością.

Zasilacze przeznaczone są do wbudowania do wnętrza zasilanych urządzeń.

Najważniejsze cechy zasilacza MeanWell SCP-75-12:

• Uniwersalne napięcie zasilania AC/Pełen zakres
• Zabezpieczenie: przeciwzwarciowe, przepięciowe oraz przeciążeniowe
• Wbudowana funkcja kompensacji temperatury (praca z wydajnością 100% w szerokim zakresie temperatury)
• Zabezpieczenie przed spadkiem napięcia oraz odwrotnej biegunowości baterii
• Chłodzenie w układzie otwartym (bez wymuszonego obiegu powietrza)
• Pobór mocy bez obciążenia < 0.75W
• Sygnalizacja zasilania AC w postaci diody LED
• Możliwy montaż na szynie DIN oraz do płaskiej powierzchni

Specyfikacja techniczna:

Parametry wyjściowe:

• Napięcie wyjścia: 13,8V DC
• Prąd wyjściowy: 5,4A
• Zakres prądu wyjściowego: 0 – 5,4A
• Napięcie wyjścia bateryjnego: 13,4V DC
• Maksymalny prąd ładowania baterii: 5,4A
• Zakres prądu ładowania baterii: zasilacz posiada wspólne wyjście bateryjne oddzielone od wyjścia zasilania bezpiecznikiem. Prąd ładowania jest zależny od prądu pobieranego przez urządzenie - 0 – 5.4A.
• Zalecany akumulator: bezobsługowy/żelowy 12V 7-18Ah
• Moc: 74,50W
• Zakłócenia i szumy: 120mV p-p
• Zakres napięcia wyjściowego: 12 – 14,5V DC
• Tolerancja napięcia wyjściowego: ± 2%
• Stabilizacja od zmian sieci: ± 1%
• Stabilizacja od zmian obciążenia: ± 1%
• Czas ustalania/narastania/trzymania: 500ms/30ms/50ms

Parametry wejściowe:

• Zakres napięcia wejściowego: 85-264VAC lub 120-370VDC
• Zakres częstotliwości: 47 – 63Hz
• Sprawność: 80%
• Prąd wejściowy: 0.9A (przy 230V AC)
• Max udar prądu: 45A (przy 230V AC)
• Prąd upływu: < 2mA (przy 240V AC)

Zabezpieczenia:

• Przed przeciążeniem: prąd wyjściowy 6.5 – 8.7A Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Nadnapięciowe: 16,6 – 19,3V
• Przed nadmiernym rozładowaniem baterii: brak

Środowisko:

• Temperatura pracy: -20 do +60oC
• Wilgotność pracy: 20 – 90% (nieskondensowana)
• Temperatura i wilgotność składowania: -40 do +85oC, 10 – 95 RH
• Sprawność w funkcji temperatury: ± 0,03% / oC (0 – 50oC) na wyjściu
• Wibracje: 10 – 500Hz, 2G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

• Standardy: UL60950-1, TUV EN60950-1
• Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 2kV AC, O/P-FG: 0,5kV AC
• Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
• EMI emitowane i przewodzone: Zgodne z normą EN55022 (CISPR22) klasa B, EN61000-3-2,-3
• Harmoniczne: Zgodne z normą EN61000-3-2,3
• Odporność na EMS: Zgodne z normą EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1, light industry level, criteria A

Inne:

• MTBF: 461,2 tysiące godzin zgodnie z normą MIL-HDBK-217F (25oC)
• Wymiary: 159 x 97 x 38mm (długość x szerokość x wysokość)
• Waga: 0,5kg

Uwagi:

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12” par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Tolerancja – zawiera tolerancję wynikającą ze stabilizacji od wahań sieci oraz obciążenia.

4. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
